Jgheab pentru cabluri SKS 110 FS 3000 | 400 | 1,5 | nu | Oţel | zincat în bandă

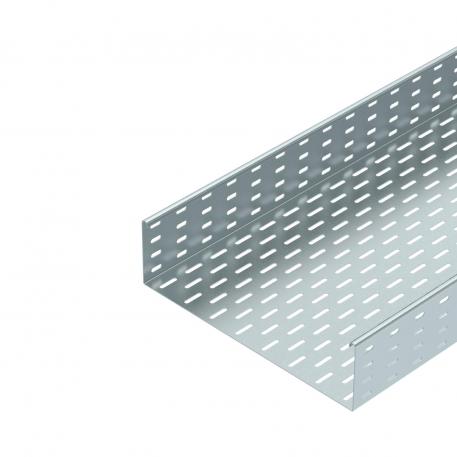

Jgheab pentru cabluri SKS 110 FS

Nr. art. 6061400 | EAN 4012196062355

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

Grosimea tablei	1,5 mm

Menținerea în funcțiune	nu

Material	Oţel

Suprafaţă	zincat în bandă

Descrierea produsului

Descrierea produsului

SKS 110 = Sistem de jgheaburi metalice pentru încărcări mari (Schweres-Kabelrinnen-System) cu înălţimea de 110 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Date tehnice

Date tehnice

Accesorii de livrare	Conector longitudinal RLVL 110
Amprenta CO₂ (GWP) de la leagăn la poartă	18,11 kg CO₂e / 1 Metru
Cu capac	nu
Culoare	zinc
Desenul găurii NATO	nu

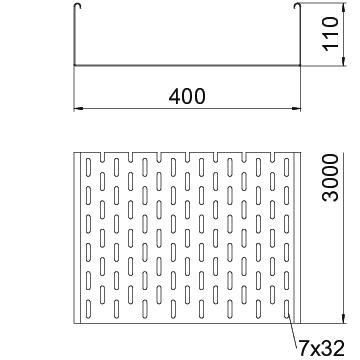

Dimensiune	110 x 400
Dimensiune	110x400x3000
Dimensiune B	400 mm
Distanţa dintre reazeme 1,5m	3 kN/m
Distanţa dintre reazeme 2,0m	2,4 kN/m
Distanţa dintre reazeme 2,5m	1,76 kN/m
Distanţa dintre reazeme 3,0m	1,2 kN/m
Distanţa dintre reazeme 3,5m	0,84 kN/m
Distanţa dintre reazeme 4,0m	0,8 kN/m
Execuţie legătură	piesă de legătură livrată
Grosimea tablei	1,5 mm
Grosimea tablei	0,06 in
Înălţime	4 in

Înălţime	110 mm
Lăţimea	400 mm
Lăţimea	16 in
Lungime	3000 mm
Lungime	10 ft
Maß W	400 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	da
Perforaţie laterală	da
Secţiune utilă	438 cm²
Secţiune utilă	43800 mm²
Suprafaţă	zincat în bandă
Tip de conector pentru sistemul de susținere a cablurilor	înșurubat
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Diagramă de încărcare jgheab pentru cabluri tip SKS 110

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Grosimea tablei	Menținerea în funcțiune	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
SKS 110 FS	3000 mm	100 mm	1,5 mm	nu	Oţel	zincat în bandă	6061109	m	3 m
SKS 120 FS	3000 mm	200 mm	1,5 mm	nu	Oţel	zincat în bandă	6061206	m	3 m
SKS 130 FS	3000 mm	300 mm	1,5 mm	nu	Oţel	zincat în bandă	6061303	m	3 m
SKS 140 FS	3000 mm	400 mm	1,5 mm	nu	Oţel	zincat în bandă	6061400	m	3 m
SKS 150 FS	3000 mm	500 mm	1,5 mm	nu	Oţel	zincat în bandă	6061508	m	3 m
SKS 155 FS	3000 mm	550 mm	1,5 mm	nu	Oţel	zincat în bandă	6061559	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală şi unghiulară 110 FS	RLVL 110 FS	6067131	Bucată	10 Bucată
Eclisă de îmbinare FS	SSLB 400 FS	7070221	Bucată	20 Bucată

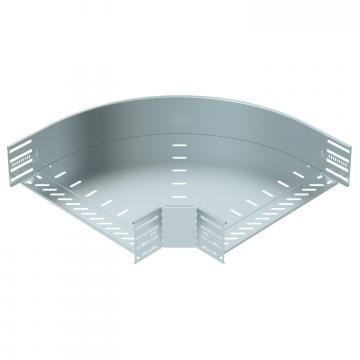

Cot 90° 110 FS	RB 90 140 FS	6036808	Bucată	1 Bucată

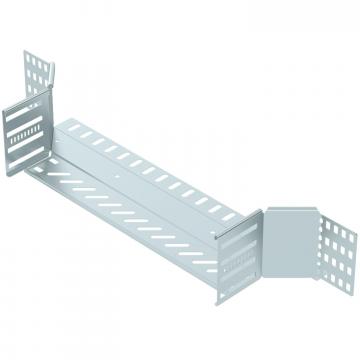

Ramificaţie scurtă 110 FS	RAA 140 FS	6042159	Bucată	1 Bucată

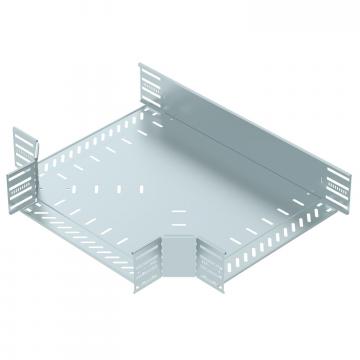

T piece 110 FS	RT 140 FS	6038308	Bucată	1 Bucată
Capac cu zăvoare FS	DRL 400 FS	6052401	m	3 m
Perete de separaţie 110 FS	TSG 110 FS	6062122	m	3 m
Cot 90° FS	RB 90 140 FS	7001940	Bucată	1 Bucată
