Jgheab pentru cabluri RKS-Magic® 35 FS 3050 | 100 | 35 | 0,75 | nu | zinc | Oţel | zincat în bandă

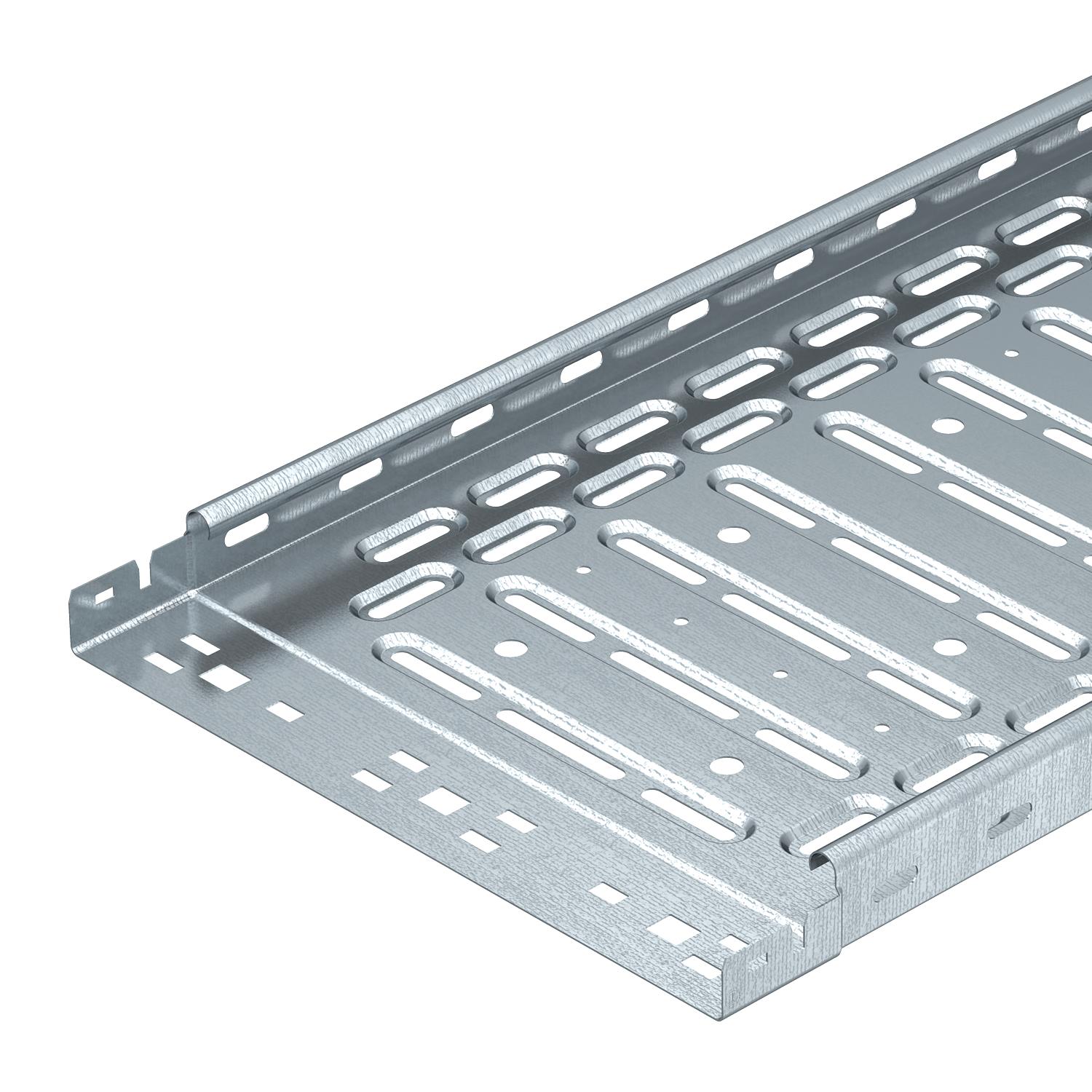

Jgheab pentru cabluri RKS-Magic® 35 FS

Nr. art. 6047417 | EAN 4012195390848

Nr. art. / Tip

Lungime	3050 mm

Lăţimea

Înălţime	35 mm

Grosimea tablei	0,75 mm

Menținerea în funcțiune	nu

Culoare	zinc

Material	Oţel

Suprafaţă	zincat în bandă

Descrierea produsului

Descrierea produsului

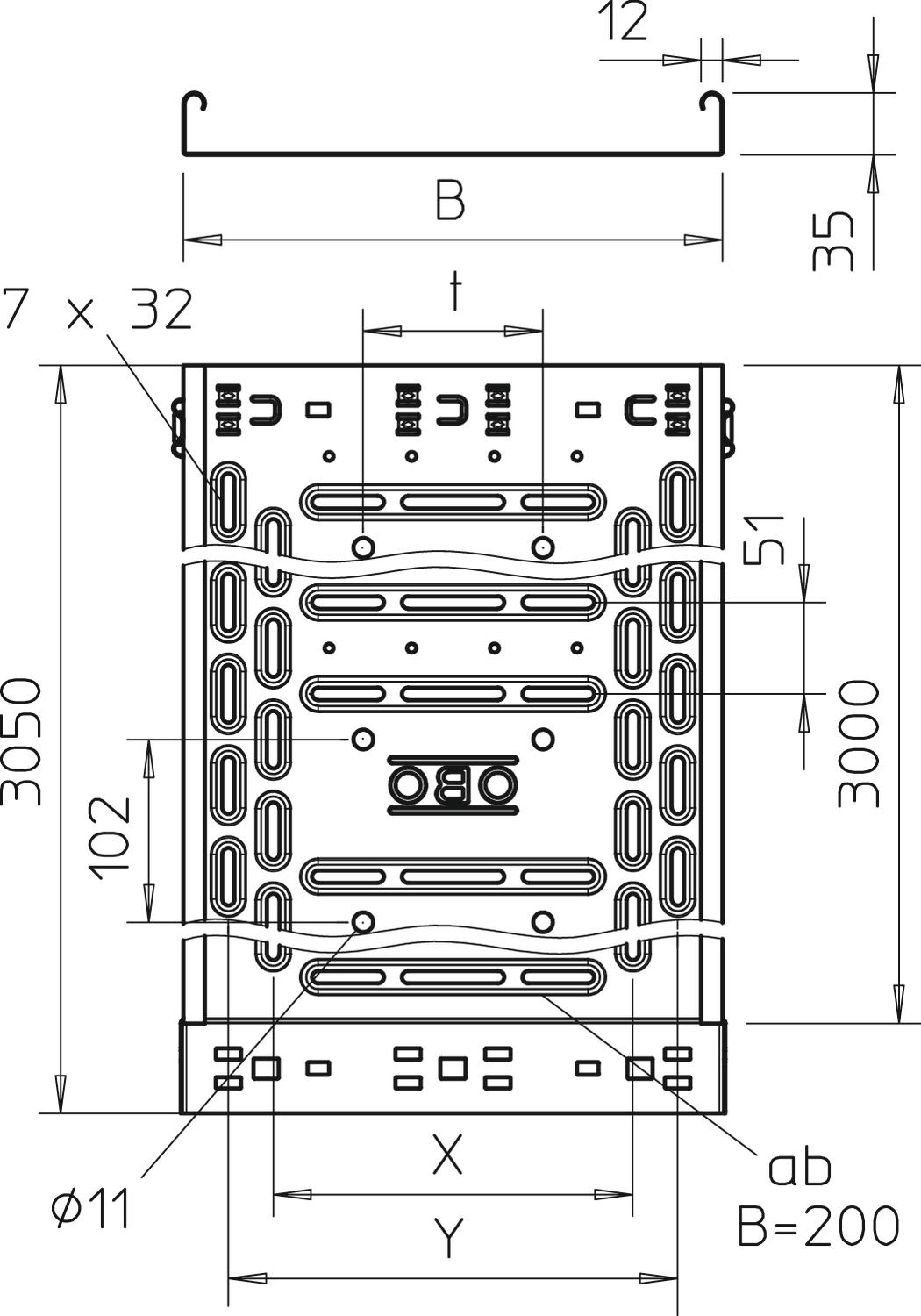

RKSM 35 = Sistem eficient de jgheaburi pentru cabluri Magic cu înălţimea laturilor de 35 mm. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.

Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.

Perforația pentru suspensia directă a tijei filetate are un diametru de 11 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Date tehnice

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	2,5701 kg CO₂e / 1 Metru
Atenuare magnetică datorată ecranării cu capac	50 dB
Atenuare magnetică datorată ecranării fără capac	20 dB
Cu capac	nu
Culoare	zinc
Desenul găurii NATO	nu
Dimensiune	35x100x3050
Dimensiune B	100 mm
Dimensiune y	50 mm
Distanţa dintre reazeme 1,0 m	1,1 kN/m
Distanţa dintre reazeme 1,5m	0,5 kN/m
Distanţa dintre reazeme 2,0m	0,3 kN/m
Distanţa dintre reazeme 2,5m	0,15 kN/m
Distanţa dintre reazeme 3,0m	0,1 kN/m
Execuţie legătură	piesă de legătură integrată
Grosimea tablei	0,03 in
Grosimea tablei	0,75 mm
Înălţime	1 in

Înălţime	35 mm
Lăţimea	100 mm
Lăţimea	4 in
Lungime	3050 mm
Lungime	10 ft
Lungime utilă	3000 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforația bazei	1
Perforație de montaj în bază	da
Perforaţie laterală	da
Secţiune utilă	33 cm²
Secţiune utilă	3300 mm²
Suprafaţă	zincat în bandă
Tip de conector pentru sistemul de susținere a cablurilor	Fixare prin clipsare
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

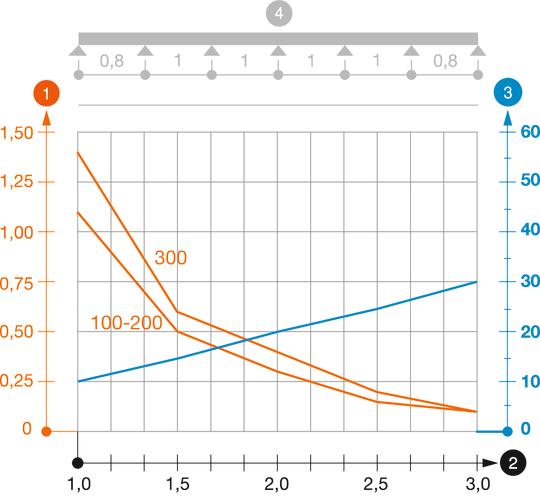

Diagramă încărcare jgheab pentru cabluri de tipul RKSM 35

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Înălţime	Grosimea tablei	Menținerea în funcțiune	Culoare	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
RKSM 310 FS	3050 mm	100 mm	35 mm	0,75 mm	nu	zinc	Oţel	zincat în bandă	6047417	m	3 m
RKSM 320 FS	3050 mm	200 mm	35 mm	0,75 mm	nu	zinc	Oţel	zincat în bandă	6047433	m	3 m
RKSM 330 FS	3050 mm	300 mm	35 mm	0,75 mm	nu	zinc	Oţel	zincat în bandă	6047460	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare

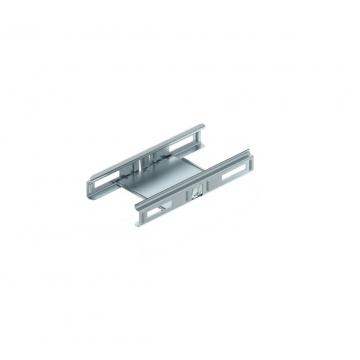

Set de legături longitudinale Magic FS	KTSMV 310 FS	6068900	Bucată	1 Bucată
Cot 90° 35 FS	RB 90 310 FS	6036500	Bucată	1 Bucată
Add-on tee 35 FS	RAA 310 FS	6042101	Bucată	1 Bucată
T piece 35 FS	RT 310 FS	6038000	Bucată	1 Bucată
Capac cu zăvoare FS	DRL 100 FS	6052096	m	3 m
Perete de separaţie 30 FS	TSG 30 FS	6062050	m	3 m
