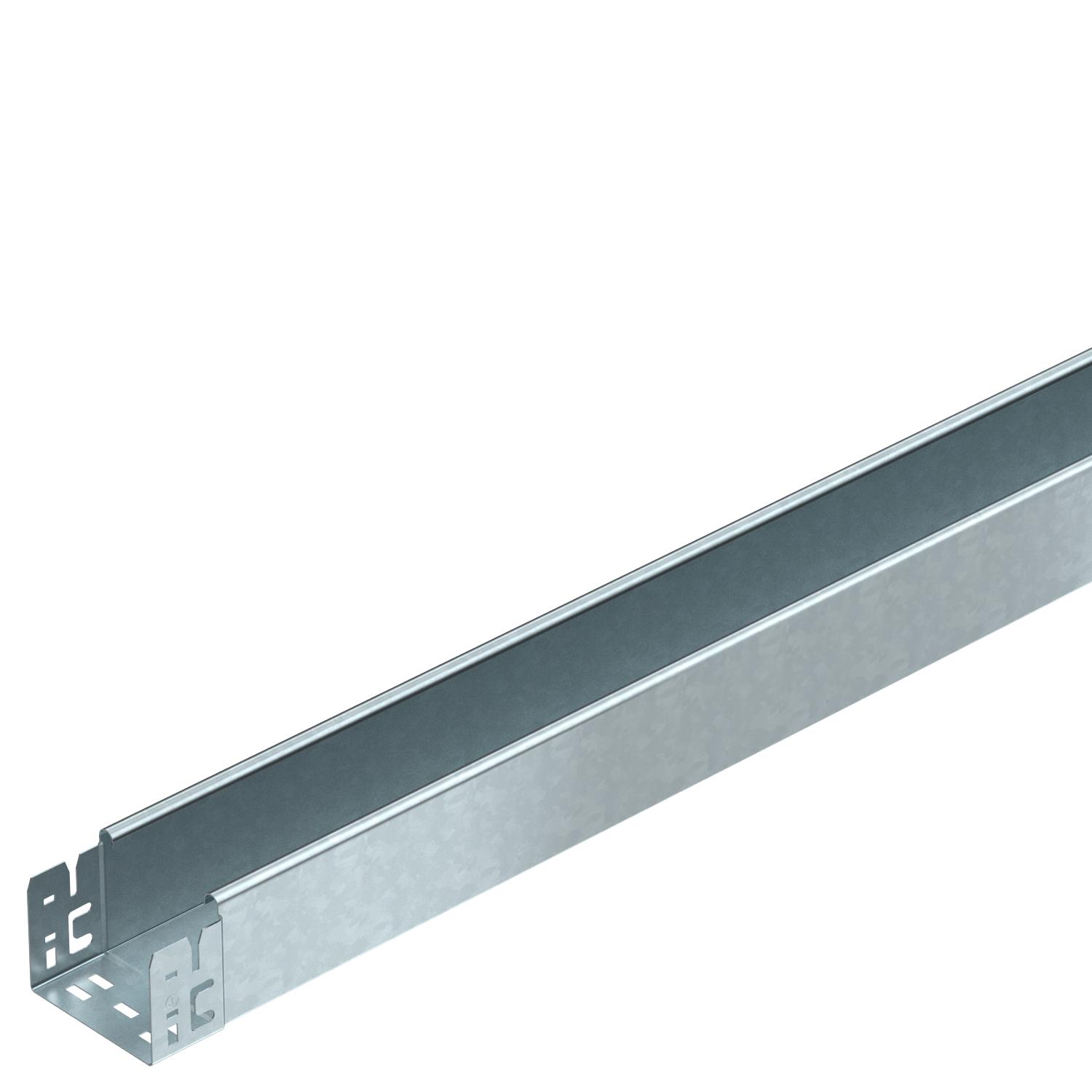

Jgheab pentru cabluri MKS-Magic® 85, neperforat, FT
Nr. art. 6059325 | EAN 4012195831693
- Descrierea produsului
-
Descrierea produsuluiSistem eficient de jgheaburi pentru cabluri neperforate. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.
-
- Date tehnice
-
Date tehnice

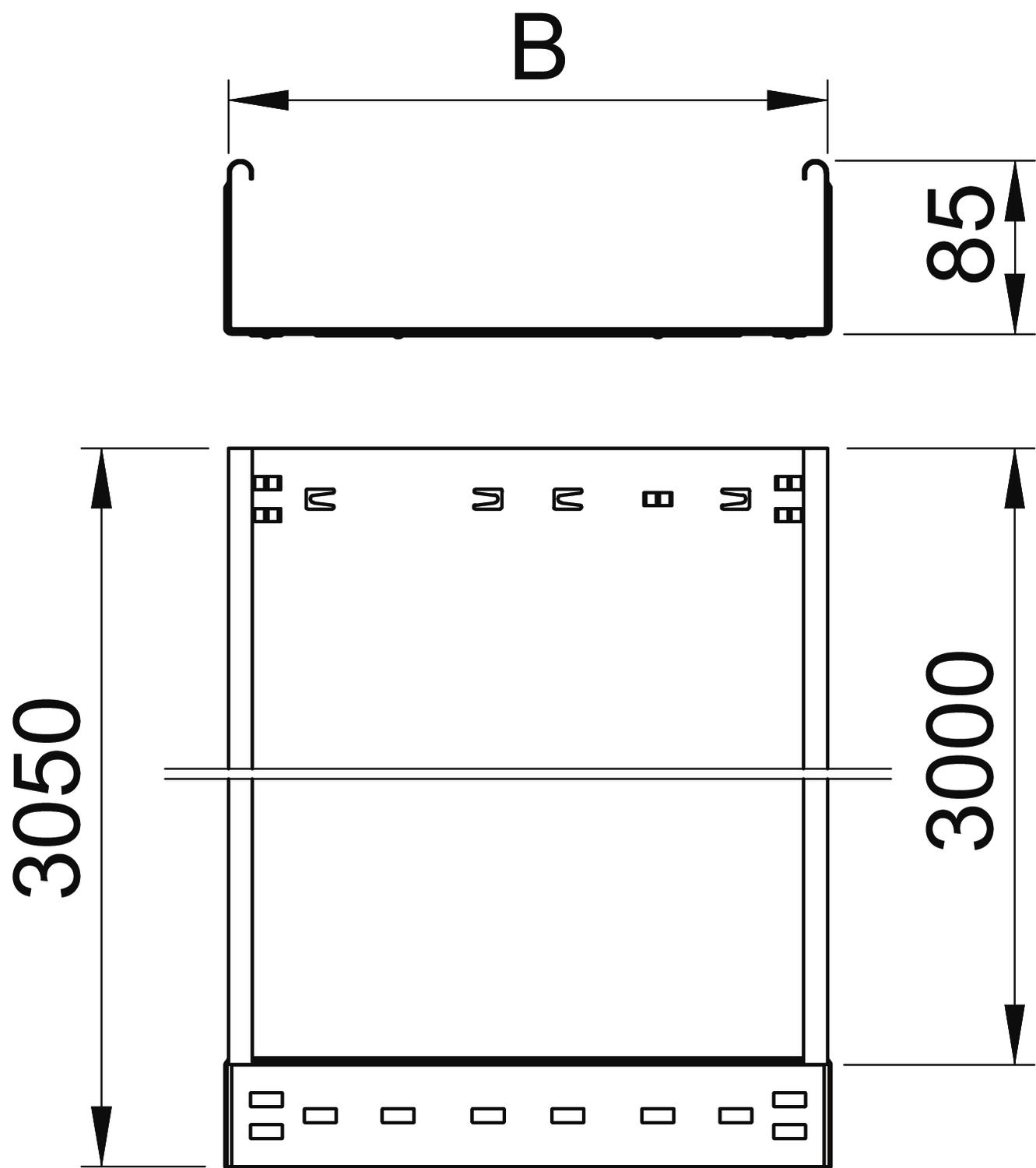

Amprenta CO₂ (GWP) de la leagăn la poartă 5,6255 kg CO₂e / 1 Metru Cu capac nu Culoare zinc Desenul găurii NATO nu Dimensiune 85x100x3050 Dimensiune B 100 mm Distanţa dintre reazeme 1,5m 1,75 kN/m Distanţa dintre reazeme 1,75m 1,4 kN/m Distanţa dintre reazeme 2,0m 1,1 kN/m Distanţa dintre reazeme 2,5m 0,5 kN/m Execuţie legătură piesă de legătură integrată Grosimea tablei 1 mm Înălţime 85 mm Lăţimea 100 mm Lungime 3050 mm Lungime utilă 3000 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforație de montaj în bază nu Perforaţie laterală nu Secţiune utilă 8300 mm² Secţiune utilă 83 cm² Suprafaţă = zincat prin imersie Tip de conector pentru sistemul de susținere a cablurilor Fixare prin clipsare Tip test de încărcare conform IEC 61537 Tip II Variantă pentru încărcări mari nu Date tehnice
Diagramă de încărcare jgheab pentru cabluri tip MKSMU 85
-
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
-
Lăţime între reazeme în m
-
Săgeată lonjeron, în mm la kN/m admişi
-
Schema de încărcare la procedeul de efectuare a probelor
-
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
-
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
-
- Toate tipurile
-
Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Capac cu zăvoare FT
DRL 100 FT 6051340 3 m
Cot 90° 85 FT
RB 90 810 FT 6036712 1 Bucată
Capac cu zăvoare DD
DRL 100 DD 6052703 3 m
Perete de separaţie 85 DD
TSG 85 DD 6062331 3 m
Cot 90° Magic 85 FT
RBM 90 810 FT 6041510 1 Bucată - Materiale de descărcat
-
