Jgheab pentru cabluri MKS-Magic® 60, FT 3050 | 150 | 60 | 1 | nu | zinc | Oţel | = zincat prin imersie

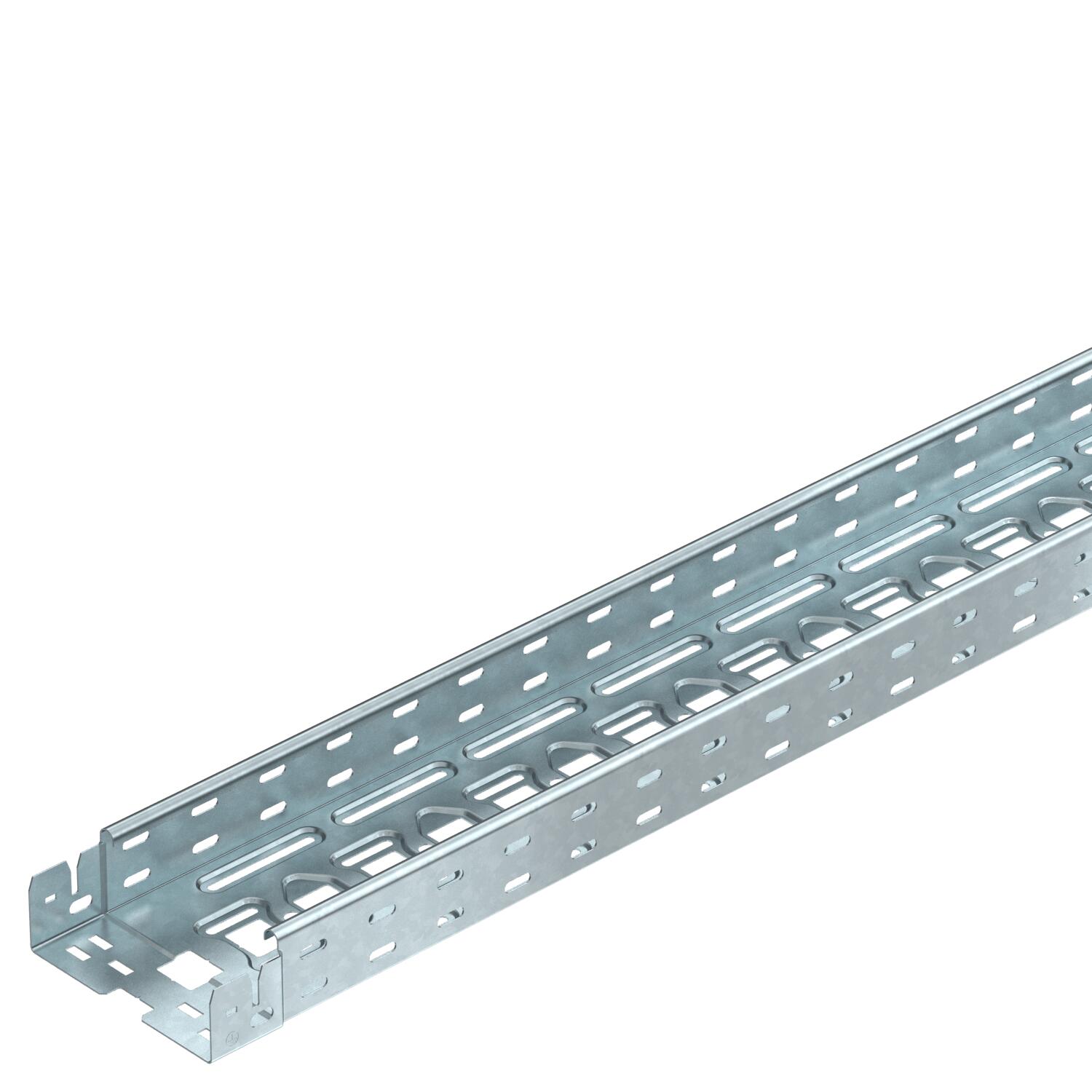

Jgheab pentru cabluri MKS-Magic® 60, FT

Nr. art. 6059020 | EAN 4012195830030

Nr. art. / Tip

Lungime	3050 mm

Lăţimea

Înălţime	60 mm

Grosimea tablei	1 mm

Menținerea în funcțiune	nu

Culoare	zinc

Material	Oţel

Suprafaţă	= zincat prin imersie

Descrierea produsului

Descrierea produsului

Sistem eficient de jgheaburi pentru cabluri. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.

Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.

Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Date tehnice

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	5,4492 kg CO₂e / 1 Metru
Atenuare magnetică datorată ecranării cu capac	50 dB
Atenuare magnetică datorată ecranării fără capac	20 dB
Cu capac	nu
Culoare	zinc
Desenul găurii NATO	nu
Dimensiune	60x150x3050
Dimensiune L	30 mm
Dimensiune x	46 mm
Dimensiune B	150 mm
Dimensiune y	112 mm
Distanţa dintre reazeme 1,5m	1,6 kN/m
Distanţa dintre reazeme 2,0m	1,1 kN/m
Distanţa dintre reazeme 2,5m	0,7 kN/m
Execuţie legătură	piesă de legătură integrată
Grosimea tablei	1 mm

Înălţime	60 mm
Lăţimea	150 mm
Lungime	3050 mm
Lungime utilă	3000 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	da
Perforaţie laterală	da
Secţiune utilă	8800 mm²
Secţiune utilă	88 cm²
Suprafaţă	= zincat prin imersie
Tip de conector pentru sistemul de susținere a cablurilor	Fixare prin clipsare
Tip test de încărcare conform IEC 61537	Tip II
Utilizare instalație de pulverizare	da
Variantă pentru încărcări mari	nu

Date tehnice

Diagramă de încărcare pentru jgheabul de cabluri tip MKSM 60

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Înălţime	Grosimea tablei	Menținerea în funcțiune	Culoare	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
MKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	nu	zinc	Oţel	= zincat prin imersie	6059018	m	3 m
MKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	nu	zinc	Oţel	= zincat prin imersie	6059020	m	3 m
MKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	nu	zinc	Oţel	= zincat prin imersie	6059022	m	3 m
MKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	nu	zinc	Oţel	= zincat prin imersie	6059025	m	3 m
MKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	nu	zinc	Oţel	= zincat prin imersie	6059027	m	3 m
MKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	nu	zinc	Oţel	= zincat prin imersie	6059029	m	3 m
MKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	nu	zinc	Oţel	= zincat prin imersie	6059032	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Capac cu zăvoare FT	DRL 150 FT	6051359	m	3 m
Cot 90° FT 60	RB 90 615 FT	6036592	Bucată	1 Bucată
Ramificaţie scurtă 60 FT	RAA 615 FT	6042213	Bucată	1 Bucată
Piesă T 60 FT	RT 615 FT	6038132	Bucată	1 Bucată
Capac cu zăvoare DD	DRL 150 DD	6052706	m	3 m
Perete de separaţie 60 DD	TSG 60 DD	6062327	m	3 m
