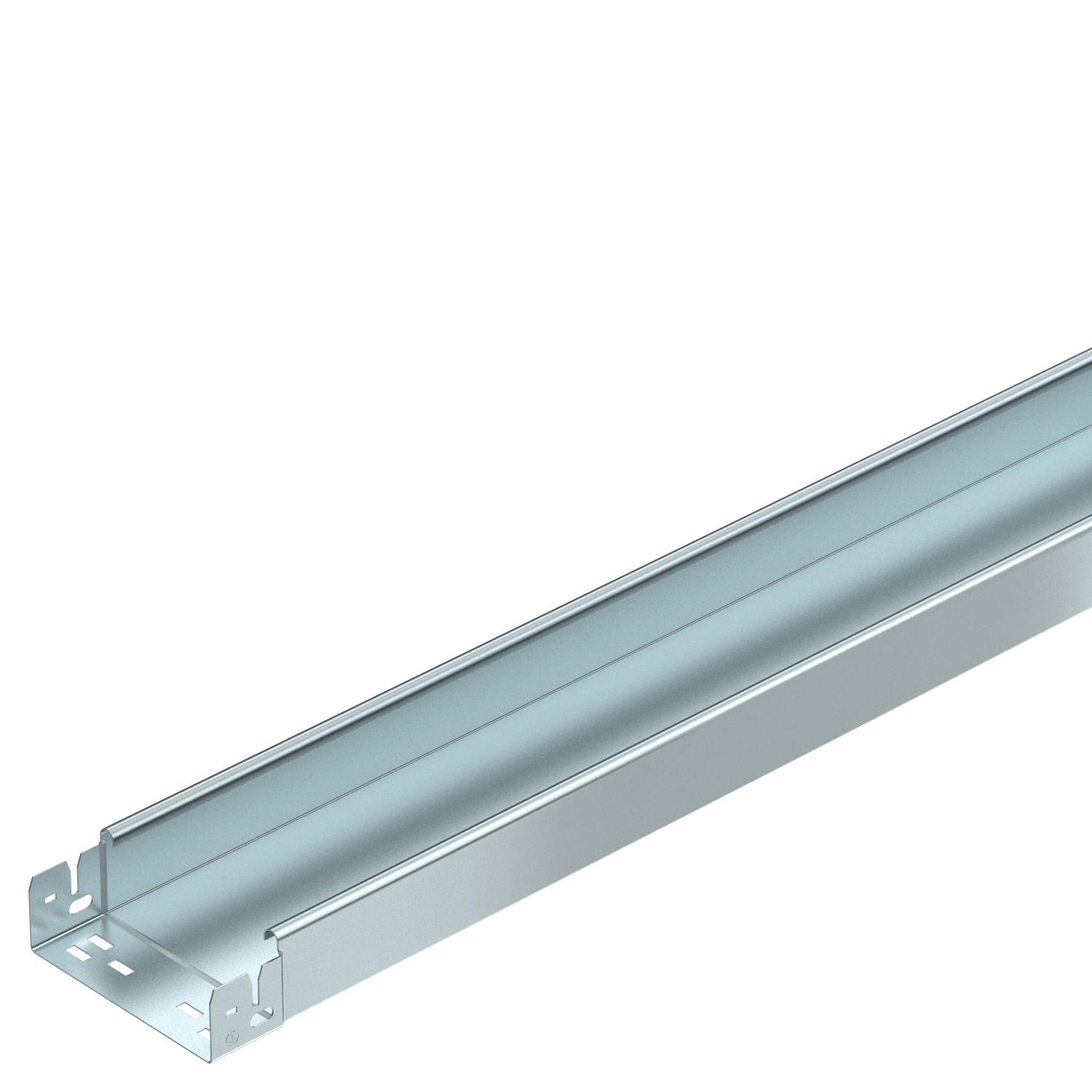

Jgheab pentru cabluri MKS-Magic® 60, FS, neperforat

Nr. art. / Tip

Lungime	3050 mm

Lăţimea

Înălţime	60 mm

Grosimea tablei	1 mm

Menținerea în funcțiune	nu

Culoare	zinc

Material	Oţel

Suprafaţă	zincat în bandă

Revenire la prezentarea generală

Descrierea produsului

Descrierea produsului

Sistem eficient de jgheaburi pentru cabluri neperforate. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	5,3772 kg CO₂e / 1 Metru
Cu capac	nu
Culoare	zinc
Desenul găurii NATO	nu
Dimensiune	60x150x3050
Dimensiune B	150 mm
Distanţa dintre reazeme 1,5m	1,5 kN/m
Distanţa dintre reazeme 1,75m	1,25 kN/m
Distanţa dintre reazeme 2,0m	1 kN/m
Distanţa dintre reazeme 2,5m	0,5 kN/m
Execuţie legătură	piesă de legătură integrată
Grosimea tablei	1 mm
Înălţime	60 mm
Lăţimea	150 mm

Lungime	3050 mm
Lungime utilă	3000 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	nu
Perforaţie laterală	nu
Secţiune utilă	88 cm²
Secţiune utilă	8800 mm²
Suprafaţă	zincat în bandă
Tip de conector pentru sistemul de susținere a cablurilor	Fixare prin clipsare
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Tip	Lungime	Lăţimea	Înălţime	Grosimea tablei	Menținerea în funcțiune	Culoare	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
MKSMU 610 FS	3050 mm	100 mm	60 mm	1 mm	nu	zinc	Oţel	zincat în bandă	6059230	m	3 m
MKSMU 615 FS	3050 mm	150 mm	60 mm	1 mm	nu	zinc	Oţel	zincat în bandă	6059232	m	3 m
MKSMU 620 FS	3050 mm	200 mm	60 mm	1 mm	nu	zinc	Oţel	zincat în bandă	6059234	m	3 m
MKSMU 630 FS	3050 mm	300 mm	60 mm	1 mm	nu	zinc	Oţel	zincat în bandă	6059237	m	3 m
MKSMU 660 FS	3050 mm	600 mm	60 mm	1 mm	nu	zinc	Oţel	zincat în bandă	6059243	m	3 m

Accesorii

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Set de legături longitudinale Magic FS	KTSMV 615 FS	6068916	Bucată	1 Bucată
cot 45° FS 60	RB 45 615 FS	6036102	Bucată	1 Bucată
Cot 90° FS 60	RB 90 615 FS	6036562	Bucată	1 Bucată
Piesă de ramificaţie 60 FS	RAA 615 FS	6042113	Bucată	1 Bucată
Piesă T 60 FS	RT 615 FS	6038102	Bucată	1 Bucată
Capac cu zăvoare FS	DRL 150 FS	6052150	m	3 m
Perete de separaţie 60 FS	TSG 60 FS	6062068	m	3 m
Cot 90° Magic 60 FS	RBM 90 615 FS	6041132	Bucată	1 Bucată
