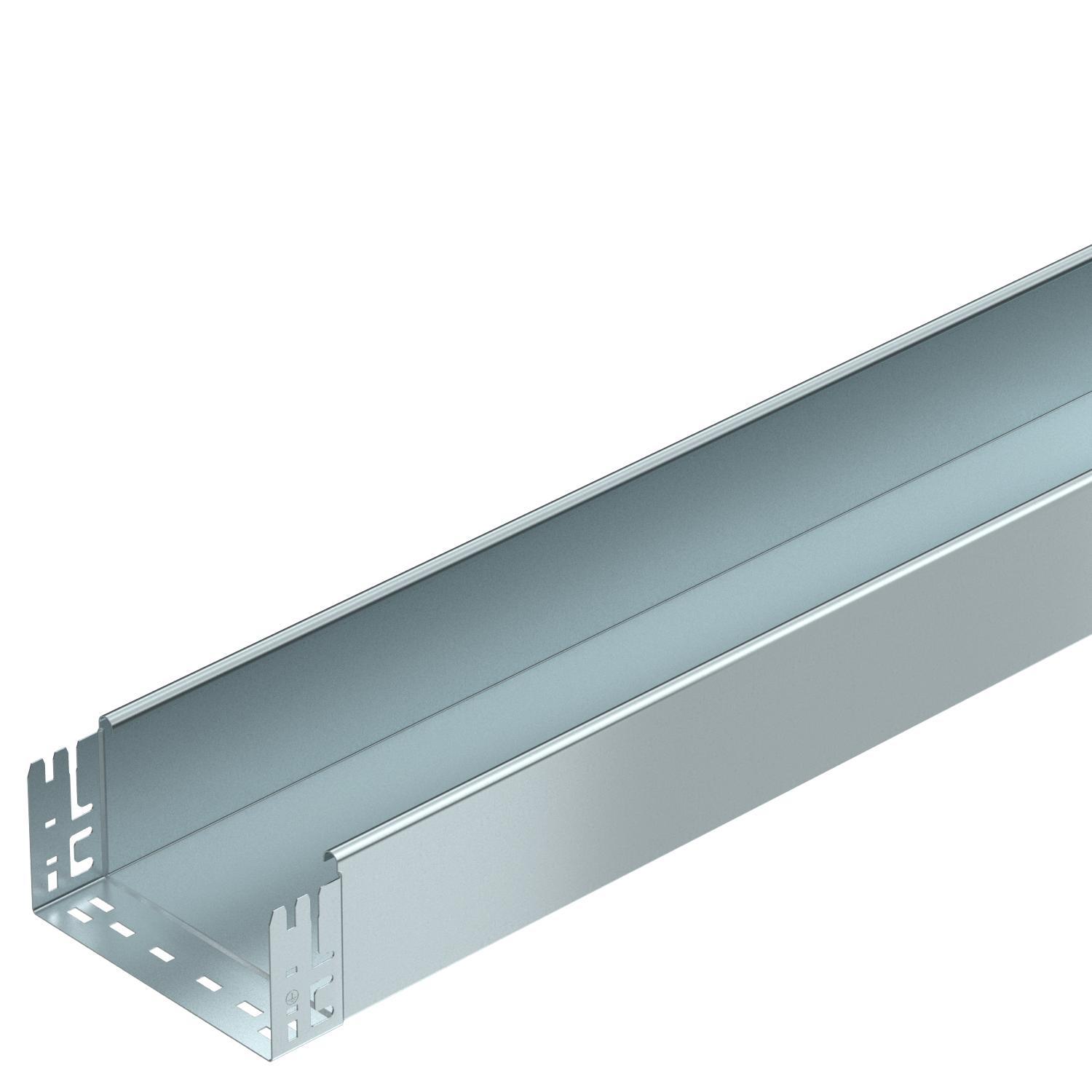

Jgheab pentru cabluri MKS-Magic® 110 neperforat FS

Nr. art. / Tip

Lungime	3050 mm

Lăţimea

Înălţime	110 mm

Grosimea tablei	1 mm

Menținerea în funcțiune	nu

Culoare	zinc

Material	Oţel

Suprafaţă	zincat în bandă

Descrierea produsului

Descrierea produsului

Sistem eficient de jgheaburi pentru cabluri neperforate. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	8,0966 kg CO₂e / 1 Metru
Cu capac	nu
Culoare	zinc
Desenul găurii NATO	nu
Dimensiune	110x200x3050
Dimensiune B	200 mm
Distanţa dintre reazeme 1,5m	1,85 kN/m
Distanţa dintre reazeme 2,0m	1,3 kN/m
Distanţa dintre reazeme 2,5m	0,75 kN/m
Distanţa dintre reazeme 3,0m	0,6 kN/m
Execuţie legătură	piesă de legătură integrată
Grosimea tablei	1 mm
Înălţime	110 mm
Lăţimea	200 mm

Lungime	3050 mm
Lungime utilă	3000 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	nu
Perforaţie laterală	nu
Secţiune utilă	21800 mm²
Secţiune utilă	218 cm²
Suprafaţă	zincat în bandă
Tip de conector pentru sistemul de susținere a cablurilor	Fixare prin clipsare
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Tip	Lungime	Lăţimea	Înălţime	Grosimea tablei	Menținerea în funcțiune	Culoare	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
MKSMU 110 FS	3050 mm	100 mm	110 mm	1 mm	nu	zinc	Oţel	zincat în bandă	6059382	m	3 m
MKSMU 120 FS	3050 mm	200 mm	110 mm	1 mm	nu	zinc	Oţel	zincat în bandă	6059386	m	3 m
MKSMU 130 FS	3050 mm	300 mm	110 mm	1 mm	nu	zinc	Oţel	zincat în bandă	6059388	m	3 m
MKSMU 160 FS	3050 mm	600 mm	110 mm	1 mm	nu	zinc	Oţel	zincat în bandă	6059394	m	3 m

Accesorii

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Cot 90° 110 FS	RB 90 120 FS	6036804	Bucată	1 Bucată
Ramificaţie scurtă 110 FS	RAA 120 FS	6042155	Bucată	1 Bucată
T piece 110 FS	RT 120 FS	6038304	Bucată	1 Bucată
Capac cu zăvoare FS	DRL 200 FS	6052207	m	3 m
Perete de separaţie 110 FS	TSG 110 FS	6062122	m	3 m
