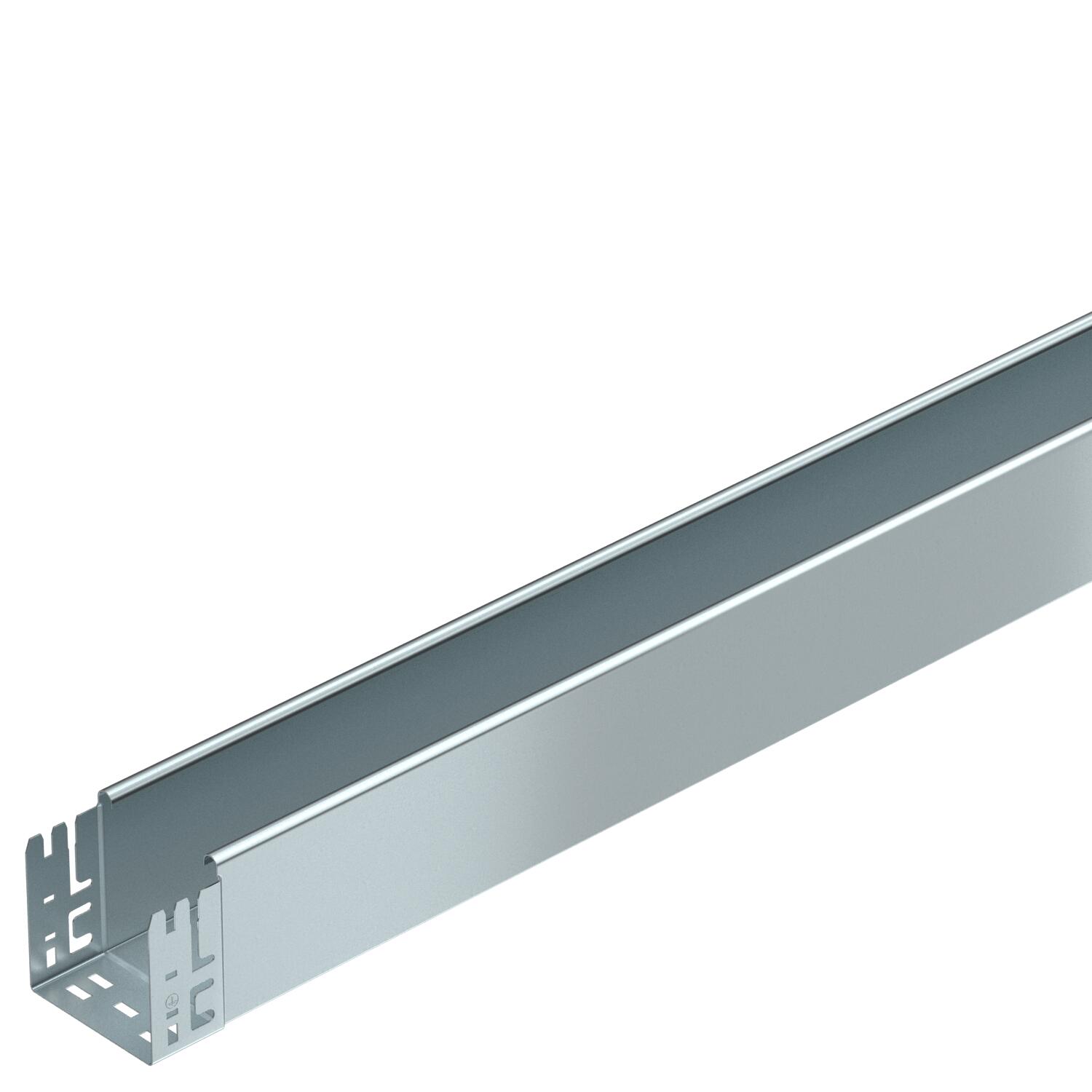

Jgheab pentru cabluri MKS-Magic® 110, neperforat, FS

Nr. art. / Tip

Lungime	3050 mm

Lăţimea

Înălţime	110 mm

Grosimea tablei	1 mm

Menținerea în funcțiune	nu

Culoare	zinc

Material	Oţel

Suprafaţă	zincat în bandă

Descrierea produsului

Descrierea produsului

Sistem eficient de jgheaburi pentru cabluri neperforate. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	6,2879 kg CO₂e / 1 Metru
Cu capac	nu
Culoare	zinc
Desenul găurii NATO	nu

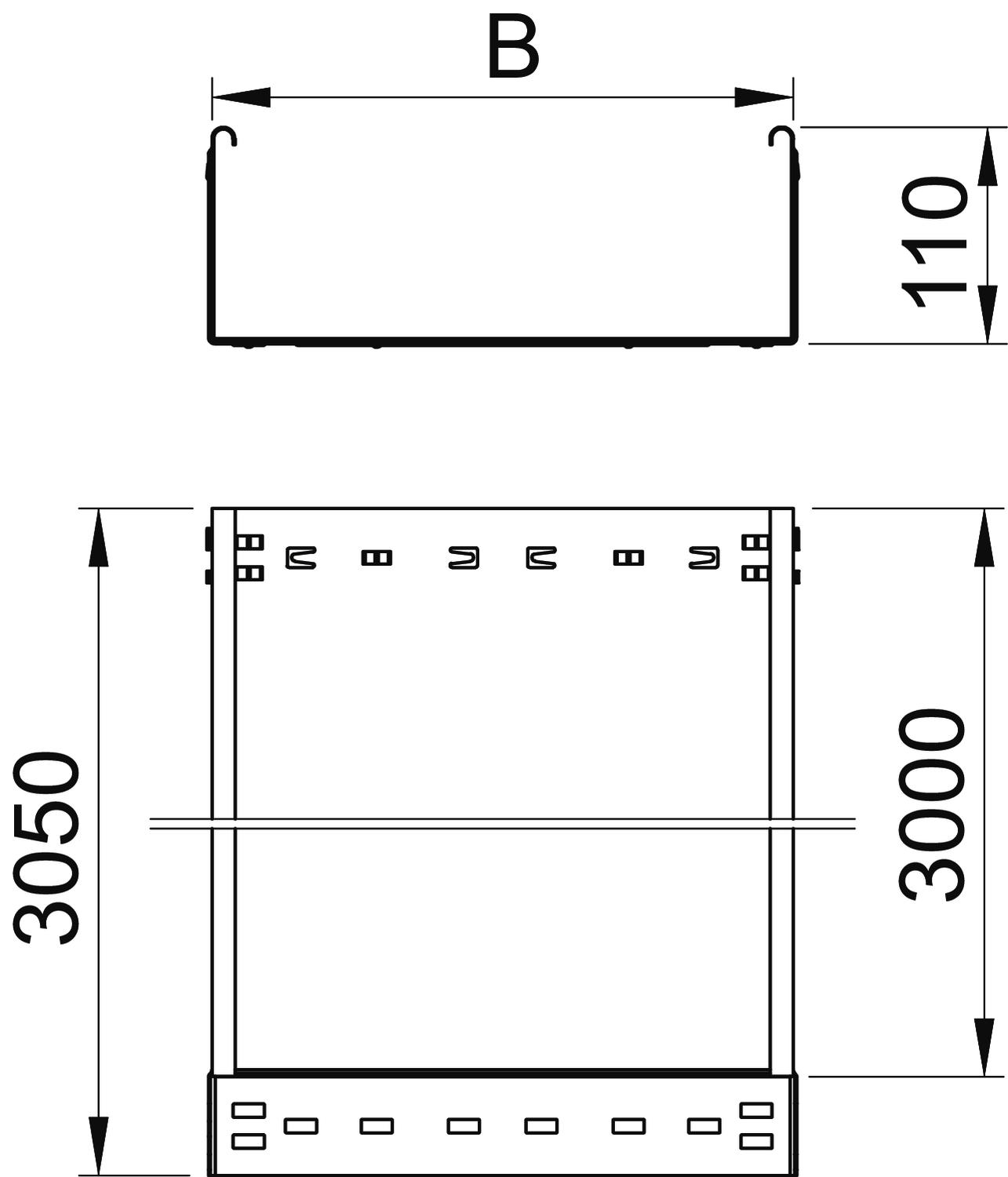

Dimensiune	110x100x3050
Dimensiune B	100 mm
Distanţa dintre reazeme 1,5m	1,85 kN/m
Distanţa dintre reazeme 2,0m	1,3 kN/m
Distanţa dintre reazeme 2,5m	0,75 kN/m
Distanţa dintre reazeme 3,0m	0,6 kN/m
Execuţie legătură	piesă de legătură integrată
Grosimea tablei	1 mm
Înălţime	110 mm
Lăţimea	100 mm

Lungime	3050 mm
Lungime utilă	3000 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	nu
Perforaţie laterală	nu
Secţiune utilă	10800 mm²
Secţiune utilă	108 cm²
Suprafaţă	zincat în bandă
Tip de conector pentru sistemul de susținere a cablurilor	Fixare prin clipsare
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Tip	Lungime	Lăţimea	Înălţime	Grosimea tablei	Menținerea în funcțiune	Culoare	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
MKSMU 110 FS	3050 mm	100 mm	110 mm	1 mm	nu	zinc	Oţel	zincat în bandă	6059382	m	3 m
MKSMU 120 FS	3050 mm	200 mm	110 mm	1 mm	nu	zinc	Oţel	zincat în bandă	6059386	m	3 m

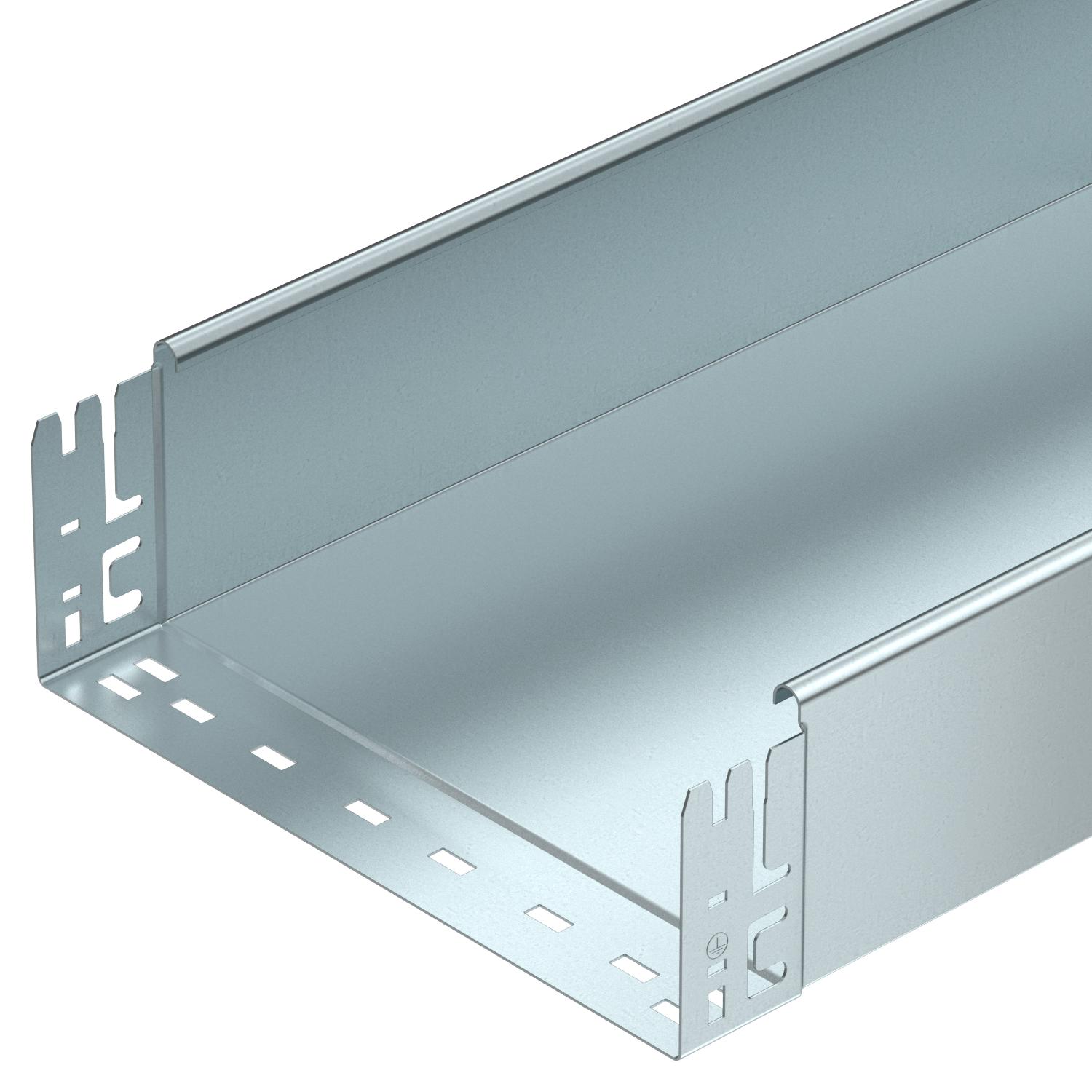

MKSMU 130 FS	3050 mm	300 mm	110 mm	1 mm	nu	zinc	Oţel	zincat în bandă	6059388	m	3 m
MKSMU 160 FS	3050 mm	600 mm	110 mm	1 mm	nu	zinc	Oţel	zincat în bandă	6059394	m	3 m

Accesorii

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Cot 90° 110 FS	RB 90 110 FS	6036800	Bucată	1 Bucată
Ramificaţie scurtă 110 FS	RAA 110 FS	6042151	Bucată	1 Bucată
T piece 110 FS	RT 110 FS	6038300	Bucată	1 Bucată
Capac cu zăvoare FS	DRL 100 FS	6052096	m	3 m
Perete de separaţie 110 FS	TSG 110 FS	6062122	m	3 m

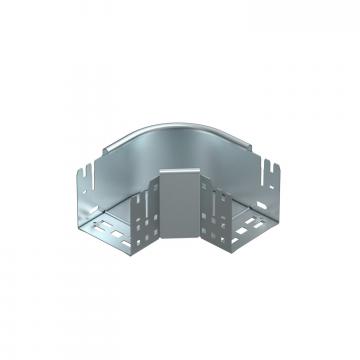

Cot 90° Magic 110 FS	RBM 90 110 FS	6041840	Bucată	1 Bucată
