Jgheab pentru cabluri MKS 85 FS 3000 | 600 | 1 | nu | Oţel | zincat în bandă

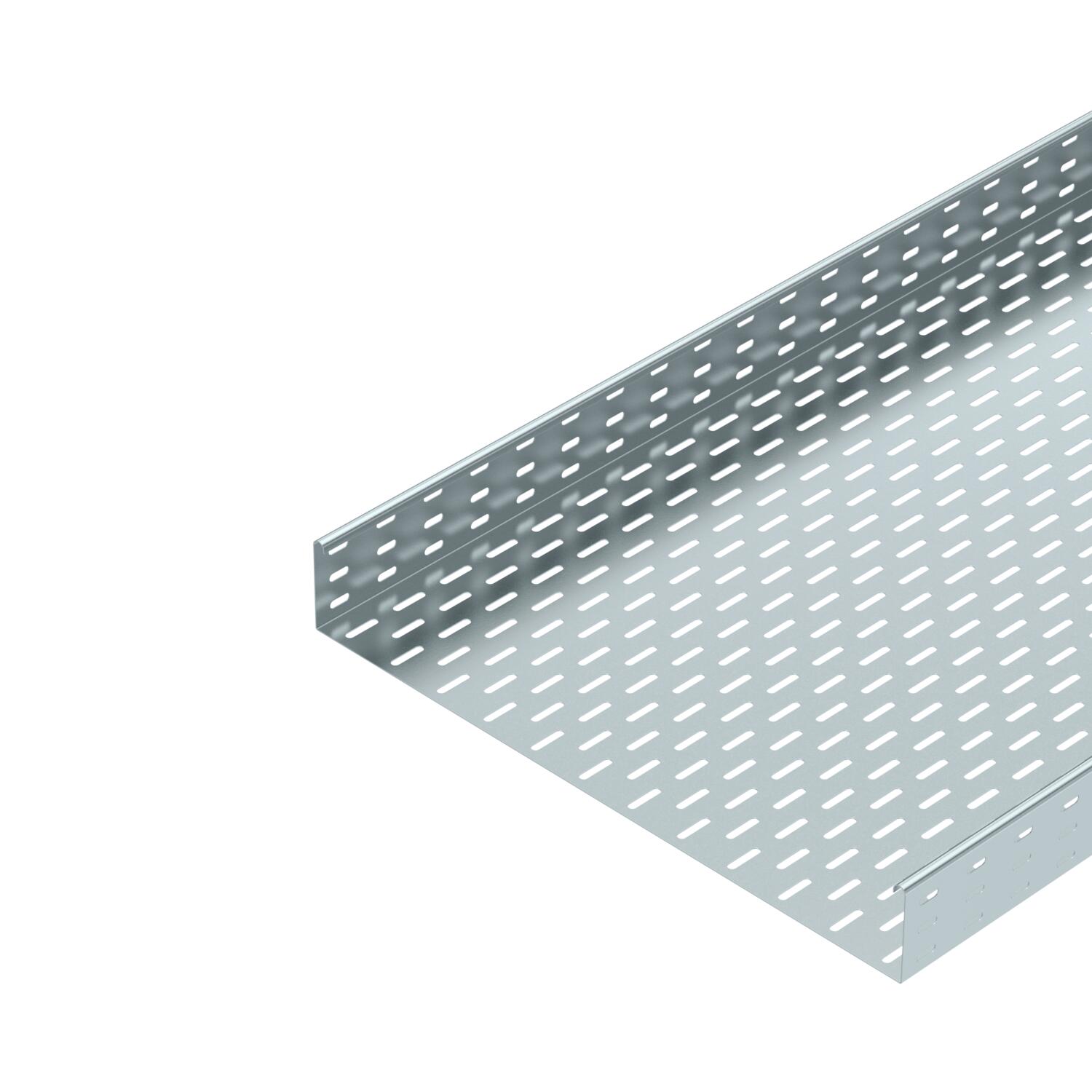

Jgheab pentru cabluri MKS 85 FS

Nr. art. 6057535 | EAN 4012196061037

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

Grosimea tablei	1 mm

Menținerea în funcțiune	nu

Material	Oţel

Suprafaţă	zincat în bandă

Descrierea produsului

Descrierea produsului

MKS 85 = Sistem de jgheaburi pentru cablu de încărcări medii cu înălţimea laturilor de 85 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Date tehnice

Date tehnice

Accesorii de livrare	Conector longitudinal RLVL 85
Amprenta CO₂ (GWP) de la leagăn la poartă	14,922 kg CO₂e / 1 Metru
Cu capac	nu
Culoare	zinc
Desenul găurii NATO	nu

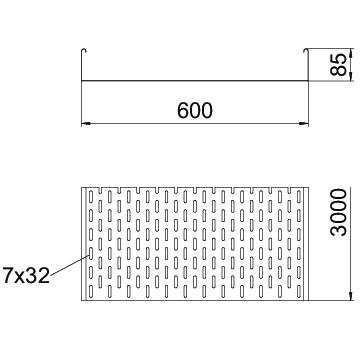

Dimensiune	85 x 600
Dimensiune	85x600x3000
Dimensiune B	600 mm
Distanţa dintre reazeme 1,5m	1,75 kN/m
Distanţa dintre reazeme 1,75m	1,4 kN/m
Distanţa dintre reazeme 2,0m	1,1 kN/m
Distanţa dintre reazeme 2,5m	0,5 kN/m
Execuţie legătură	piesă de legătură livrată
Grosimea tablei	0,04 in
Grosimea tablei	1 mm
Înălţime	85 mm
Înălţime	3 in

Lăţimea	600 mm
Lăţimea	24 in
Lungime	10 ft
Lungime	3000 mm
Maß W	600 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	da
Perforaţie laterală	da
Secţiune utilă	508 cm²
Secţiune utilă	50800 mm²
Suprafaţă	zincat în bandă
Tip de conector pentru sistemul de susținere a cablurilor	înșurubat
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Diagramă încărcare jgheab din tablă tip MKS 85

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
De la lățimea de 300 mm, testat cu placă de joncțiune SSLB

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Grosimea tablei	Menținerea în funcțiune	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
MKS 810 FS	3000 mm	100 mm	1 mm	nu	Oţel	zincat în bandă	6057101	m	3 m
MKS 820 FS	3000 mm	200 mm	1 mm	nu	Oţel	zincat în bandă	6057209	m	3 m
MKS 830 FS	3000 mm	300 mm	1 mm	nu	Oţel	zincat în bandă	6057306	m	3 m
MKS 840 FS	3000 mm	400 mm	1 mm	nu	Oţel	zincat în bandă	6057403	m	3 m
MKS 850 FS	3000 mm	500 mm	1 mm	nu	Oţel	zincat în bandă	6057500	m	3 m
MKS 860 FS	3000 mm	600 mm	1 mm	nu	Oţel	zincat în bandă	6057535	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală şi unghiulară FS	RLVL 85 FS	6067123	Bucată	10 Bucată
Eclisă de îmbinare FS	SSLB 600 FS	7070233	Bucată	20 Bucată

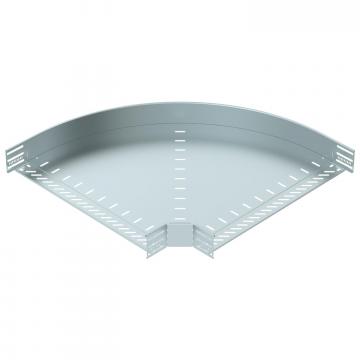

Cot 90° 85 FS	RB 90 860 FS	6036710	Bucată	1 Bucată

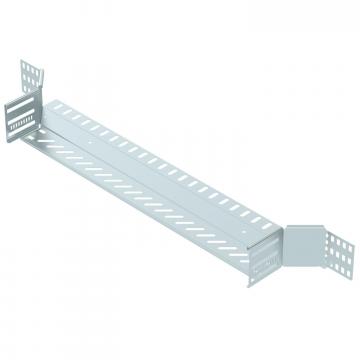

Ramificaţie scurtă 85 FS	RAA 860 FS	6042143	Bucată	1 Bucată
Capac cu zăvoare FS	DRL 600 FS	6052606	m	3 m
Perete de separaţie 85 FS	TSG 85 FS	6062114	m	3 m
