Jgheab pentru cabluri MKS 35 FT
Nr. art. 6053203 | EAN 4012196059355
- Descrierea produsului
-
Descrierea produsuluiMKS 35 = Sistem de jgheaburi pentru cablu de încărcări medii cu înălţimea laturilor de 35 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
-
- Date tehnice
-
Date tehnice
Amprenta CO₂ (GWP) de la leagăn la poartă 5,4379 kg CO₂e / 1 Metru Cu capac nu Culoare zinc Desenul găurii NATO nu Dimensiune 35x200x3000 Dimensiune 35 x 200 Dimensiune B 200 mm Distanţa dintre reazeme 1,0 m 1,1 kN/m Distanţa dintre reazeme 1,5m 0,5 kN/m Distanţa dintre reazeme 2,0m 0,3 kN/m Distanţa dintre reazeme 2,5m 0,3 kN/m Distanţa dintre reazeme 3,0m 0,2 kN/m Execuţie legătură fără piesă de legătură Grosimea tablei 0,04 in Grosimea tablei 1 mm Înălţime 35 mm Lăţimea 200 mm Lăţimea 8 in Lungime 3000 mm Lungime 10 ft Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforație de montaj în bază da Perforaţie laterală da Secţiune utilă 6800 mm² Secţiune utilă 68 cm² Suprafaţă = zincat prin imersie Tip de conector pentru sistemul de susținere a cablurilor înșurubat Tip test de încărcare conform IEC 61537 Tip II Variantă pentru încărcări mari nu Date tehnice
Diagramă încărcare jgheab din tablă tip MKS 35
-
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
-
Lăţime între reazeme în m
-
Săgeată lonjeron, în mm la kN/m admişi
-
Schema de încărcare la procedeul de efectuare a probelor
-
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
-
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
-
- Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Legătură longitudinală FT
RLVK 35 FT 6067301 10 Bucată
Capac cu zăvoare FT
DRL 200 FT 6051367 3 m

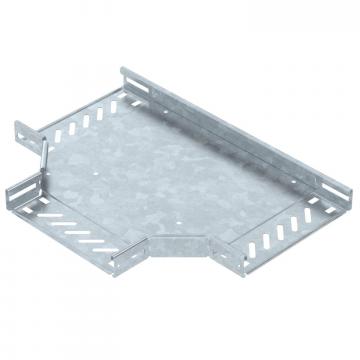

T piece 35 FT
RT 320 FT 6038012 1 Bucată
Capac cu zăvoare DD
DRL 200 DD 6052709 3 m
Perete de separaţie 30 DD
TSG 30 DD 6062314 3 m - Materiale de descărcat
-
