Jgheab pentru cabluri MKS 110 FT 3000 | 300 | 1 | nu | Oţel | = zincat prin imersie

Jgheab pentru cabluri MKS 110 FT

Nr. art. 6060641 | EAN 4012196392414

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

Grosimea tablei	1 mm

Menținerea în funcțiune	nu

Material	Oţel

Suprafaţă	= zincat prin imersie

Descrierea produsului

Descrierea produsului

MKS 110 = Sistem de jgheaburi pentru cablu de încărcări medii cu înălţimea laturilor de 110 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Date tehnice

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	10,023 kg CO₂e / 1 Metru
Cu capac	nu
Culoare	zinc
Desenul găurii NATO	nu
Dimensiune	110x300x3000
Dimensiune B	300 mm
Distanţa dintre reazeme 1,5m	1,85 kN/m
Distanţa dintre reazeme 2,0m	1,3 kN/m
Distanţa dintre reazeme 2,5m	0,75 kN/m
Distanţa dintre reazeme 3,0m	0,6 kN/m
Execuţie legătură	fără piesă de legătură
Grosimea tablei	1 mm
Grosimea tablei	0,04 in
Înălţime	110 mm
Înălţime	4 in

Lăţimea	300 mm
Lăţimea	12 in
Lungime	3000 mm
Lungime	10 ft
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	da
Perforaţie laterală	da
Secţiune utilă	33000 mm²
Secţiune utilă	330 cm²
Suprafaţă	= zincat prin imersie
Tip de conector pentru sistemul de susținere a cablurilor	înșurubat
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Diagramă încărcare jgheab din tablă tip MKS 110

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Grosimea tablei	Menținerea în funcțiune	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
MKS 110 FT	3000 mm	100 mm	1 mm	nu	Oţel	= zincat prin imersie	6060609	m	3 m
MKS 120 FT	3000 mm	200 mm	1 mm	nu	Oţel	= zincat prin imersie	6060625	m	3 m
MKS 130 FT	3000 mm	300 mm	1 mm	nu	Oţel	= zincat prin imersie	6060641	m	3 m
MKS 140 FT	3000 mm	400 mm	1 mm	nu	Oţel	= zincat prin imersie	6060676	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală şi unghiulară 110 FT	RLVL 110 FT	6067913	Bucată	10 Bucată
Eclisă de îmbinare DD	SSLB 300 DD	7070318	Bucată	20 Bucată
Capac cu zăvoare FT	DRL 300 FT	6051383	m	3 m

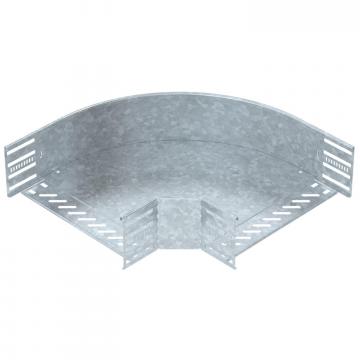

Cot 90° 110 FT	RB 90 130 FT	6036836	Bucată	1 Bucată

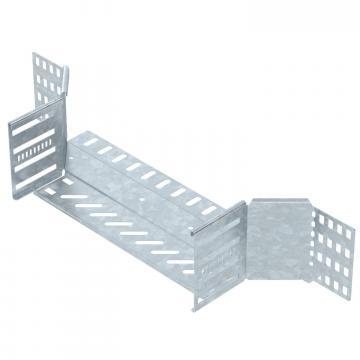

Ramificaţie scurtă 110 FT	RAA 130 FT	6042257	Bucată	1 Bucată

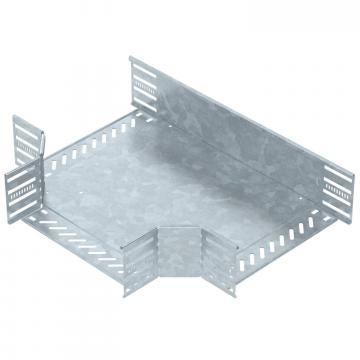

Piesă T 110 FT	RT 130 FT	6038326	Bucată	1 Bucată
Capac cu zăvoare DD	DRL 300 DD	6052712	m	3 m
Perete de separaţie 110 DD	TSG 110 DD	6062335	m	3 m
