Jgheab pentru cablu SKS 60 FS 3000 | 300 | 1,5 | da | Oţel | zincat în bandă

Jgheab pentru cablu SKS 60 FS

Nr. art. 6056296 | EAN 4012196060313

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

Grosimea tablei	1,5 mm

Menținerea în funcțiune

Material	Oţel

Suprafaţă	zincat în bandă

Descrierea produsului

Descrierea produsului

SKS 60 = Sistem de jgheaburi metalice pentru încărcări mari cu înălţimea laturii de 60 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Date tehnice

Date tehnice

Accesorii de livrare	Conector longitudinal RLVL 60
Amprenta CO₂ (GWP) de la leagăn la poartă	12,297 kg CO₂e / 1 Metru
Cu capac	nu
Culoare	zinc
Desenul găurii NATO	nu
Dimensiune	60 x 300
Dimensiune	60x300x3000
Dimensiune B	300 mm
Distanţa dintre reazeme 1,5m	2,65 kN/m
Distanţa dintre reazeme 2,0m	1,8 kN/m
Distanţa dintre reazeme 2,5m	1,15 kN/m
Distanţa dintre reazeme 3,0m	0,5 kN/m
Execuţie legătură	piesă de legătură livrată
Grosimea tablei	0,06 in
Grosimea tablei	1,5 mm
Înălţime	2 in
Înălţime	60 mm
Lăţimea	12 in

Lăţimea	300 mm
Lungime	3000 mm
Lungime	10 ft
Maß W	300 mm
Material	Oţel
Menținerea în funcțiune	da
Oțel inoxidabil, băițuit	nu
Perforația bazei	7x32
Perforație de montaj în bază	da
Perforaţie laterală	da
Protecţie contra incendiului	Menținere în funcțiune construcție portantă conform standardului
Secţiune utilă	178 cm²
Secţiune utilă	17800 mm²
Suprafaţă	zincat în bandă
Tip de conector pentru sistemul de susținere a cablurilor	înșurubat
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Diagramă de încărcare jgheab pentru cabluri tip SKS 60

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Grosimea tablei	Menținerea în funcțiune	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
SKS 610 FS	3000 mm	100 mm	1,5 mm	da	Oţel	zincat în bandă	6056105	m	3 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	da	Oţel	zincat în bandă	6056156	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	da	Oţel	zincat în bandă	6056202	m	3 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	da	Oţel	zincat în bandă	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	nu	Oţel	zincat în bandă	6056407	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	nu	Oţel	zincat în bandă	6056601	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală FS	RLVK 60 FS	6067093	Bucată	10 Bucată
Set de legături longitudinale FS	RV 630 FS	6068189	Bucată	10 Bucată
Eclisă de îmbinare FS	SSLB 300 FS	7070217	Bucată	20 Bucată
Cot 90° FS 60	RB 90 630 FS	6036566	Bucată	1 Bucată
Piesă de ramificaţie 60 FS	RAA 630 FS	6042117	Bucată	1 Bucată
Piesă T 60 FS	RT 630 FS	6038106	Bucată	1 Bucată

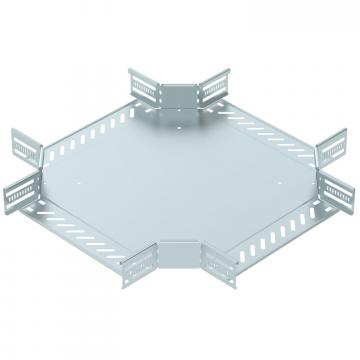

Piesă cruce 60 FS	RK 630 FS	7027315	Bucată	1 Bucată
Capac cu zăvoare FS	DRL 300 FS	6052304	m	3 m
Perete de separaţie 60 FS	TSG 60 FS	6062068	m	3 m
cot 45° FS 60	RB 45 630 FS	6043798	Bucată	1 Bucată
Cot 90° FS 60	RB 90 630 FS	6043232	Bucată	1 Bucată
