Jgheab pentru cablu SKS 60 FS 3000 | 100 | 1,5 | da | Oţel | zincat în bandă

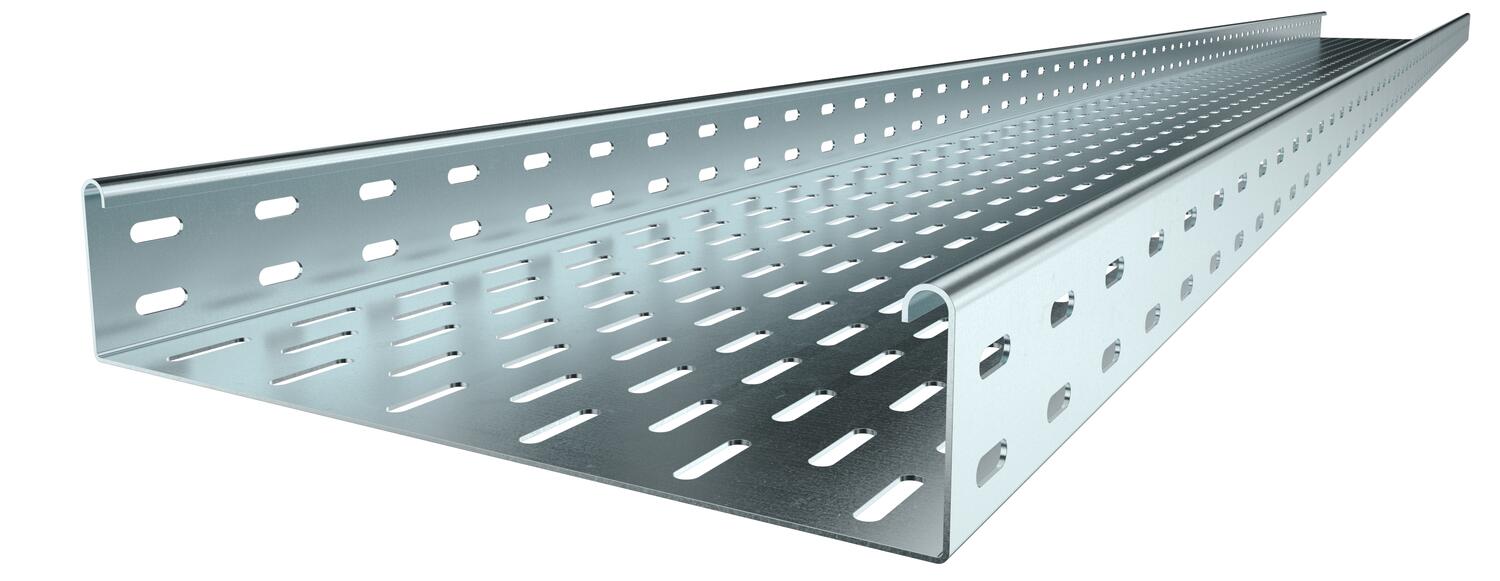

Jgheab pentru cablu SKS 60 FS

Nr. art. 6056105 | EAN 4012196060191

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

Grosimea tablei	1,5 mm

Menținerea în funcțiune

Material	Oţel

Suprafaţă	zincat în bandă

Descrierea produsului

Descrierea produsului

SKS 60 = Sistem de jgheaburi metalice pentru încărcări mari cu înălţimea laturii de 60 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Date tehnice

Date tehnice

Accesorii de livrare	Conector longitudinal RLVL 60
Amprenta CO₂ (GWP) de la leagăn la poartă	6,826 kg CO₂e / 1 Metru
Cu capac	nu
Culoare	zinc
Desenul găurii NATO	nu
Dimensiune	60x100x3000
Dimensiune	60 x 100
Dimensiune B	100 mm
Distanţa dintre reazeme 1,5m	2,65 kN/m
Distanţa dintre reazeme 2,0m	1,8 kN/m
Distanţa dintre reazeme 2,5m	1,15 kN/m
Distanţa dintre reazeme 3,0m	0,5 kN/m
Execuţie legătură	piesă de legătură livrată
Grosimea tablei	1,5 mm
Grosimea tablei	0,06 in
Înălţime	60 mm
Înălţime	2 in
Lăţimea	6 in

Lăţimea	100 mm
Lungime	3000 mm
Lungime	10 ft
Maß W	100 mm
Material	Oţel
Menținerea în funcțiune	da
Oțel inoxidabil, băițuit	nu
Perforația bazei	7x32
Perforație de montaj în bază	da
Perforaţie laterală	da
Protecţie contra incendiului	Menținere în funcțiune construcție portantă conform standardului
Secţiune utilă	5800 mm²
Secţiune utilă	58 cm²
Suprafaţă	zincat în bandă
Tip de conector pentru sistemul de susținere a cablurilor	înșurubat
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Diagramă de încărcare jgheab pentru cabluri tip SKS 60

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Grosimea tablei	Menținerea în funcțiune	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
SKS 610 FS	3000 mm	100 mm	1,5 mm	da	Oţel	zincat în bandă	6056105	m	3 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	da	Oţel	zincat în bandă	6056156	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	da	Oţel	zincat în bandă	6056202	m	3 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	da	Oţel	zincat în bandă	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	nu	Oţel	zincat în bandă	6056407	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	nu	Oţel	zincat în bandă	6056601	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală FS	RLVK 60 FS	6067093	Bucată	10 Bucată
Eclisă de îmbinare FS	SSLB 100 FS	7070205	Bucată	20 Bucată
cot 45° FS 60	RB 45 610 FS	6036100	Bucată	1 Bucată
Cot 90° FS 60	RB 90 610 FS	6036560	Bucată	1 Bucată
Piesă de ramificaţie 60 FS	RAA 610 FS	6042111	Bucată	1 Bucată
Piesă T 60 FS	RT 610 FS	6038100	Bucată	1 Bucată
Piesă cruce 60 FS	RK 610 FS	7027311	Bucată	1 Bucată
Capac cu zăvoare FS	DRL 100 FS	6052096	m	3 m
Perete de separaţie 60 FS	TSG 60 FS	6062068	m	3 m
cot 45° FS 60	RB 45 610 FS	6043763	Bucată	1 Bucată
Cot 90° FS 60	RB 90 610 FS	6043216	Bucată	1 Bucată
