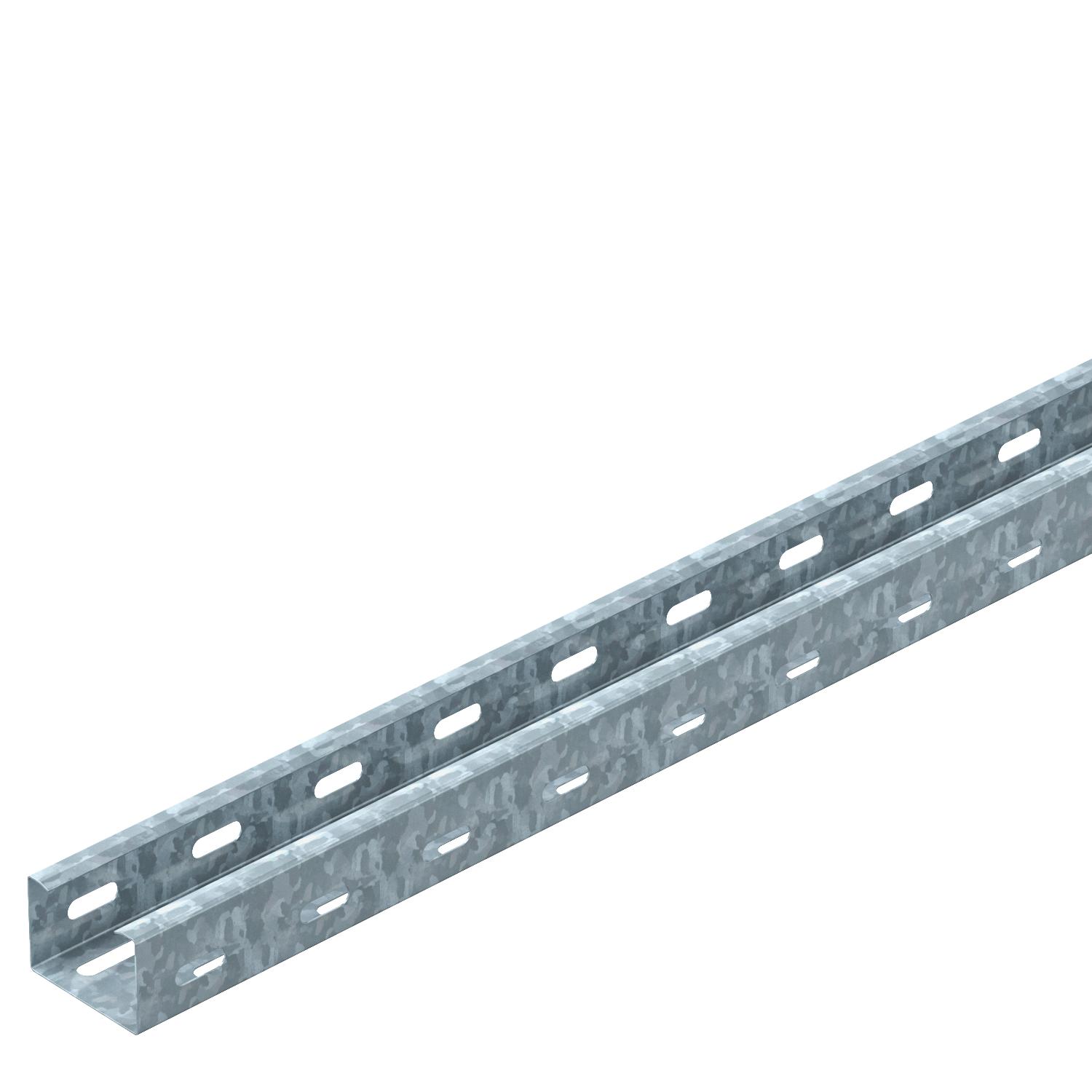

Jgheab pentru cablu RKS 35 FT
Nr. art. 6047412 | EAN 4012196662142
- Descrierea produsului
-
Descrierea produsuluiRKS 35 = Sistem raţional de jgheaburi de cabluri cu înălţimea laturilor de 35 mm.
Capac cu blocare prin răsucire: Tip AZDMD 50.
-
- Date tehnice
-
Date tehnice
Amprenta CO₂ (GWP) de la leagăn la poartă 1,938 kg CO₂e / 1 Metru Cu capac nu Culoare zinc Desenul găurii NATO nu Dimensiune 35x50x3000 Dimensiune 35x50 Dimensiune L 3000 mm Distanţa dintre reazeme 1,0 m 1,2 kN/m Distanţa dintre reazeme 1,5m 0,5 kN/m Distanţa dintre reazeme 2,0m 0,3 kN/m Distanţa dintre reazeme 2,5m 0,1 kN/m Distanţa dintre reazeme 3,0m 0,05 kN/m Execuţie legătură fără piesă de legătură Grosimea tablei 0,75 mm Înălţime 35 mm Lăţimea 50 mm Lungime 3000 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforația bazei 7x32 Perforație de montaj în bază da Perforaţie laterală da Secţiune utilă 16 cm² Secţiune utilă 1600 mm² Suprafaţă = zincat prin imersie Tip de conector pentru sistemul de susținere a cablurilor înșurubat Tip test de încărcare conform IEC 61537 Tip II Variantă pentru încărcări mari nu Date tehnice
Diagramă încărcare jgheab tip RKS 35
-
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
-
Lăţime între reazeme în m
-
Săgeată lonjeron, în mm la kN/m admişi
-
Schema de încărcare la procedeul de efectuare a probelor
-
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
-
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
-
- Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Legătură longitudinală FT
RLVK 35 FT 6067301 10 Bucată
Cot 90°
RB 90 305 FT 7124410 1 Bucată
Capac cu zăvoare DD
AZDMD 50 DD 6080154 3 m
Ramificaţie scurtă 35 FT
RAA 305 FT 7120458 1 Bucată - Materiale de descărcat
-
