Jgheab metalic tip SKSU 3000 | 200 | 1,5 | nu | Oţel | = zincat prin imersie
morepic-1 morepic-2 video-1

Jgheab metalic tip SKSU

Nr. art. 6064833 | EAN 4012196397877

3000 mm
1,5 mm
nu
Oţel
= zincat prin imersie
Descrierea produsului
Descrierea produsului
SKSU 110 = Sistem de jgheaburi metalice pentru încărcări mari neperforat (Schweres-Kabelrinnen-System ungelocht) cu înălţimea laturii de 110 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA declaration of conformity
Date tehnice

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă 11,827 kg CO₂e / 1 Metru
Cu capac nu
Culoare zinc
Desenul găurii NATO nu
Dimensiune 110 x 200
Dimensiune 110x200x3000
Dimensiune B 200 mm
Distanţa dintre reazeme 1,5m 3 kN/m
Distanţa dintre reazeme 2,0m 2,4 kN/m
Distanţa dintre reazeme 2,5m 1,76 kN/m
Distanţa dintre reazeme 3,0m 1,2 kN/m
Distanţa dintre reazeme 3,5m 0,84 kN/m
Distanţa dintre reazeme 4,0m 0,8 kN/m
Execuţie legătură fără piesă de legătură
Grosimea tablei 1,5 mm
Grosimea tablei 0,06 in
Înălţime 4 in
Înălţime 110 mm
Lăţimea 200 mm
Lăţimea 8 in
Lungime 10 ft
Lungime 3000 mm
Material Oţel
Menținerea în funcțiune nu
Oțel inoxidabil, băițuit nu
Perforație de montaj în bază nu
Perforaţie laterală nu
Secţiune utilă 21800 mm²
Secţiune utilă 218 cm²
Suprafaţă = zincat prin imersie
Tip de conector pentru sistemul de susținere a cablurilor înșurubat
Tip test de încărcare conform IEC 61537 Tip II
Variantă pentru încărcări mari nu

Date tehnice

Diagramă de încărcare pentru jgheab de cabluri de tipul SKSU 110

Diagramă de încărcare pentru jgheab de cabluri de tipul SKSU 110
  • Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
  • Lăţime între reazeme în m Lăţime între reazeme în m
  • Săgeată lonjeron, în mm la kN/m admişi Săgeată lonjeron, în mm la kN/m admişi
  • Schema de încărcare la procedeul de efectuare a probelor Schema de încărcare la procedeul de efectuare a probelor
  • Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
  • Curba săgeţii lonjeronului în funcţie de distanţa între reazeme Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Toate tipurile

Toate tipurile

Tip Lungime Lăţimea Grosimea tablei Menținerea în funcțiune Material Suprafaţă Nr. art. Cantitate cea mai mică unitate de vânzare
SKSU 110 FT 3000 mm 100 mm 1,5 mm nu Oţel = zincat prin imersie 6064795
3 m
SKSU 120 FT 3000 mm 200 mm 1,5 mm nu Oţel = zincat prin imersie 6064833
3 m
Accesorii

Accesorii pentru sistem

Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Legătură longitudinală şi unghiulară 110 FT Legătură longitudinală şi unghiulară 110 FT RLVL 110 FT 6067913
10 Bucată
Eclisă de îmbinare DD Eclisă de îmbinare DD SSLB 200 DD 7070314
20 Bucată
Capac cu zăvoare FT Capac cu zăvoare FT DRL 200 FT 6051367
3 m

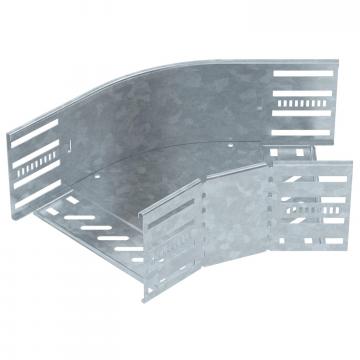

45° bend 110 FT 45° bend 110 FT RB 45 120 FT 6036332
1 Bucată

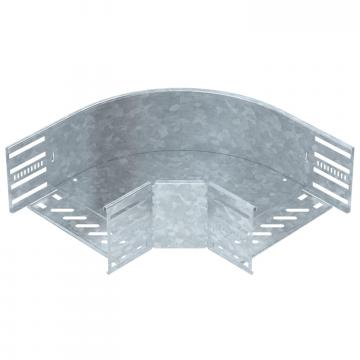

Cot 90° 110 FT Cot 90° 110 FT RB 90 120 FT 6036834
1 Bucată
Ramificaţie scurtă 110 FT Ramificaţie scurtă 110 FT RAA 120 FT 6042255
1 Bucată

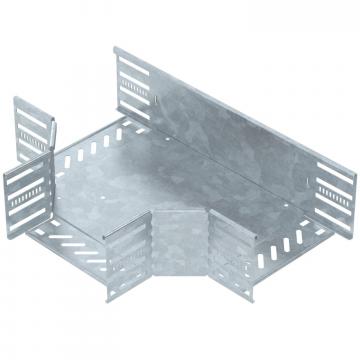

Piesă T 110 FT Piesă T 110 FT RT 120 FT 6038324
1 Bucată
Capac cu zăvoare DD Capac cu zăvoare DD DRL 200 DD 6052709
3 m
Perete de separaţie 110 DD Perete de separaţie 110 DD TSG 110 DD 6062335
3 m
Cot 90° FT Cot 90° FT RB 90 120 FT 7127227
1 Bucată
