Jgheab metalic tip SKS 85 FS 3000 | 400 | 1,5 | nu | Oţel | zincat în bandă

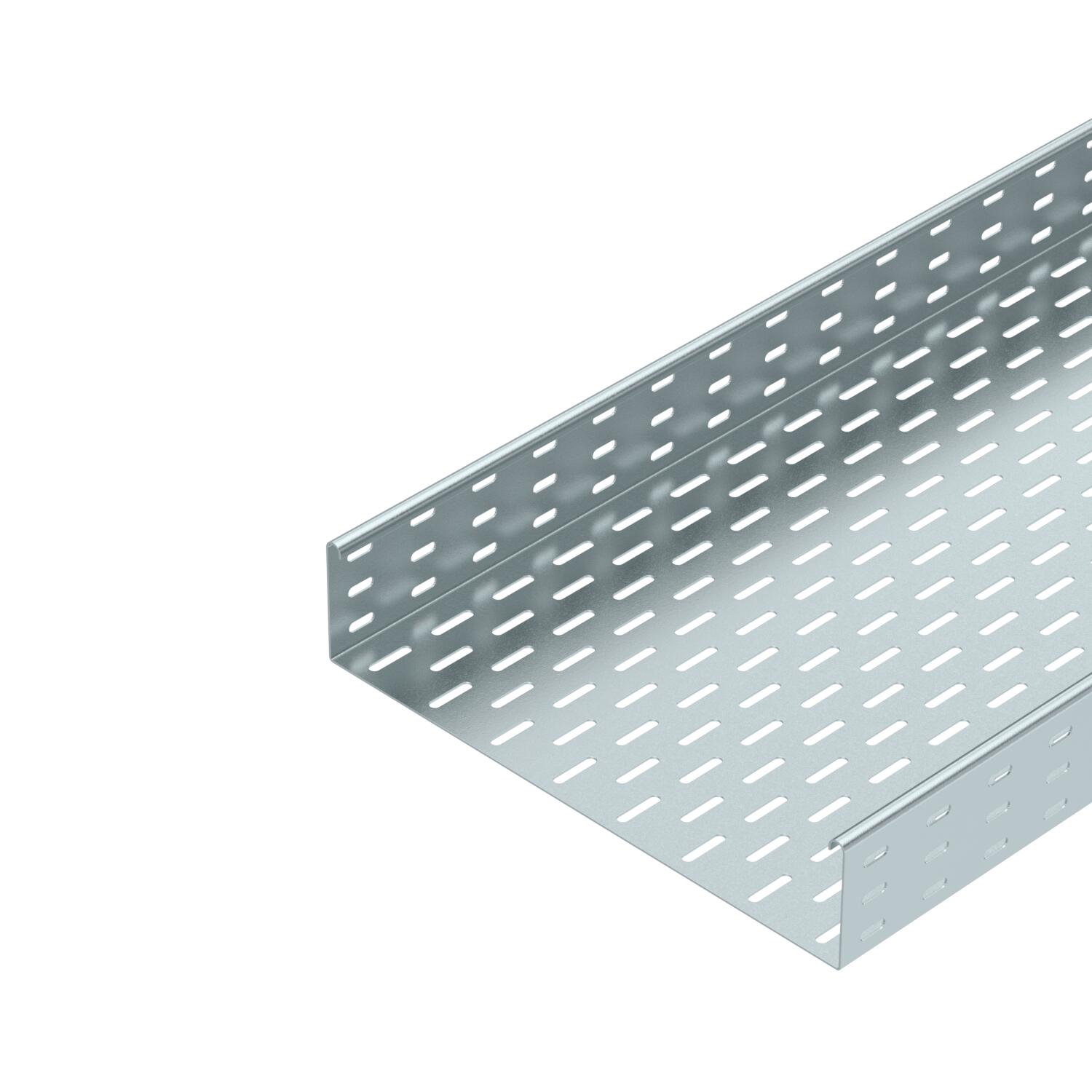

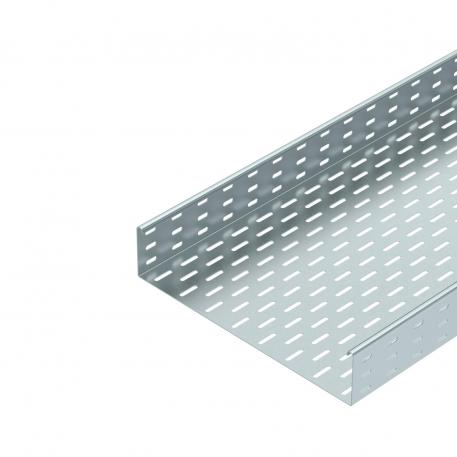

Jgheab metalic tip SKS 85 FS

Nr. art. 6058396 | EAN 4012196061273

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

Grosimea tablei	1,5 mm

Menținerea în funcțiune	nu

Material	Oţel

Suprafaţă	zincat în bandă

Descrierea produsului

Descrierea produsului

SKS 85 = Sistem de jgheaburi metalice pentru încărcări mari (Schweres-Kabelrinnen-System) cu înălţimea laturii de 85 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Date tehnice

Date tehnice

Accesorii de livrare	Conector longitudinal RLVL 85
Amprenta CO₂ (GWP) de la leagăn la poartă	16,632 kg CO₂e / 1 Metru
Cu capac	nu
Culoare	zinc
Desenul găurii NATO	nu

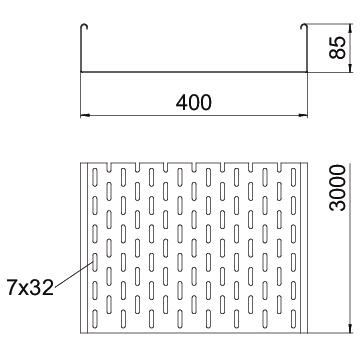

Dimensiune	85x400x3000
Dimensiune	85 x 400
Dimensiune B	400 mm
Distanţa dintre reazeme 1,5m	2,8 kN/m
Distanţa dintre reazeme 2,0m	2,25 kN/m
Distanţa dintre reazeme 2,5m	1,5 kN/m
Distanţa dintre reazeme 3,0m	0,75 kN/m
Execuţie legătură	piesă de legătură livrată
Grosimea tablei	0,6 in
Grosimea tablei	1,5 mm
Înălţime	85 mm
Înălţime	3 in

Lăţimea	16 in
Lăţimea	400 mm
Lungime	3000 mm
Lungime	10 ft
Maß W	400 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	da
Perforaţie laterală	da
Secţiune utilă	33800 mm²
Secţiune utilă	338 cm²
Suprafaţă	zincat în bandă
Tip de conector pentru sistemul de susținere a cablurilor	înșurubat
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Diagramă de încărcare jgheab pentru cabluri tip SKS 85

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Grosimea tablei	Menținerea în funcțiune	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
SKS 810 FS	3000 mm	100 mm	1,5 mm	nu	Oţel	zincat în bandă	6058108	m	3 m
SKS 820 FS	3000 mm	200 mm	1,5 mm	nu	Oţel	zincat în bandă	6058205	m	3 m
SKS 830 FS	3000 mm	300 mm	1,5 mm	nu	Oţel	zincat în bandă	6058302	m	3 m
SKS 840 FS	3000 mm	400 mm	1,5 mm	nu	Oţel	zincat în bandă	6058396	m	3 m
SKS 850 FS	3000 mm	500 mm	1,5 mm	nu	Oţel	zincat în bandă	6058507	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală şi unghiulară FS	RLVL 85 FS	6067123	Bucată	10 Bucată
Eclisă de îmbinare FS	SSLB 400 FS	7070221	Bucată	20 Bucată
Cot 90° 85 FS	RB 90 840 FS	6036706	Bucată	1 Bucată
Ramificaţie scurtă 85 FS	RAA 840 FS	6042137	Bucată	1 Bucată
Capac cu zăvoare FS	DRL 400 FS	6052401	m	3 m
Perete de separaţie 85 FS	TSG 85 FS	6062114	m	3 m
