Jgheab metalic tip MKS 60 FS 3000 | 100 | 1 | nu | Oţel | zincat în bandă

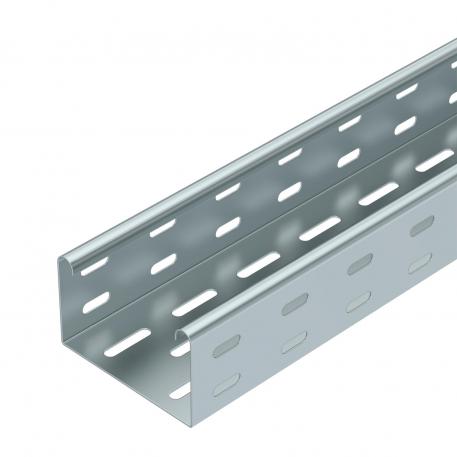

Jgheab metalic tip MKS 60 FS

Nr. art. 6055109 | EAN 4012196059652

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

Grosimea tablei	1 mm

Menținerea în funcțiune	nu

Material	Oţel

Suprafaţă	zincat în bandă

Descrierea produsului

Descrierea produsului

MKS 60 = Sistem de jgheaburi pentru cablu de încărcări medii cu înălţimea laturilor de 60 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Date tehnice

Date tehnice

Accesorii de livrare	Set de conectori longitudinali RV 60
Amprenta CO₂ (GWP) de la leagăn la poartă	4,61 kg CO₂e / 1 Metru
Cu capac	nu
Culoare	zinc
Desenul găurii NATO	nu

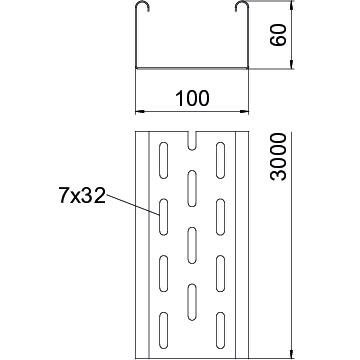

Dimensiune	60x100x3000
Dimensiune	60 x 100
Dimensiune B	100 mm
Distanţa dintre reazeme 1,5m	1,5 kN/m
Distanţa dintre reazeme 1,75m	1,25 kN/m
Distanţa dintre reazeme 2,0m	1 kN/m
Distanţa dintre reazeme 2,5m	0,5 kN/m
Execuţie legătură	piesă de legătură livrată
Grosimea tablei	1 mm
Grosimea tablei	0,04 in
Înălţime	60 mm
Înălţime	2 in

Lăţimea	100 mm
Lăţimea	4 in
Lungime	3000 mm
Lungime	10 ft
Maß W	100 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	da
Perforaţie laterală	da
Secţiune utilă	5800 mm²
Secţiune utilă	58 cm²
Suprafaţă	zincat în bandă
Tip de conector pentru sistemul de susținere a cablurilor	înșurubat
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Diagramă încărcare jgheab din tablă tip MKS 60

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Grosimea tablei	Menținerea în funcțiune	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
MKS 610 FS	3000 mm	100 mm	1 mm	nu	Oţel	zincat în bandă	6055109	m	3 m
MKS 615 FS	3000 mm	150 mm	1 mm	nu	Oţel	zincat în bandă	6055141	m	3 m
MKS 620 FS	3000 mm	200 mm	1 mm	nu	Oţel	zincat în bandă	6055206	m	3 m

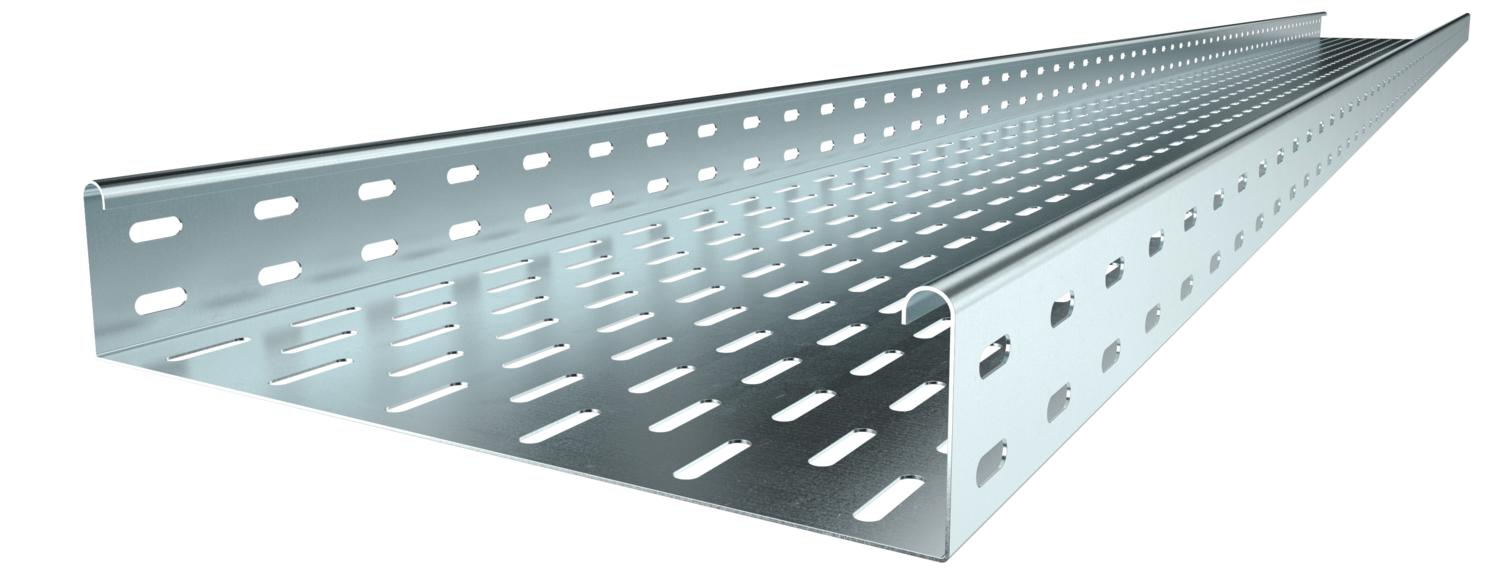

MKS 630 FS	3000 mm	300 mm	1 mm	nu	Oţel	zincat în bandă	6055303	m	3 m
MKS 640 FS	3000 mm	400 mm	1 mm	nu	Oţel	zincat în bandă	6055400	m	3 m
MKS 650 FS	3000 mm	500 mm	1 mm	nu	Oţel	zincat în bandă	6055508	m	3 m
MKS 660 FS	3000 mm	600 mm	1 mm	nu	Oţel	zincat în bandă	6055524	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală FS	RLVK 60 FS	6067093	Bucată	10 Bucată
Eclisă de îmbinare FS	SSLB 100 FS	7070205	Bucată	20 Bucată
cot 45° FS 60	RB 45 610 FS	6036100	Bucată	1 Bucată
Cot 90° FS 60	RB 90 610 FS	6036560	Bucată	1 Bucată
Piesă de ramificaţie 60 FS	RAA 610 FS	6042111	Bucată	1 Bucată
Piesă T 60 FS	RT 610 FS	6038100	Bucată	1 Bucată
Piesă cruce 60 FS	RK 610 FS	7027311	Bucată	1 Bucată
Capac cu zăvoare FS	DRL 100 FS	6052096	m	3 m
Perete de separaţie 60 FS	TSG 60 FS	6062068	m	3 m
cot 45° FS 60	RB 45 610 FS	6043763	Bucată	1 Bucată
Cot 90° FS 60	RB 90 610 FS	6043216	Bucată	1 Bucată
