Jgheab metalic tip MKS 35 FS 3000 | 300 | 1 | nu | Oţel | zincat în bandă

Jgheab metalic tip MKS 35 FS

Nr. art. 6053637 | EAN 4012196059591

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

Grosimea tablei	1 mm

Menținerea în funcțiune	nu

Material	Oţel

Suprafaţă	zincat în bandă

Descrierea produsului

Descrierea produsului

MKS 35 = Sistem de jgheaburi pentru cablu de încărcări medii cu înălţimea laturilor de 35 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Date tehnice

Date tehnice

Accesorii de livrare	Set de conectori longitudinali RV 35
Amprenta CO₂ (GWP) de la leagăn la poartă	7,315 kg CO₂e / 1 Metru
Cu capac	nu
Culoare	zinc
Desenul găurii NATO	nu
Dimensiune	35x300x3000
Dimensiune	35 x 300
Dimensiune B	300 mm
Distanţa dintre reazeme 1,0 m	1,1 kN/m
Distanţa dintre reazeme 1,5m	0,5 kN/m
Distanţa dintre reazeme 2,0m	0,3 kN/m
Distanţa dintre reazeme 2,5m	0,3 kN/m
Distanţa dintre reazeme 3,0m	0,2 kN/m
Execuţie legătură	piesă de legătură livrată
Grosimea tablei	0,04 in
Grosimea tablei	1 mm
Înălţime	35 mm

Lăţimea	300 mm
Lăţimea	12 in
Lungime	10 ft
Lungime	3000 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforația bazei	1
Perforație de montaj în bază	da
Perforaţie laterală	da
Secţiune utilă	103 cm²
Secţiune utilă	10300 mm²
Suprafaţă	zincat în bandă
Tip de conector pentru sistemul de susținere a cablurilor	înșurubat
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Diagramă încărcare jgheab din tablă tip MKS 35

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Grosimea tablei	Menținerea în funcțiune	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
MKS 310 FS	3000 mm	100 mm	1 mm	nu	Oţel	zincat în bandă	6053548	m	3 m
MKS 315 FS	3000 mm	150 mm	1 mm	nu	Oţel	zincat în bandă	6053572	m	3 m
MKS 320 FS	3000 mm	200 mm	1 mm	nu	Oţel	zincat în bandă	6053599	m	3 m
MKS 330 FS	3000 mm	300 mm	1 mm	nu	Oţel	zincat în bandă	6053637	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală FS	RLVK 35 FS	6067085	Bucată	10 Bucată
Eclisă de îmbinare FS	SSLB 300 FS	7070217	Bucată	20 Bucată

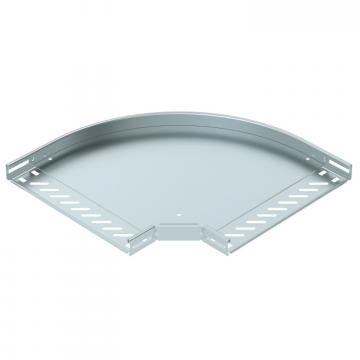

Cot 90° 35 FS	RB 90 330 FS	6036504	Bucată	1 Bucată

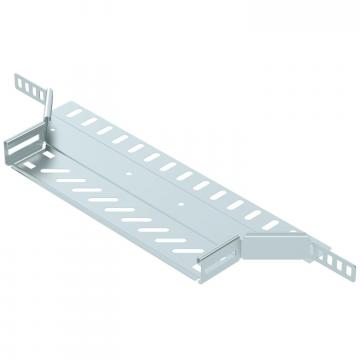

Add-on tee 35 FS	RAA 330 FS	6042105	Bucată	1 Bucată
T piece 35 FS	RT 330 FS	6038004	Bucată	1 Bucată
Capac cu zăvoare FS	DRL 300 FS	6052304	m	3 m
Perete de separaţie 30 FS	TSG 30 FS	6062050	m	3 m
