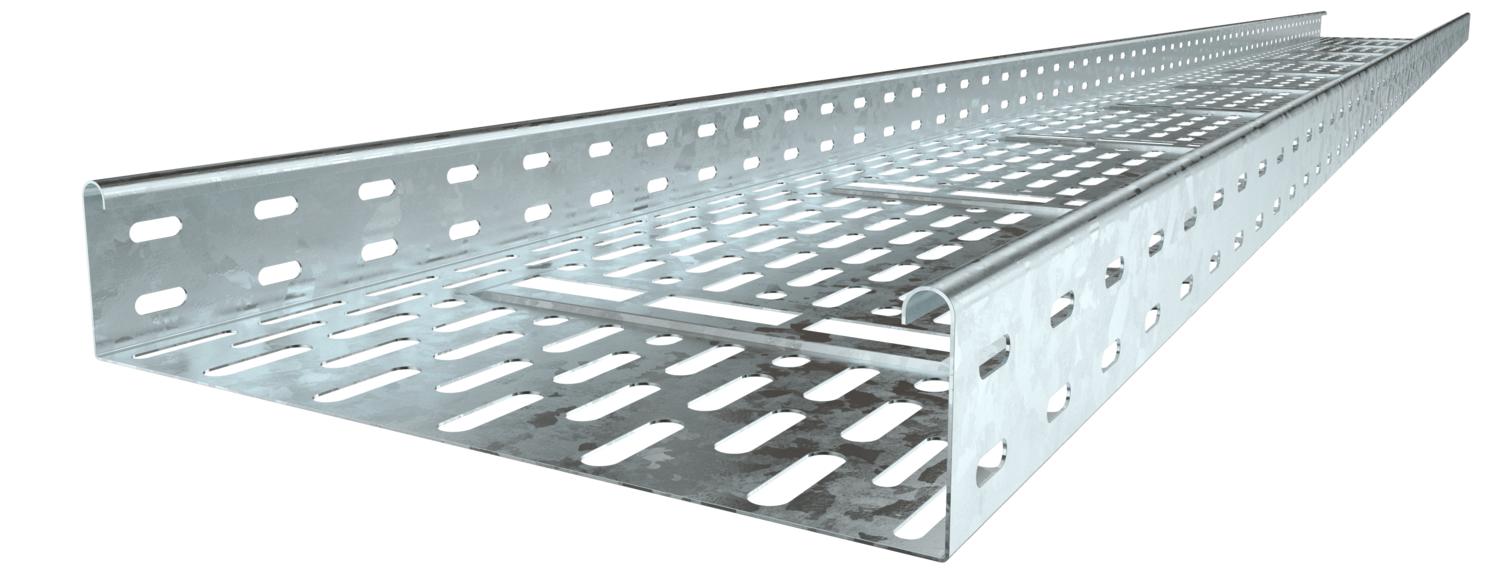

Jgheab metalic tip DKS
Nr. art. 6085342 | EAN 4012196070152
- Descrierea produsului
-
Descrierea produsuluiDKS 60 = Sistem de jgheaburi din tablă perforată cu înălţimea laturilor de 60 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
-
- Date tehnice
-
Date tehnice
Amprenta CO₂ (GWP) de la leagăn la poartă 6,253 kg CO₂e / 1 Metru Cu capac nu Culoare zinc Desenul găurii NATO nu Dimensiune 60x200x3000 Dimensiune 60 x 200 Dimensiune B 200 mm Distanţa dintre reazeme 1,5m 1,75 kN/m Distanţa dintre reazeme 2,0m 0,95 kN/m Distanţa dintre reazeme 2,5m 0,5 kN/m Distanţa dintre reazeme 3,0m 0,4 kN/m Execuţie legătură fără piesă de legătură Grosimea tablei 1 mm Grosimea tablei 0,06 in Înălţime 60 mm Înălţime 2 in Lăţimea 8 in Lăţimea 200 mm Lungime 10 ft Lungime 3000 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforația bazei 1 Perforație de montaj în bază da Perforaţie laterală da Secţiune utilă 118 cm² Secţiune utilă 11800 mm² Suprafaţă = zincat prin imersie Tip de conector pentru sistemul de susținere a cablurilor înșurubat Tip test de încărcare conform IEC 61537 Tip II Utilizare instalație de pulverizare da Variantă pentru încărcări mari nu Date tehnice
Diagramă de încărcare jgheab pentru cabluri tip DKS 60
-
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
-
Lăţime între reazeme în m
-
Săgeată lonjeron, în mm la kN/m admişi
-
Schema de încărcare la procedeul de efectuare a probelor
-
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
-
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
-
- Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Capac cu zăvoare FT
DRL 200 FT 6051367 3 m
Cot 90° FT 60
RB 90 620 FT 7125220 1 Bucată - Materiale de descărcat
-
