Jgheab din sârmă GR-Magic® 55 G 3000 | 100 | 55 | 3,9 | 40 | da

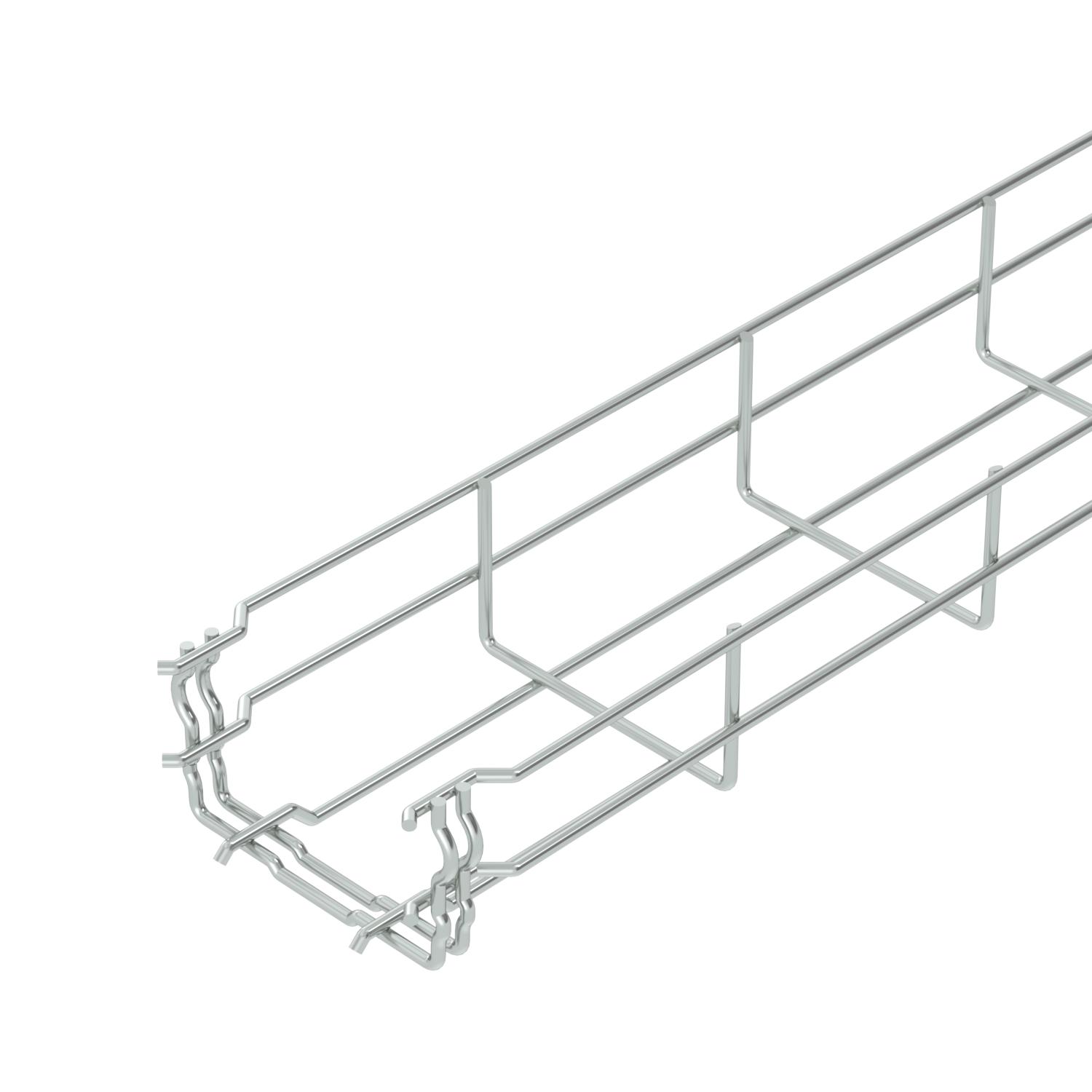

Jgheab din sârmă GR-Magic® 55 G

Nr. art. 6001442 | EAN 4012196858552

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

Înălţime	55 mm

diametrul sârmei

Secţiune utilă

Menținerea în funcțiune

Descrierea produsului

Descrierea produsului

Jgheab din sârmă cu piesă de îmbinare, înălţimea laturilor de 55 mm.
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB. Puteti găsi informatii detaliate cu privire la clasificarea UL în certificarea respectivă.

Date tehnice

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	1,356 kg CO₂e / 1 Metru
Conector fără șuruburi	da
Culoare	zinc
diametrul sârmei	3,9 mm

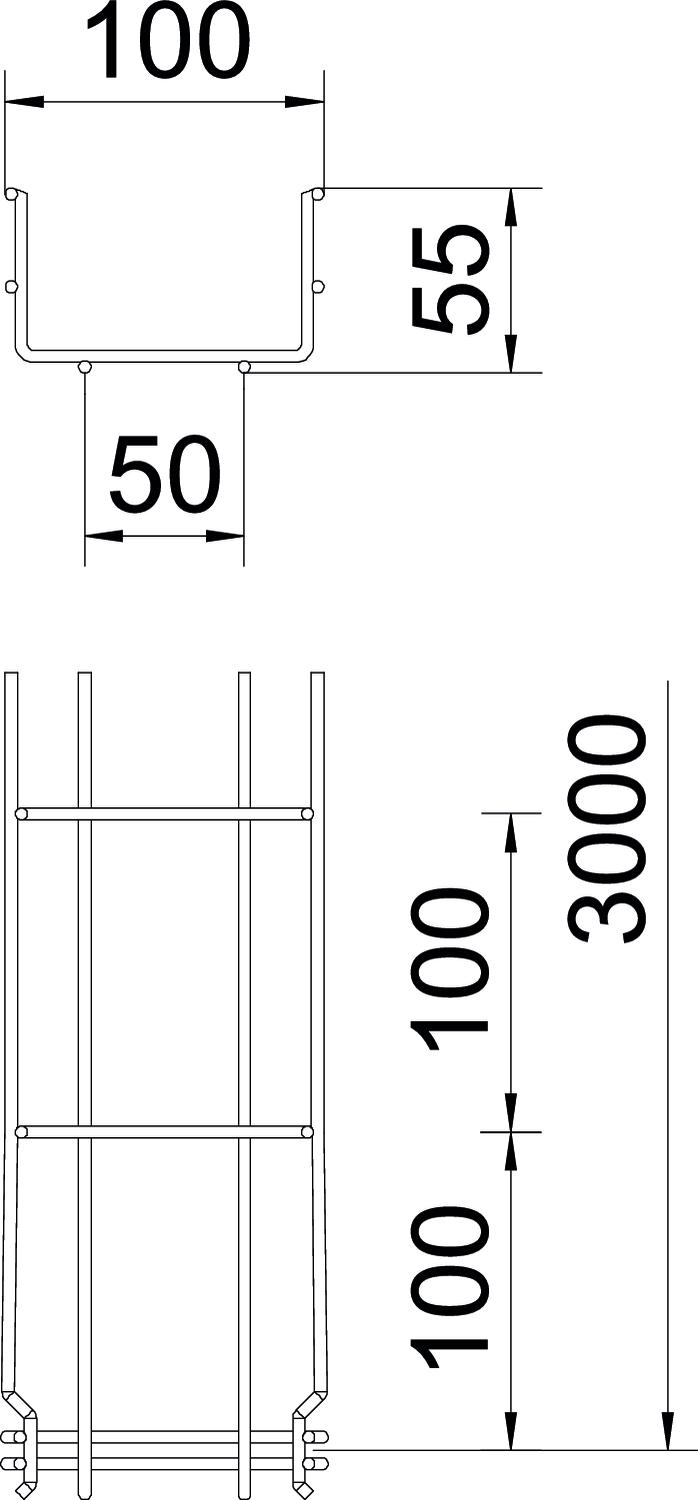

Dimensiune	55x100x3000
Dimensiunea H	58 mm
Dimensiune B	100 mm
Distanţa dintre reazeme 1,0 m	0,35 kN/m
Distanţa dintre reazeme 1,5m	0,2 kN/m
Distanţa dintre reazeme 2,0m	0,1 kN/m
Distanţa dintre reazeme 2,5m	0,1 kN/m
Execuţie legătură	piesă de legătură integrată
Formă profil	în formă U
Înălţime	55 mm
Înălţime	2,17 in

Lăţimea	100 mm
Lăţimea	3,94 in
Lungime	3000 mm
Material	Oţel
Menținerea în funcțiune	da
Oțel inoxidabil, băițuit	nu
Perete despărțitor integrat	fără
Protecţie contra incendiului	Menținere în funcțiune construcție portantă specifică cablurilor
Secţiune utilă	4000 mm²
Secţiune utilă	40 cm²
Suprafaţă	zincat galvanic
Tip de conector pentru sistemul de susținere a cablurilor	Fixare prin clipsare
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Diagramă încărcare jgheab din sârmă GR-Magic tip GRM 55

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Înălţime	diametrul sârmei	Secţiune utilă	Menținerea în funcțiune	Nr. art.	Cantitate	cea mai mică unitate de vânzare
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	da	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	da	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	da	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	da	6001446	m	3 m
GRM 55 200 4.8 G	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	da	6001447	m	3 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	da	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	da	6001450	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nu	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nu	6001454	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Capac jgheab sârmă, blocabil FS	DGRR 100 FS	6001842	m	3 m
Legătură de colţ G	GEV 36 G	6016715	Bucată	20 Bucată

Accesorii pentru montaj

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Perete de separaţie 45 FS	TSG 45 FS	6062033	m	3 m
Clemă pentru prinderea peretelui de separaţie	KS GR A2	6062282	Bucată	30 Bucată
Tablă protecţie coborâre FS	KAB GR FS	6220139	Bucată	10 Bucată
