Jgheab din sârmă GR-Magic® 55 A4

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

Înălţime	55 mm

diametrul sârmei	3,9 mm

Secţiune utilă

Menținerea în funcțiune	da

Descrierea produsului

Descrierea produsului

Jgheab din sârmă cu piesă de legătură profilată, cu înălţimea de 55 mm.
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB.

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	3,4099 kg CO₂e / 1 Metru
Conector fără șuruburi	da
Culoare	oţel inoxidabil
diametrul sârmei	3,9 mm

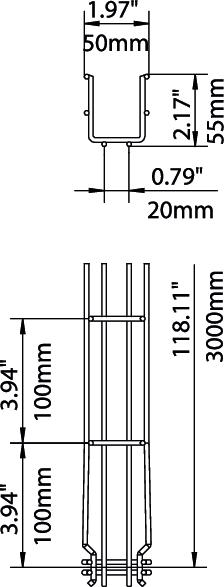

Dimensiune	55x50x3000
Dimensiunea H	58 mm
Dimensiune B	52 mm
Distanţa dintre reazeme 1,0 m	0,35 kN/m
Distanţa dintre reazeme 1,5m	0,2 kN/m
Distanţa dintre reazeme 2,0m	0,1 kN/m
Distanţa dintre reazeme 2,5m	0,1 kN/m
Execuţie legătură	piesă de legătură integrată
Formă profil	în formă U
Înălţime	55 mm
Înălţime	2,17 in

Lăţimea	1,97 in
Lăţimea	50 mm
Lungime	3000 mm
Material	Oţel superior, inoxidabil 1.4401
Menținerea în funcțiune	da
Oțel inoxidabil, băițuit	da
Perete despărțitor integrat	fără
Protecţie contra incendiului	Menținere în funcțiune construcție portantă specifică cablurilor
Secţiune utilă	1600 mm²
Secţiune utilă	16 cm²
Suprafaţă	luminos, reprelucrat
Tip de conector pentru sistemul de susținere a cablurilor	Fixare prin clipsare
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Tip	Lungime	Lăţimea	Înălţime	diametrul sârmei	Secţiune utilă	Menținerea în funcțiune	Nr. art.	Cantitate	cea mai mică unitate de vânzare
GRM 55 50 A4	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	da	6001087	m	3 m
GRM 55 100 A4	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	da	6001088	m	3 m
GRM 55 150 A4	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	da	6001090	m	3 m
