Jgheab din sârmă GR-Magic® 55 A2

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

Înălţime	55 mm

diametrul sârmei

Secţiune utilă

Menținerea în funcțiune	da

Descrierea produsului

Descrierea produsului

Jgheab din sârmă cu piesă de legătură profilată, cu înălţimea de 55 mm.
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB.

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	4,312 kg CO₂e / 1 Metru
Conector fără șuruburi	da
Culoare	oţel inoxidabil
diametrul sârmei	3,9 mm

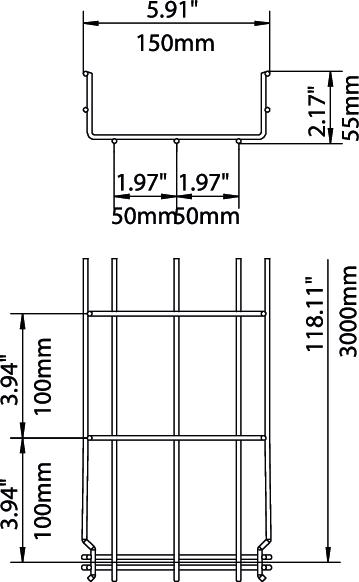

Dimensiune	55x150x3000
Dimensiunea H	58 mm
Dimensiune B	150 mm
Distanţa dintre reazeme 1,0 m	0,35 kN/m
Distanţa dintre reazeme 1,5m	0,2 kN/m
Distanţa dintre reazeme 2,0m	0,1 kN/m
Distanţa dintre reazeme 2,5m	0,1 kN/m
Execuţie legătură	piesă de legătură integrată
Formă profil	în formă U
Înălţime	2,17 in

Înălţime	55 mm
Lăţimea	150 mm
Lăţimea	5,91 in
Lungime	3000 mm
Material	Oţel superior, inoxidabil 1.4307
Menținerea în funcțiune	da
Oțel inoxidabil, băițuit	da
Perete despărțitor integrat	fără
Protecţie contra incendiului	Menținere în funcțiune construcție portantă specifică cablurilor
Secţiune utilă	63 cm²
Secţiune utilă	6300 mm²
Suprafaţă	luminos, reprelucrat
Tip de conector pentru sistemul de susținere a cablurilor	Fixare prin clipsare
Tip test de încărcare conform IEC 61537	Tip II

Date tehnice

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Tip	Lungime	Lăţimea	Înălţime	diametrul sârmei	Secţiune utilă	Menținerea în funcțiune	Nr. art.	Cantitate	cea mai mică unitate de vânzare
GRM 55 50 A2	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	da	6001070	m	3 m
GRM 55 100 A2	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	da	6001072	m	3 m
GRM 55 150 A2	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	da	6001074	m	3 m
GRM 55 200 A2	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	da	6001076	m	3 m
GRM 55 300 A2	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	da	6001078	m	3 m
GRM 55 400 A2	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	da	6001080	m	3 m

Accesorii
