Jgheab din sârmă GR-Magic® 105 FT

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

Înălţime	105 mm

diametrul sârmei

Secţiune utilă

Menținerea în funcțiune	nu

Descrierea produsului

Descrierea produsului

Jgheab din sârmă cu legătură profilată, cu înălţimea laturilor de 105 mm.
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB.

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	2,167 kg CO₂e / 1 Metru
Conector fără șuruburi	da
Culoare	zinc
diametrul sârmei	3,9 mm

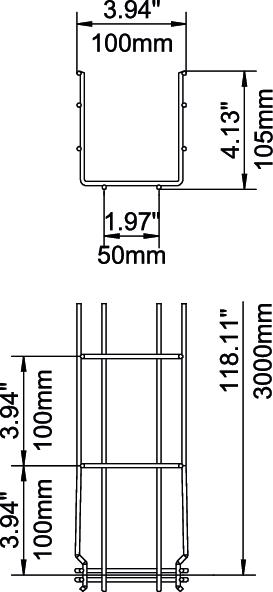

Dimensiune	105x100x3000
Dimensiunea H	108 mm
Dimensiune B	100 mm
Distanţa dintre reazeme 1,0 m	0,8 kN/m
Distanţa dintre reazeme 1,5m	0,55 kN/m
Distanţa dintre reazeme 2,0m	0,37 kN/m
Distanţa dintre reazeme 2,5m	0,27 kN/m
Distanţa dintre reazeme 3,0m	0,25 kN/m
Execuţie legătură	piesă de legătură integrată
Formă profil	în formă U
Înălţime	4,13 in

Înălţime	105 mm
Lăţimea	100 mm
Lăţimea	3,94 in
Lungime	3000 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perete despărțitor integrat	fără
Secţiune utilă	82 cm²
Secţiune utilă	8200 mm²
Suprafaţă	= zincat prin imersie
Tip de conector pentru sistemul de susținere a cablurilor	Fixare prin clipsare
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Tip	Lungime	Lăţimea	Înălţime	diametrul sârmei	Secţiune utilă	Menținerea în funcțiune	Nr. art.	Cantitate	cea mai mică unitate de vânzare
GRM 105 100 FT	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	nu	6002431	m	3 m
GRM 105 150 FT	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	nu	6002433	m	3 m
GRM 105 200 FT	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	nu	6002435	m	3 m
GRM 105 300 FT	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	nu	6002437	m	3 m
GRM 105 400 FT	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	nu	6002439	m	3 m
GRM 105 500 FT	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	nu	6002443	m	3 m
GRM 105 600 FT	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	nu	6002445	m	3 m

Accesorii

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare

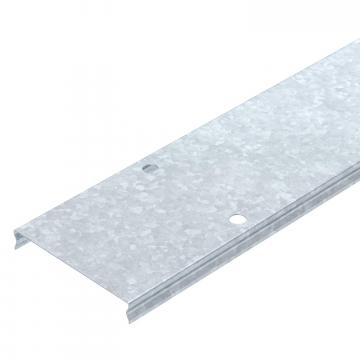

Capac jgheab sârmă, blocabil FT	DGRR 100 FT	6001822	m	3 m
Legătură de colţ FT	GEV 36 FT	6016723	Bucată	20 Bucată

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Clemă pentru prinderea peretelui de separaţie	KS GR A2	6062282	Bucată	30 Bucată
Perete de separaţie 85 DD	TSG 85 DD	6062331	m	3 m
Tablă protecţie coborâre FT	KAB GR FT	6220142	Bucată	10 Bucată
