Jgheab din sârmă C

Nr. art. / Tip	6016200 / CGR 50 50 A2

Lungime	3000 mm

Lăţimea	50 mm

Înălţime	50 mm

diametrul sârmei	4,5 mm

Secţiune utilă	13 cm²

Menținerea în funcțiune	nu

Descrierea produsului

Descrierea produsului

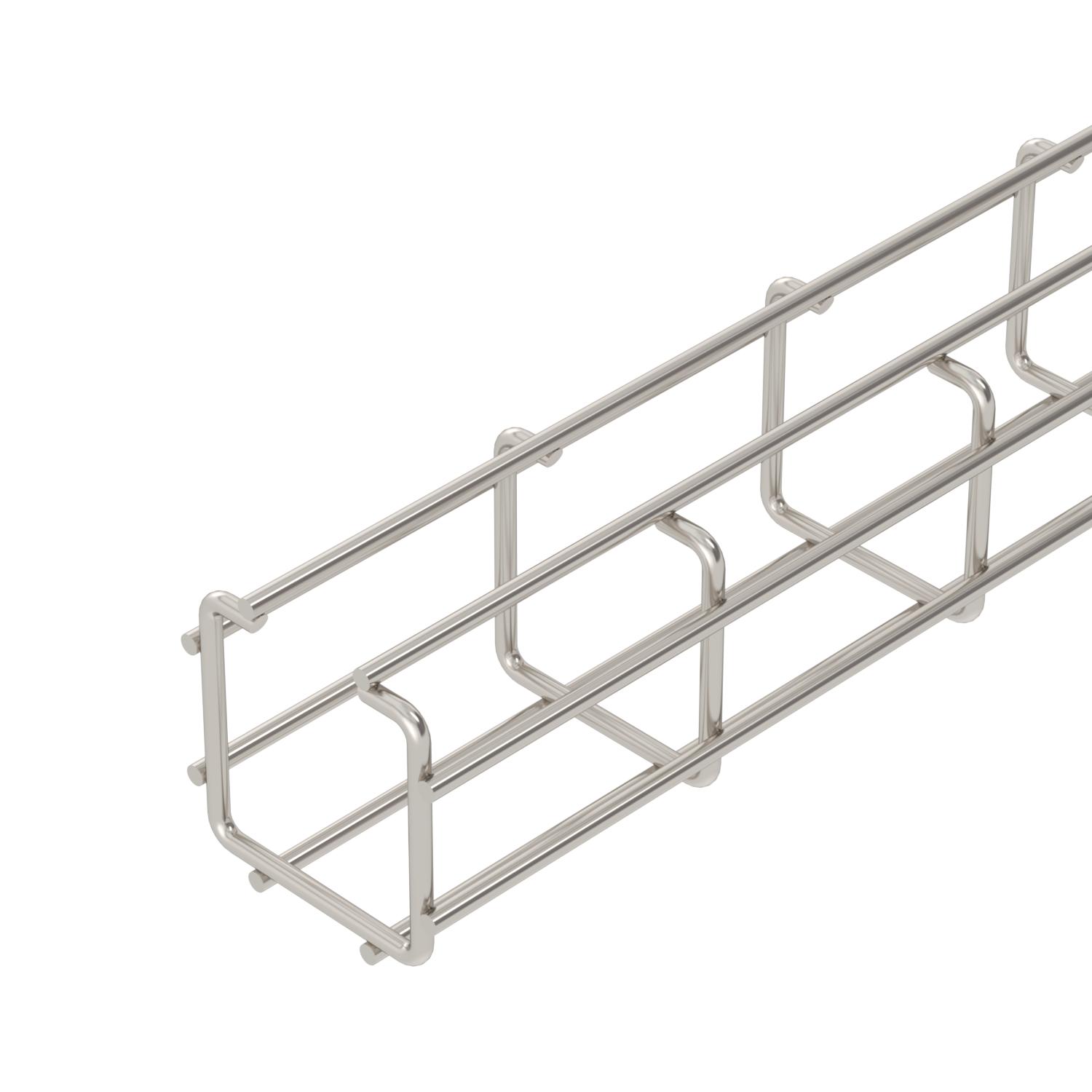

Jgheab din sârmă în formă de C, din sârme de oţel sudate prin puncte, cu înălţimea laturilor de 50 mm.
Atenuare magnetică datorată ecranării 15 dB

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	6,872 kg CO₂e / 1 Metru
Culoare	oţel inoxidabil
diametrul sârmei	4,5 mm

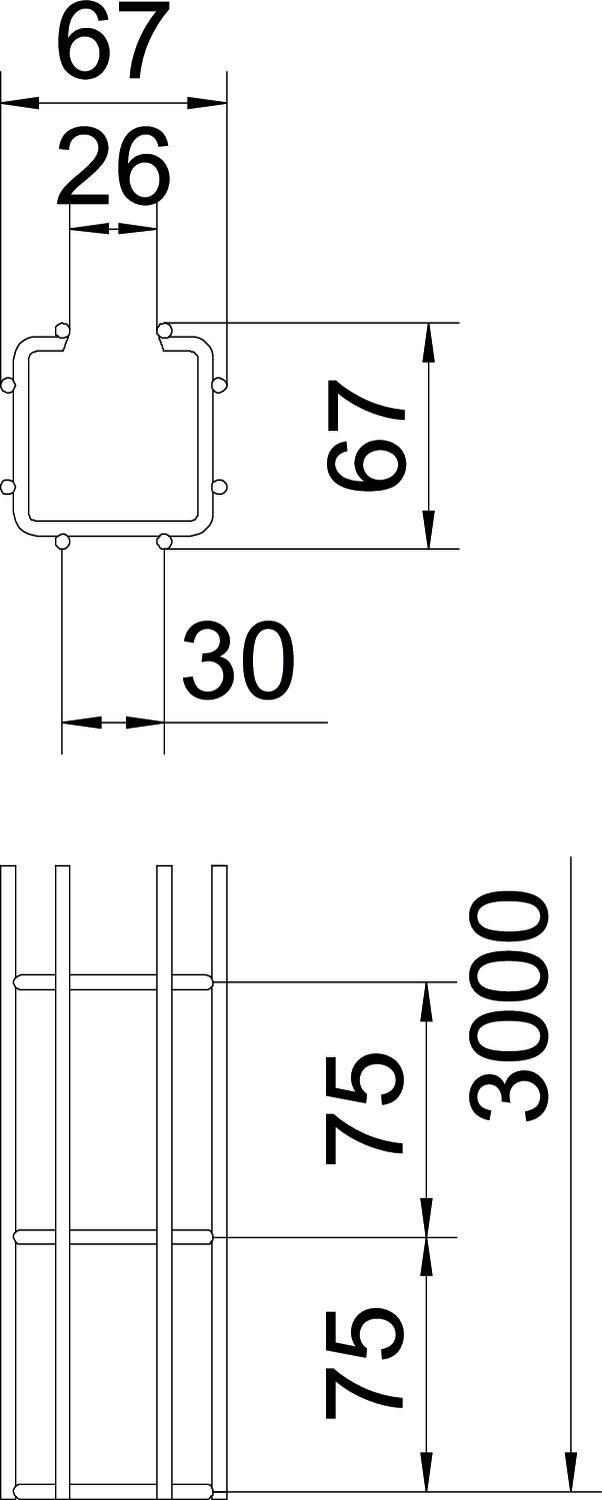

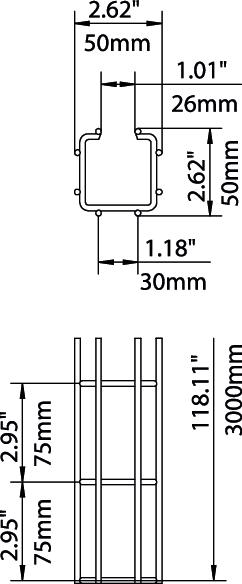

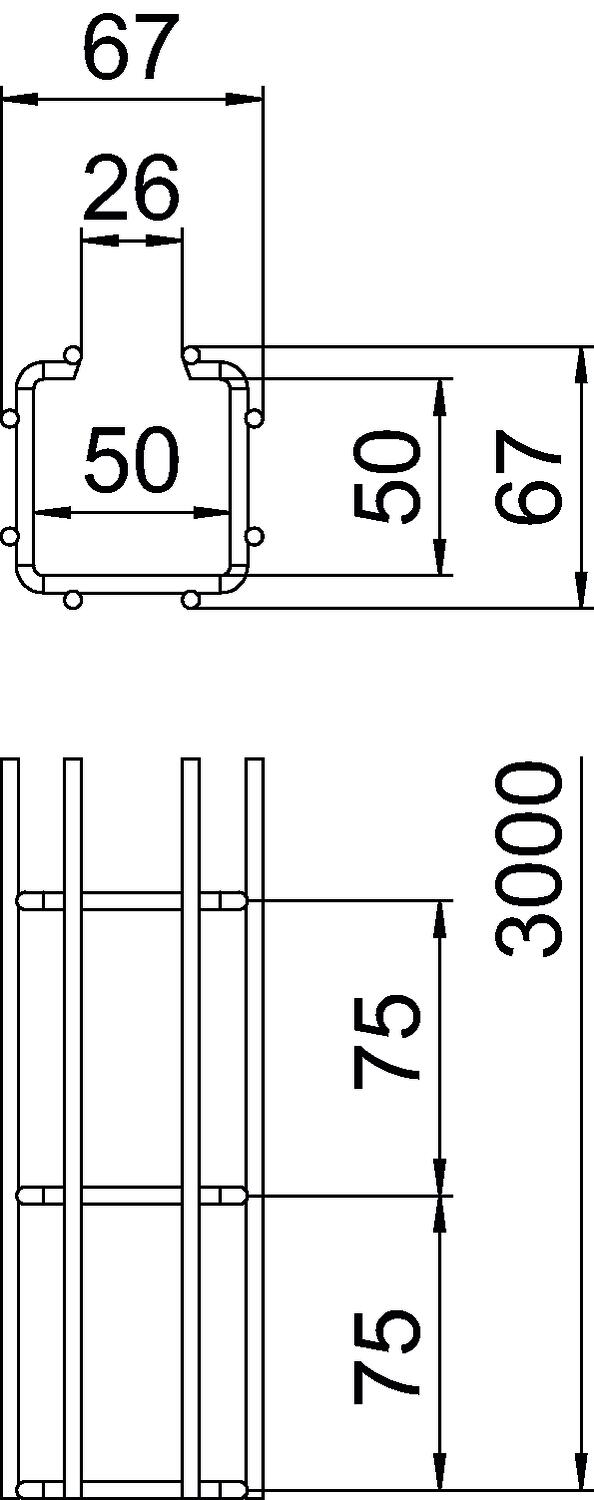

Dimensiune	50x50x3000
Dimensiune A	26 mm
Dimensiune l1	30 mm
Dimensiunea H	67 mm
Dimensiune B	67 mm
Distanţa dintre reazeme 1,0 m	0,95 kN/m
Distanţa dintre reazeme 1,5m	0,6 kN/m
Distanţa dintre reazeme 2,0m	0,35 kN/m
Execuţie legătură	fără piesă de legătură
Formă profil	în formă de C
Înălţime	1,97 in

Înălţime	50 mm
Lăţimea	1,97 in
Lăţimea	50 mm
Lungime	3000 mm
Material	Oţel superior, inoxidabil 1.4307
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	da
Perete despărțitor integrat	fără
Secţiune utilă	1300 mm²
Secţiune utilă	13 cm²
Suprafaţă	luminos, reprelucrat
Tip de conector pentru sistemul de susținere a cablurilor	înșurubat
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor

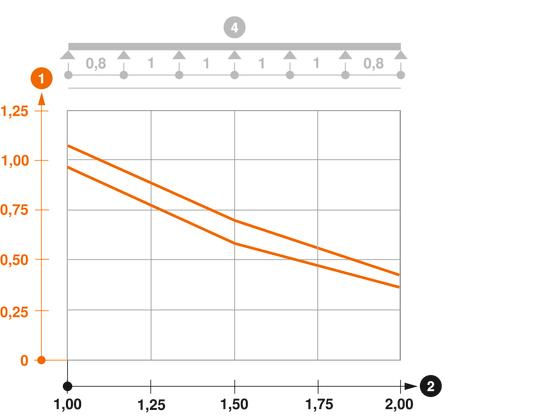

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
