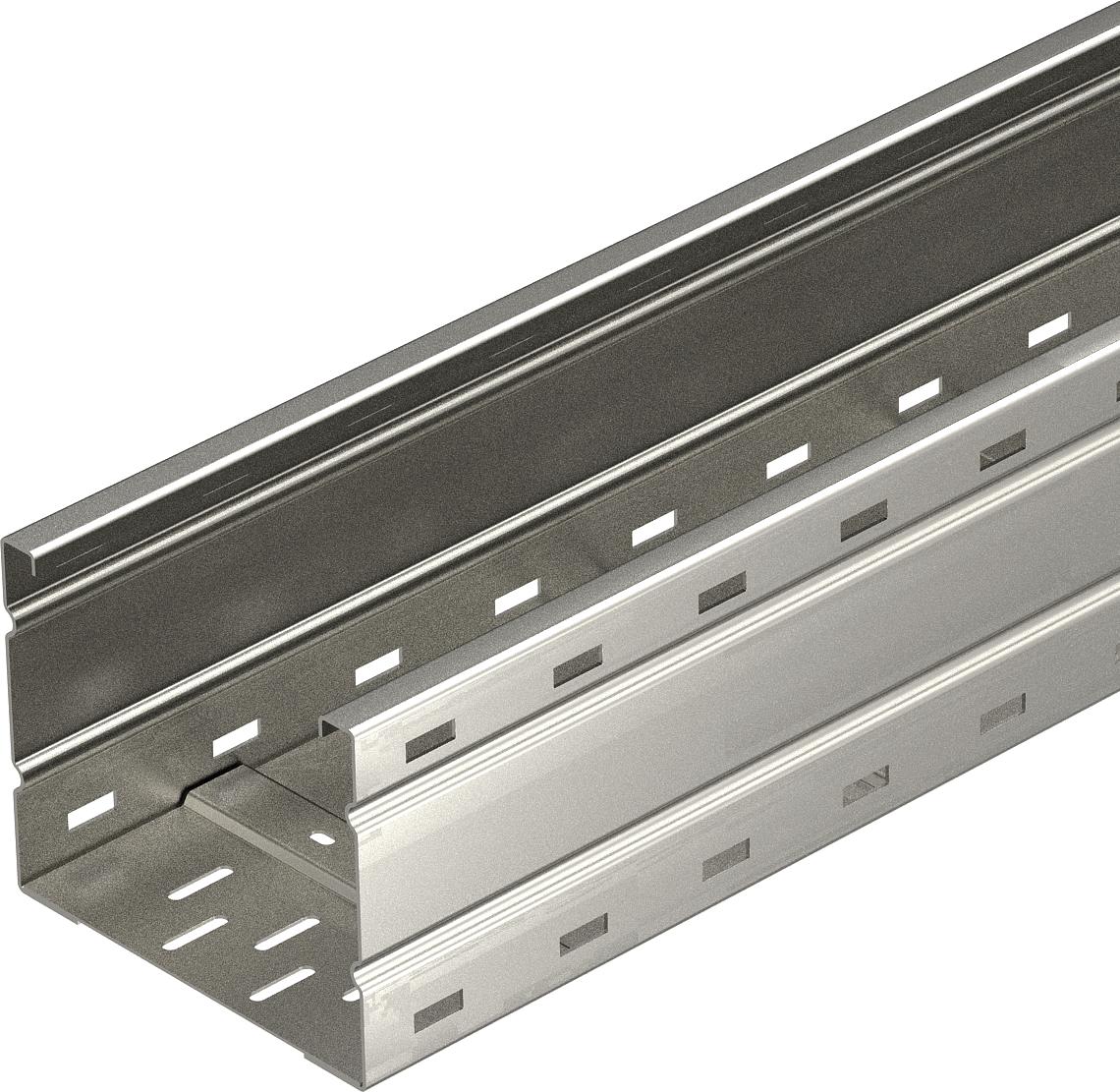

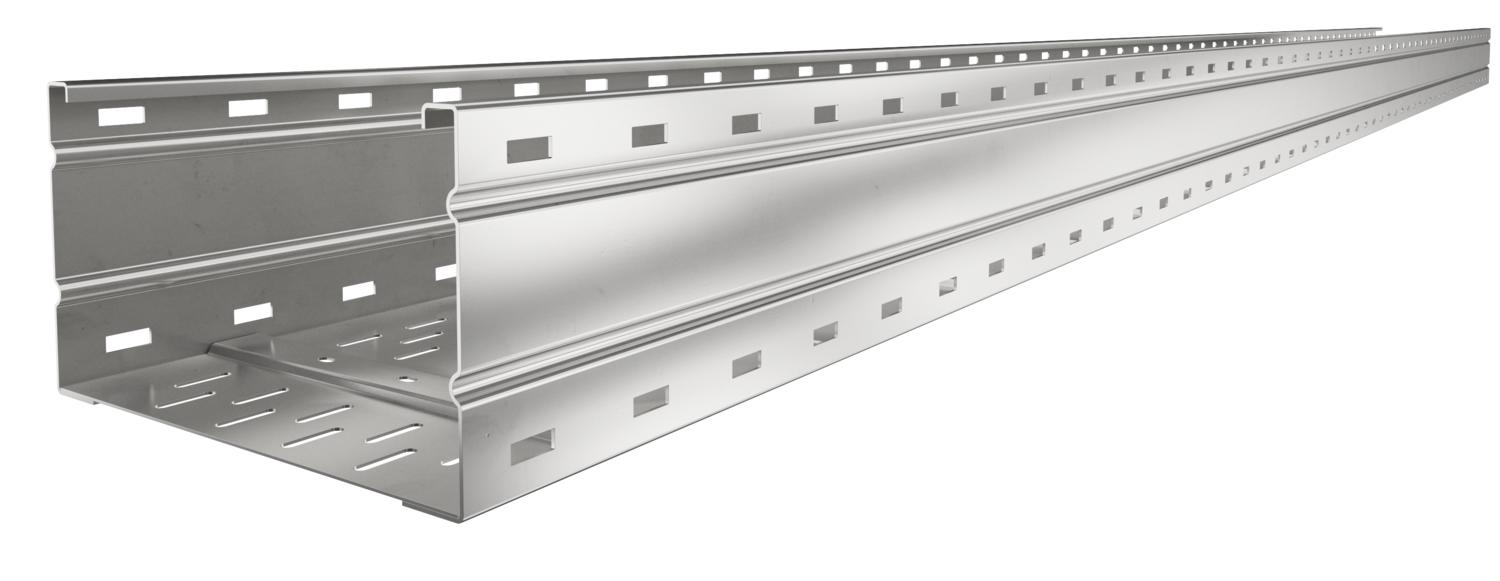

Jgheab de cabluri pentru încărcări mari WKSG 160
Nr. art. 6098579 | EAN 4012195683629
- Descrierea produsului
-
Descrierea produsuluiJgheab de cabluri pentru încărcări mari, perforat, cu înălţimea laturilor 160 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
-
- Date tehnice
-
Date tehnice
Amprenta CO₂ (GWP) de la leagăn la poartă 67,8339 kg CO₂e / 1 Metru Atenuare magnetică datorată ecranării cu capac 50 dB Atenuare magnetică datorată ecranării fără capac 20 dB Culoare oţel inoxidabil Dimensiune 160x600x6000 Dimensiune 160 X 600 Dimensiune L 6000 mm Dimensiune B 600 mm Distanţa dintre reazeme 3,0m 3 kN/m Distanţa dintre reazeme 3,5m 2,73 kN/m Distanţa dintre reazeme 4,0m 2,5 kN/m Distanţa dintre reazeme 4,5m 2,24 kN/m Distanţa dintre reazeme 5,0m 2 kN/m Distanţa dintre reazeme 6,0m 1,6 kN/m Distanţa dintre reazeme 7,0m 1,3 kN/m Distanţa dintre reazeme 8,0m 1 kN/m Execuţie legătură fără piesă de legătură Grosimea tablei 2 mm Înălţime 160 mm Lăţimea 600 mm Lungime 6000 mm Lungime utilă 6000 mm Material Oţel superior, inoxidabil 1.4307 Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforație de montaj în bază da Perforaţie laterală da Secţiune utilă 914 cm² Secţiune utilă 91400 mm² Suprafaţă luminos, reprelucrat Tip de conector pentru sistemul de susținere a cablurilor înșurubat Variantă pentru încărcări mari da Date tehnice
Diagramă de încărcare a jgheabului de cabluri pentru încărcări mari tip WKSG 160
-
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
-
Lăţime între reazeme în m
-
Săgeată lonjeron, în mm la kN/m admişi
-
Schema de încărcare la procedeul de efectuare a probelor
-
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
-
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
-
- Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare

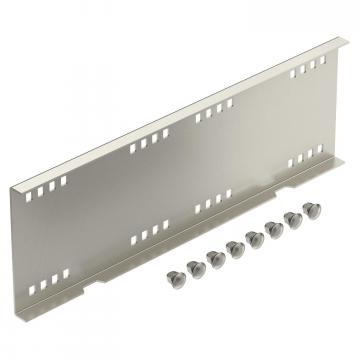

Legătură longitudinală A2
WRVL 160 A2 6227724 2 Bucată
Capac cu zăvoare A2
WDRL 1116 60 A2 6227368 3 m - Materiale de descărcat
-
