Jgheab de cabluri pentru încărcări mari WKSG 160 FT
Nr. art. 6098566 | EAN 4012196656295
- Descrierea produsului
-
Descrierea produsuluiSistem de poduri de cabluri pentru încărcări mari, perforat, cu înălţimea laturilor 160 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
-
- Date tehnice
-
Date tehnice
Amprenta CO₂ (GWP) de la leagăn la poartă 30,2382 kg CO₂e / 1 Metru Atenuare magnetică datorată ecranării cu capac 50 dB Atenuare magnetică datorată ecranării fără capac 20 dB Culoare zinc Dimensiune 600x6000 Dimensiune 160x600x6000 Dimensiune L 6000 mm Dimensiune B 600 mm Distanţa dintre reazeme 3,0m 3 kN/m Distanţa dintre reazeme 3,5m 2,73 kN/m Distanţa dintre reazeme 4,0m 2,5 kN/m Distanţa dintre reazeme 4,5m 2,24 kN/m Distanţa dintre reazeme 5,0m 2 kN/m Distanţa dintre reazeme 6,0m 1,6 kN/m Distanţa dintre reazeme 7,0m 1,3 kN/m Distanţa dintre reazeme 8,0m 1 kN/m Execuţie legătură fără piesă de legătură Grosimea tablei 2 mm Înălţime 160 mm Lăţimea 600 mm Lungime 6000 mm Lungime utilă 6000 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforație de montaj în bază da Perforaţie laterală da Secţiune utilă 91400 mm² Secţiune utilă 914 cm² Suprafaţă = zincat prin imersie Tip de conector pentru sistemul de susținere a cablurilor înșurubat Variantă pentru încărcări mari da Date tehnice
Diagramă de încărcare a jgheabului de cabluri pentru încărcări mari tip WKSG 160
-
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
-
Lăţime între reazeme în m
-
Săgeată lonjeron, în mm la kN/m admişi
-
Schema de încărcare la procedeul de efectuare a probelor
-
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
-
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
-
- Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Legătură longitudinală FT
WRVL 160 FT 6227716 2 Bucată

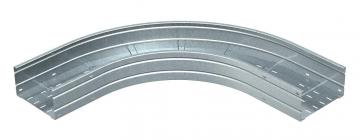

Cot 90° 160 FT
WRB 90 166 FT 6098746 1 Bucată
Capac cu zăvoare DD
WDRL 1116 60 DD 6227616 3 m
Perete de separaţie 110 FS
TSG 110 FS 6062122 3 m
Eclisă de îmbinare DD
SSLB 600 DD 7070334 20 Bucată - Materiale de descărcat
-
Specificații WKSG 166 FT / 6098566 , 0.38MB , pdfDeclarație de conformitate UE WKSG 166 FT / 6098566 , 0.13MB , pdfDeclarație de mediu pentru produs (EPD) WKSG 166 FT / 6098566 , 1.48MB , pdfDeclarație de Conformitate pentru UK WKSG 166 FT / 6098566 , 0.09MB , pdfREACH Declarație de conformitate WKSG 166 FT / 6098566 , 0.12MB , pdfRoHS Declarație de conformitate WKSG 166 FT / 6098566 , 0.12MB , pdfAutorizație de utilizare Certificat de conformitate UL WKLG 110 160 WKSG 110 160 , 0.26MB , pdfInstrucțiuni de montaj General information on the mounting , 2.65MB , pdf
