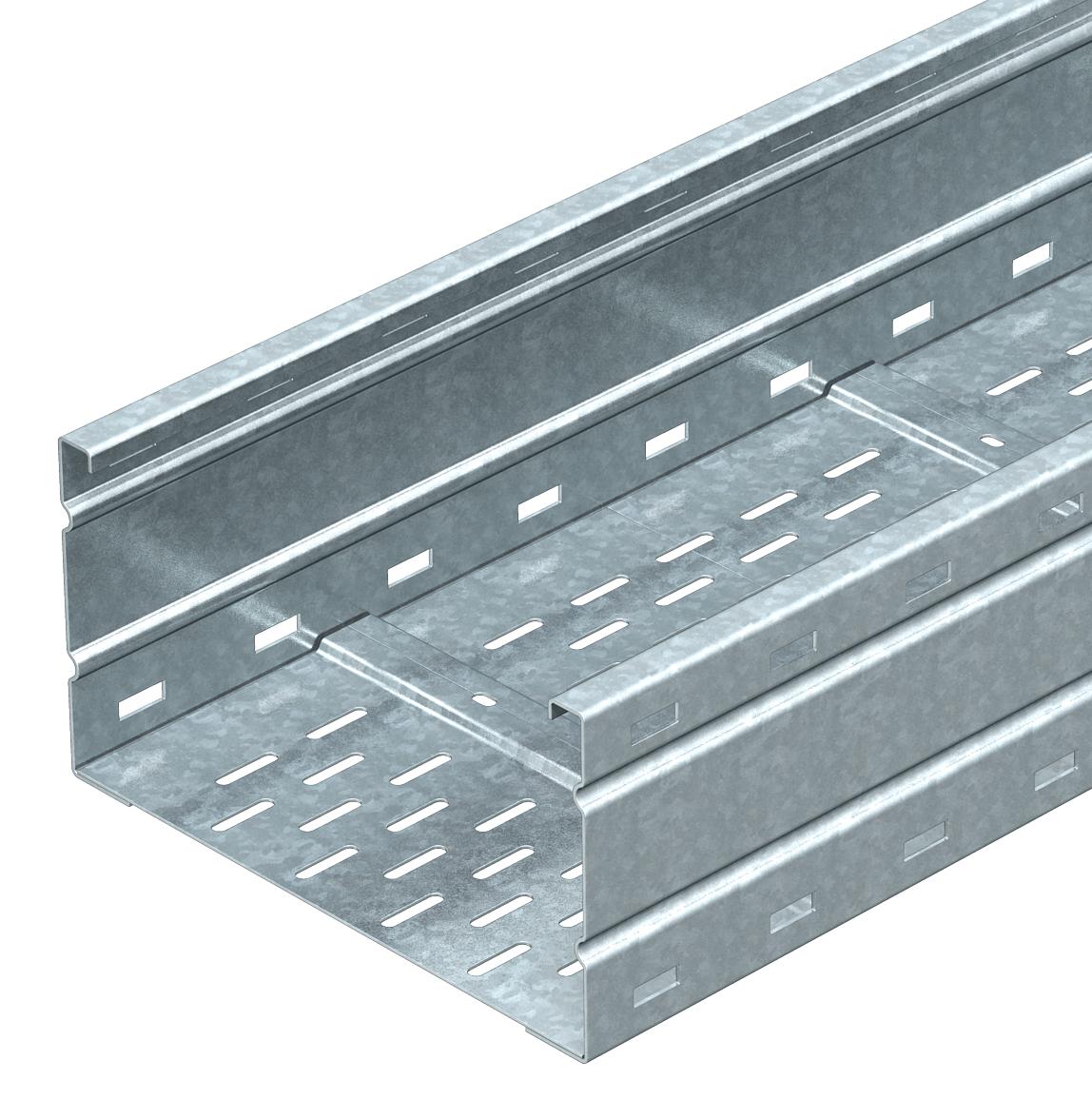

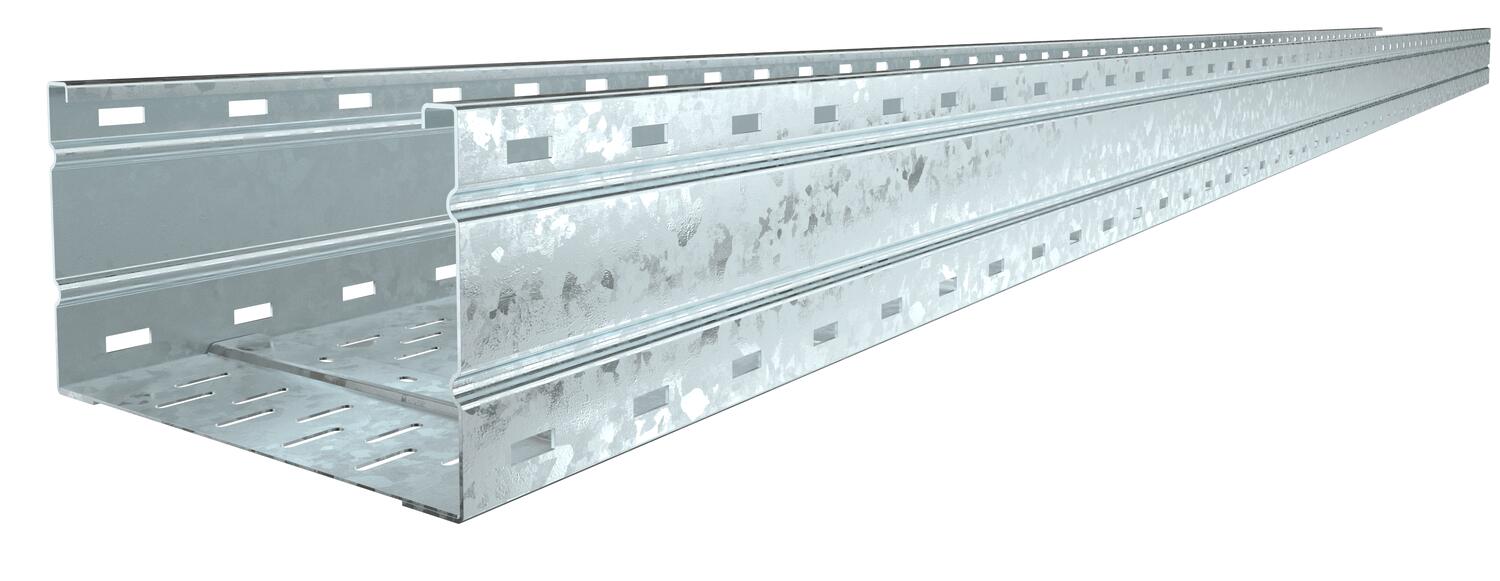

Jgheab de cabluri pentru încărcări mari WKSG 160 FT
Nr. art. 6098550 | EAN 4012196810734
- Descrierea produsului
-
Descrierea produsuluiSistem de poduri de cabluri pentru încărcări mari, perforat, cu înălţimea laturilor 160 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
-
- Date tehnice
-
Date tehnice

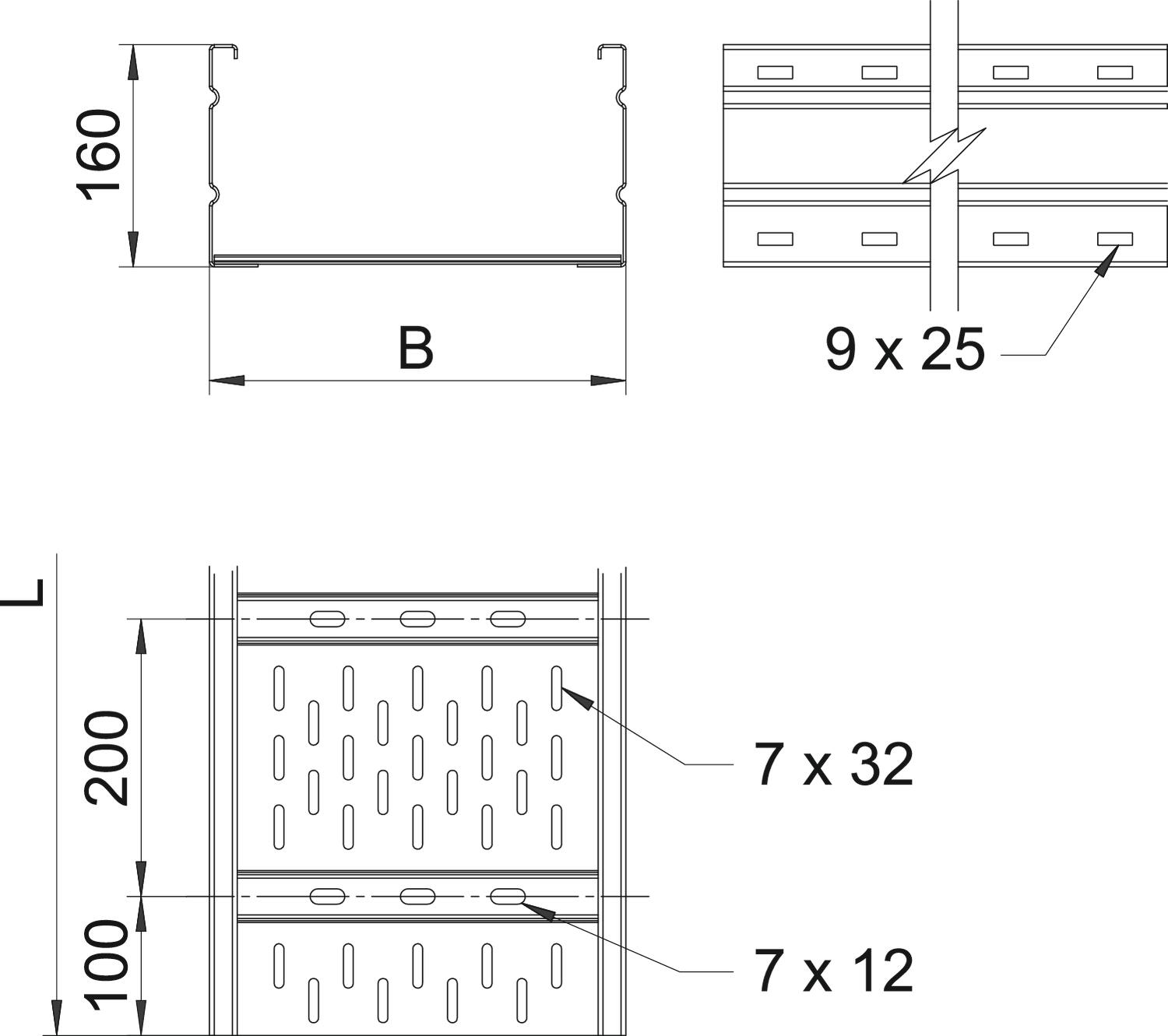

Amprenta CO₂ (GWP) de la leagăn la poartă 19,7648 kg CO₂e / 1 Metru Atenuare magnetică datorată ecranării cu capac 50 dB Atenuare magnetică datorată ecranării fără capac 20 dB Culoare zinc Dimensiune 160x200x6000 Dimensiune 200x6000 Dimensiune L 6000 mm Dimensiune B 200 mm Distanţa dintre reazeme 3,0m 2,9 kN/m Distanţa dintre reazeme 3,5m 2,59 kN/m Distanţa dintre reazeme 4,0m 2,3 kN/m Distanţa dintre reazeme 4,5m 2,04 kN/m Distanţa dintre reazeme 5,0m 1,8 kN/m Distanţa dintre reazeme 6,0m 1,4 kN/m Distanţa dintre reazeme 7,0m 1 kN/m Distanţa dintre reazeme 8,0m 0,7 kN/m Execuţie legătură fără piesă de legătură Grosimea tablei 2 mm Înălţime 160 mm Lăţimea 200 mm Lungime 6000 mm Lungime utilă 6000 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforație de montaj în bază da Perforaţie laterală da Secţiune utilă 30200 mm² Secţiune utilă 302 cm² Suprafaţă = zincat prin imersie Tip de conector pentru sistemul de susținere a cablurilor înșurubat Variantă pentru încărcări mari da Date tehnice
Diagramă de încărcare a jgheabului de cabluri pentru încărcări mari tip WKSG 160
-
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
-
Lăţime între reazeme în m
-
Săgeată lonjeron, în mm la kN/m admişi
-
Schema de încărcare la procedeul de efectuare a probelor
-
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
-
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
-
- Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare

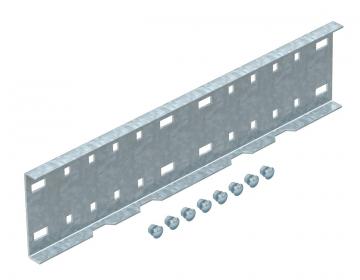

Legătură longitudinală FT
WRVL 110 FT 6091180 2 Bucată

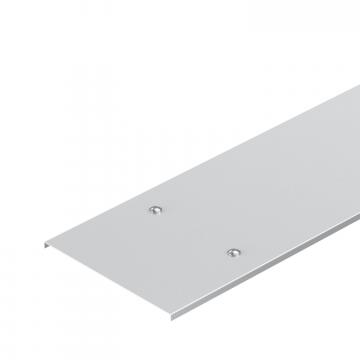

Capac cu zăvoare DD
WDRL 1116 20 DD 6227600 3 m
Perete de separaţie 110 FS
TSG 110 FS 6062122 3 m
Eclisă de îmbinare DD
SSLB 200 DD 7070314 20 Bucată - Materiale de descărcat
-
