Jgheab de cabluri pentru încărcări mari WKSG 110 FS nu | 6000 | 600 | 2

Jgheab de cabluri pentru încărcări mari WKSG 110 FS

Nr. art. 6098127 | EAN 4012196351671

Nr. art. / Tip

Menținerea în funcțiune	nu

Lungime	6000 mm

Lăţimea

Grosimea tablei	2 mm

Descrierea produsului

Descrierea produsului

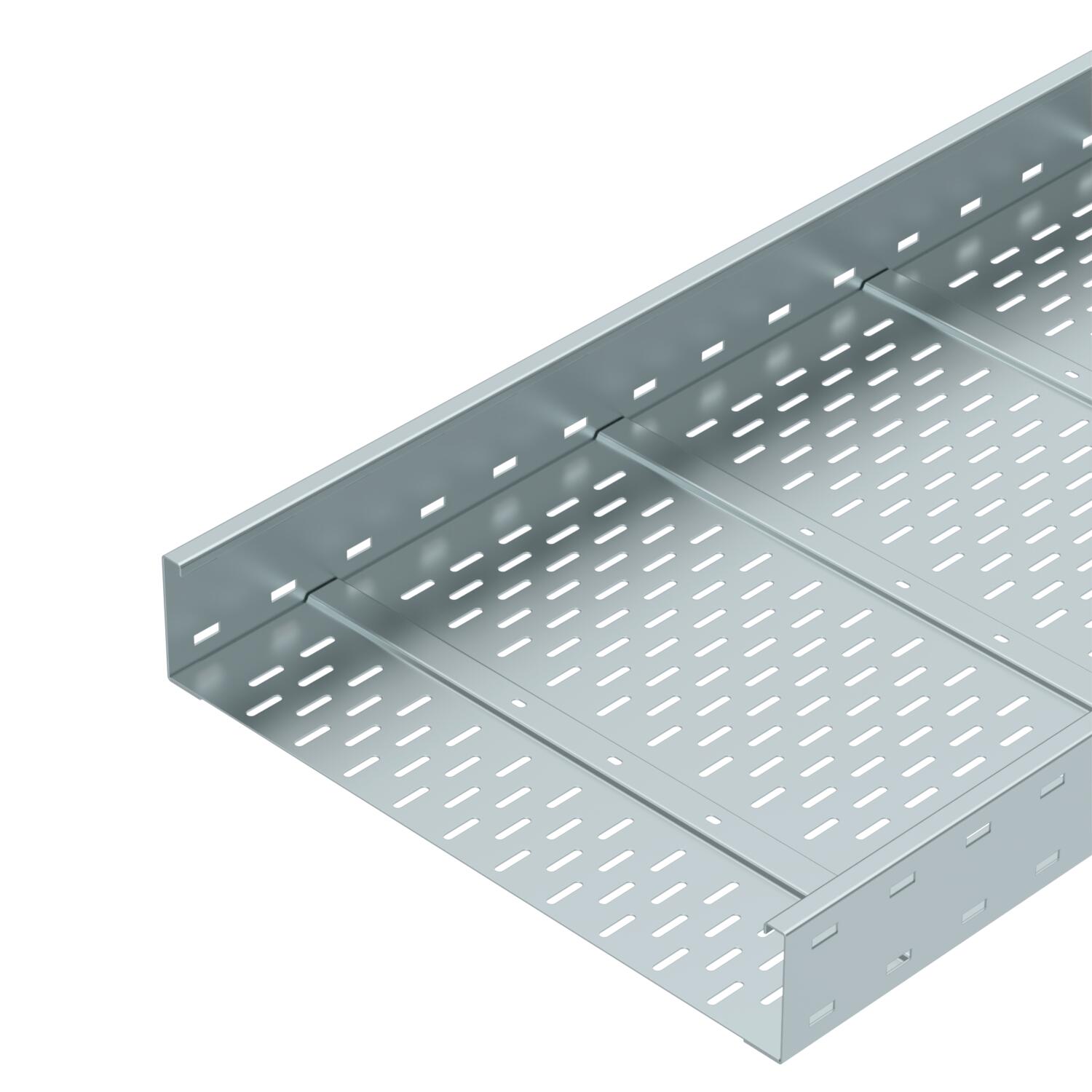

Sistem de poduri de cabluri pentru încărcări mari, perforat, cu înălţimea laturilor 110 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Date tehnice

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	28,2117 kg CO₂e / 1 Metru
Atenuare magnetică datorată ecranării cu capac	50 dB
Atenuare magnetică datorată ecranării fără capac	20 dB
Culoare	zinc

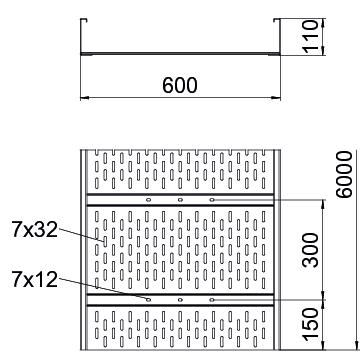

Dimensiune	110 x 600
Dimensiune	110x600x6000
Dimensiune L	6000 mm
Dimensiunea H	10 mm
Dimensiune B	600 mm
Distanţa dintre reazeme 3,0m	2,9 kN/m
Distanţa dintre reazeme 3,5m	2,43 kN/m
Distanţa dintre reazeme 4,0m	2 kN/m
Distanţa dintre reazeme 4,5m	1,72 kN/m
Distanţa dintre reazeme 5,0m	1,5 kN/m
Distanţa dintre reazeme 6,0m	1 kN/m
Distanţa dintre reazeme 7,0m	0,7 kN/m
Distanţa dintre reazeme 8,0m	0,4 kN/m

Execuţie legătură	fără piesă de legătură
Grosimea tablei	2 mm
Înălţime	110 mm
Lăţimea	600 mm
Lungime	6000 mm
Lungime utilă	6000 mm
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	da
Perforaţie laterală	da
Secţiune utilă	614 cm²
Secţiune utilă	61400 mm²
Suprafaţă	zincat în bandă
Tip de conector pentru sistemul de susținere a cablurilor	înșurubat
Variantă pentru încărcări mari	da

Date tehnice

Diagramă de încărcare a jgheabului pentru încărcări mari tip WKSG 110

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Menținerea în funcțiune	Lungime	Lăţimea	Grosimea tablei	Nr. art.	Cantitate	cea mai mică unitate de vânzare
WKSG 120 FS	nu	6000 mm	200 mm	2 mm	6098111	m	6 m
WKSG 130 FS	nu	6000 mm	300 mm	2 mm	6098115	m	6 m
WKSG 140 FS	nu	6000 mm	400 mm	2 mm	6098119	m	6 m
WKSG 150 FS	nu	6000 mm	500 mm	2 mm	6098123	m	6 m
WKSG 160 FS	nu	6000 mm	600 mm	2 mm	6098127	m	6 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală FS	WRVL 110 FS	6091164	Bucată	2 Bucată
Cot 90° 110 FS	WRB 90 160 FS	6098320	Bucată	1 Bucată
Capac cu zăvoare FS	WDRL 1116 60 FS	6227465	m	3 m
Perete de separaţie 85 FS	TSG 85 FS	6062114	m	3 m
Eclisă de îmbinare FS	SSLB 600 FS	7070233	Bucată	20 Bucată
