Jgheab de cabluri pentru încărcări mari WKSG 110 FS
Nr. art. 6098123 | EAN 4012196351619
- Descrierea produsului
-

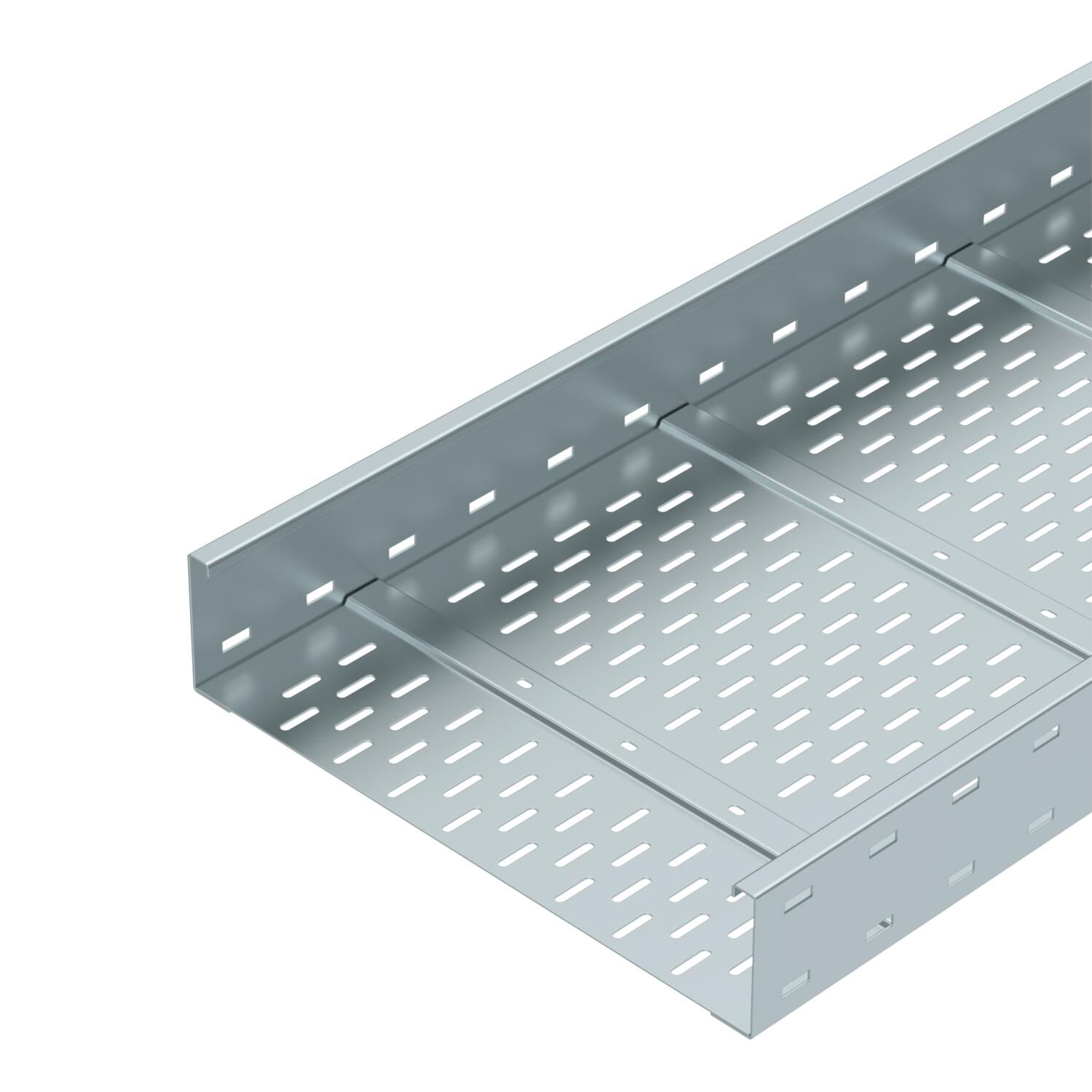

Descrierea produsuluiSistem de poduri de cabluri pentru încărcări mari, perforat, cu înălţimea laturilor 110 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
-
- Date tehnice
-
Date tehnice

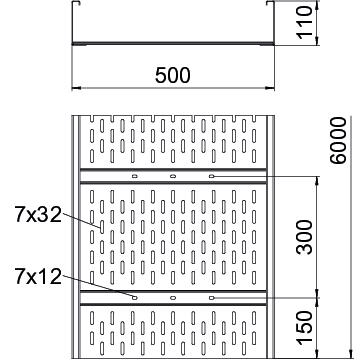

Amprenta CO₂ (GWP) de la leagăn la poartă 25,4908 kg CO₂e / 1 Metru Atenuare magnetică datorată ecranării cu capac 50 dB Atenuare magnetică datorată ecranării fără capac 20 dB Culoare zinc Dimensiune 500 x 110 Dimensiune 110x500x6000 Dimensiune L 6000 mm Dimensiunea H 10 mm Dimensiune B 500 mm Distanţa dintre reazeme 3,0m 2,9 kN/m Distanţa dintre reazeme 3,5m 2,43 kN/m Distanţa dintre reazeme 4,0m 2 kN/m Distanţa dintre reazeme 4,5m 1,72 kN/m Distanţa dintre reazeme 5,0m 1,5 kN/m Distanţa dintre reazeme 6,0m 1 kN/m Distanţa dintre reazeme 7,0m 0,7 kN/m Distanţa dintre reazeme 8,0m 0,4 kN/m Execuţie legătură fără piesă de legătură Grosimea tablei 2 mm Înălţime 110 mm Lăţimea 500 mm Lungime 6000 mm Lungime utilă 6000 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforație de montaj în bază da Perforaţie laterală da Secţiune utilă 51100 mm² Secţiune utilă 511 cm² Suprafaţă zincat în bandă Tip de conector pentru sistemul de susținere a cablurilor înșurubat Variantă pentru încărcări mari da Date tehnice
Diagramă de încărcare a jgheabului pentru încărcări mari tip WKSG 110
-
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
-
Lăţime între reazeme în m
-
Săgeată lonjeron, în mm la kN/m admişi
-
Schema de încărcare la procedeul de efectuare a probelor
-
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
-
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
-
- Toate tipurile
-
Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Legătură longitudinală FS
WRVL 110 FS 6091164 2 Bucată
Cot 90° 110 FS
WRB 90 150 FS 6098316 1 Bucată
Capac cu zăvoare FS
WDRL 1116 50 FS 6227457 3 m
Perete de separaţie 85 FS
TSG 85 FS 6062114 3 m
Eclisă de îmbinare FS
SSLB 500 FS 7070225 20 Bucată - Materiale de descărcat
-
