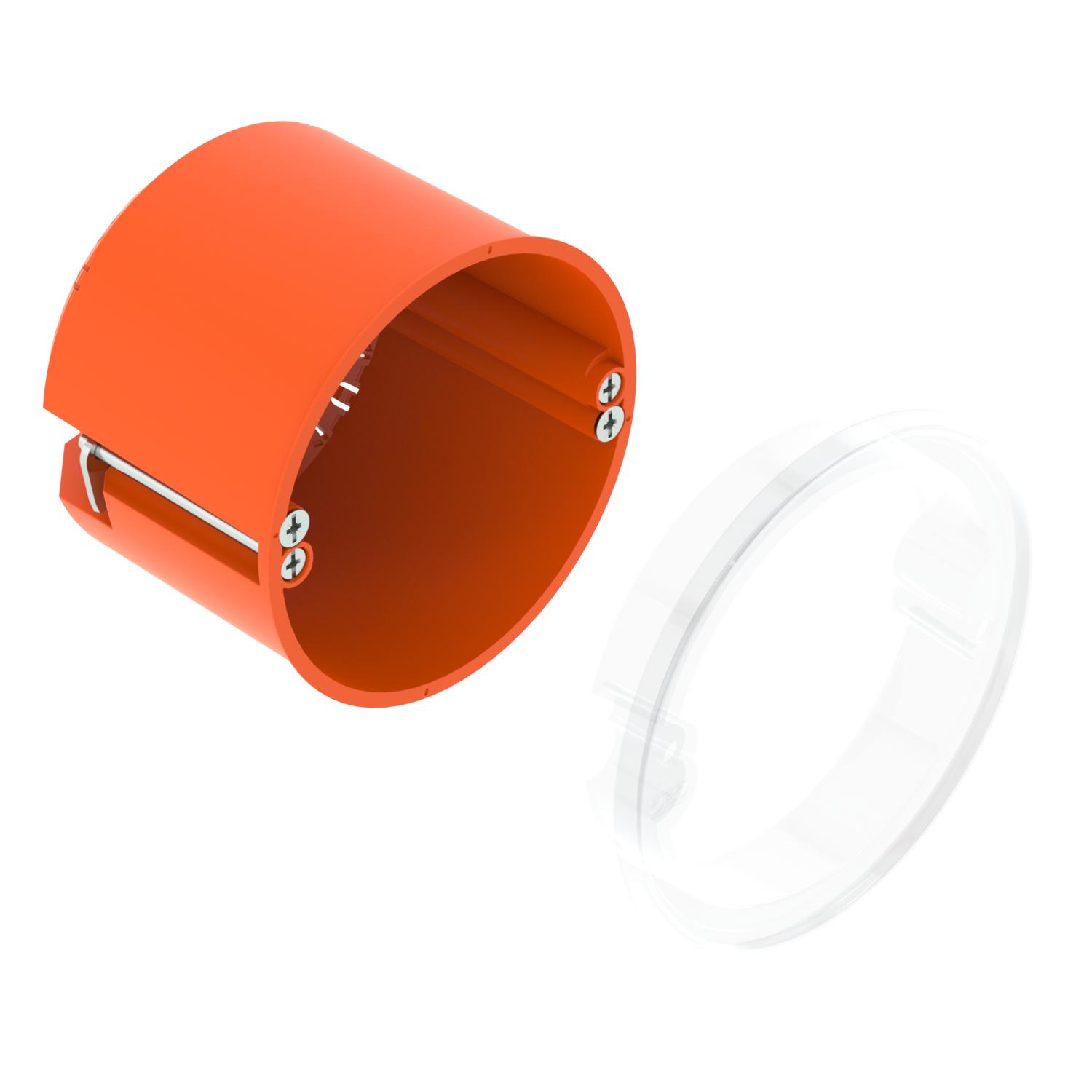

HW Doză pentru pereți falși 61, CEE/PERILEX, cu inel de etanșare
Nr. art. 2003819 | EAN 4012196700790
- Descrierea produsului
-
Descrierea produsuluiCEE/PERILEX - Doză în pereți falși cu inel de etanșare, cu o adâncime de până la 61 mm și o grosime a plăcii între 5 - 40 mm.
• 2 orificii șuruburi
• șuruburi de aparat, cleme de fixare
• 3 perforații pentru țeavă Ø 20 și 25 mm
• 3 intrări pentru cabluri NYM- 3 x 2,5 mm² sau 5 x 1,5 mm²
• 2 intrări pentru cabluriNYM- 5 x 2,5 mm² sau 7 x 1,5 mm²
• 1 intrare pentru cabluri NYM 3 x 1,5 mm²
Conform DIN EN 60670-1, DIN EN 60670-22 și DIN 49073-1.
-
- Date tehnice
-
Date tehnice
Amprenta CO₂ (GWP) de la leagăn la poartă 0,118 kg CO₂e / 1 Bucată Capac fără Corespunzător pentru grosimea plăcii max. 40 mm Corespunzător pentru grosimea plăcii min. 5 mm Cu şuruburi da Culoare portocaliu Diametru 74 mm Diametrul găurii de frezat 74 mm Dimensiune Ø74mm, H61mm Dimensiuni cabluri 3 x 1,5 mm² 1 Dimensiuni cabluri 3 x 2,5 mm² / 5 x 1,5 mm² 3 Dimensiuni cabluri 5 x 2,5 mm² / 7 x 1,5 mm² 2 Distanţa dintre şuruburile pe capac 67 mm Etanș nu fără halogeni da Fixarea aparatelor Şuruburi Fixarea capacului Şuruburi Formă rotund ignifug conform VDE 0471/IEC 60695-2-11, temperatură de verificare 850 °C Înălţime 61 mm Material Polipropilenă Număr de introduceri 9 Număr de utilizări 1 pentru diametrul ţevii 20/25 mm Rezistenţă la şoc da Secțiune transversală nominală max. 2,5 mm² Secțiune transversală nominală min. 1,5 mm² Ștuț fără Tensiune nominală 400 V Tip de introducere_ NYM Conductori și țevi Tip de protecţie IP34 Tip de trecere prin carcasă Deschidere de tip breakout Treceri combinate Ø 20 / 25 mm 3 - Toate tipurile
