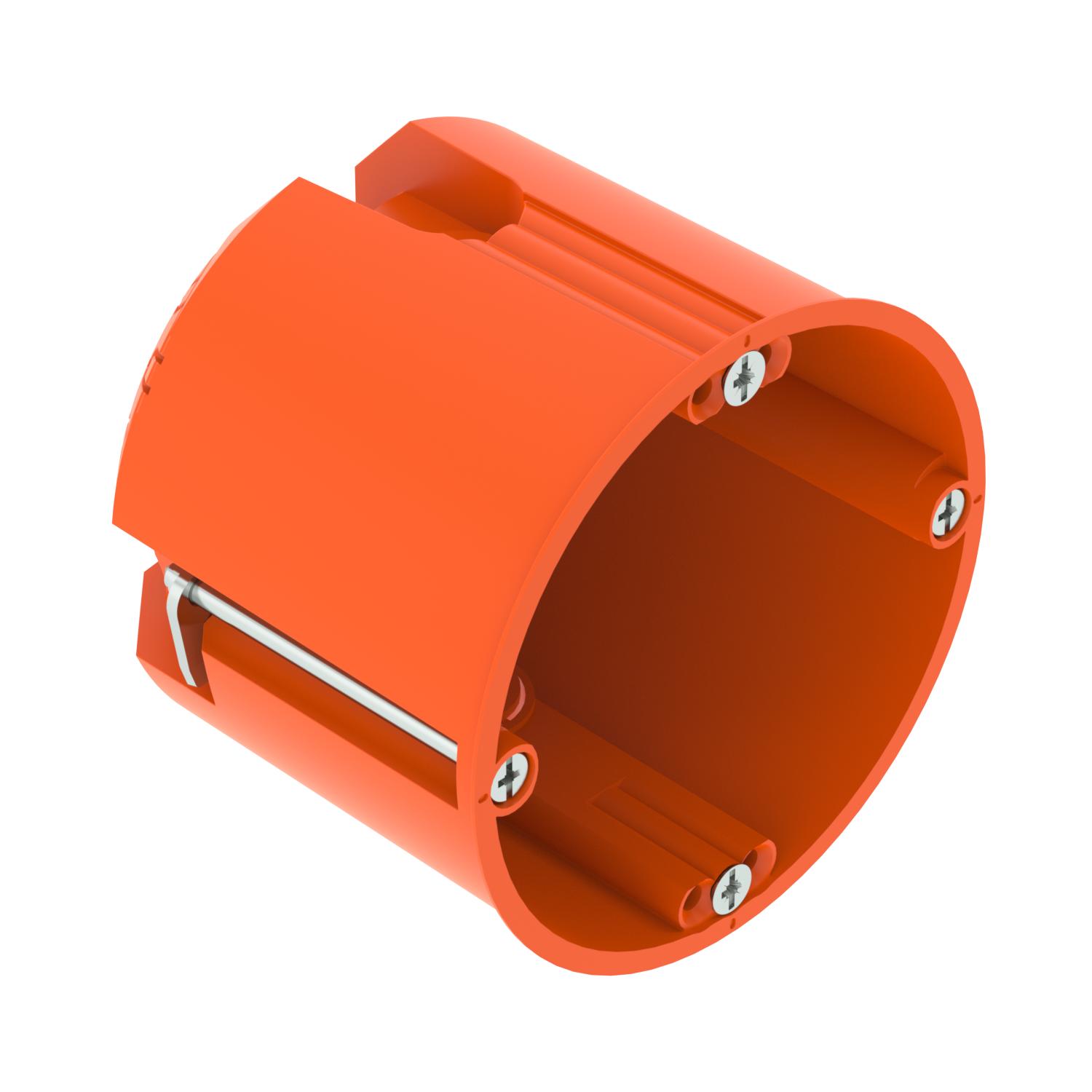

HW Doză de aparate/de conexiuni pentru pereţi falşi 61
Nr. art. 2003804 | EAN 4012196687084
- Descrierea produsului
-
Descrierea produsuluiDoză în pereți falși cu o adâncime de până la 61 mm și o grosime a plăcii între 5 - 40 mm.
• 2 x 3 locuri pentru șurub
• Șuruburi pentru aparate, cleme
• 2 intrări Ø 20 und 25 mm
• 4 intrări pentru conductor NYM 3 x 1,5 mm
• 2 intrări pentru conductor NYM 3 x 2,5 mm² sau 5 x 1,5 mm²
• 2 intrări pentru conductor NYM 5 x 2,5 mm² sau 7 x 1,5 mm²
• Legătură cu următoarea doză de aparate cu ștuț de legătură tip ZH 11-V
Accesorii livrate: 10 x ștuțuri, tip ZH 11-V
Conform DIN EN 60670-1, DIN EN 60670-22 și DIN 49073-1.
-
- Date tehnice
-
Date tehnice
Amprenta CO₂ (GWP) de la leagăn la poartă 0,104 kg CO₂e / 1 Bucată Capac fără Corespunzător pentru grosimea plăcii max. 40 mm Corespunzător pentru grosimea plăcii min. 5 mm Cu şuruburi da Culoare portocaliu Diametru 68 mm Diametrul găurii de frezat 68 mm Dimensiune Ø68mm, H61mm Dimensiuni cabluri 3 x 1,5 mm² 4 Dimensiuni cabluri 3 x 2,5 mm² / 5 x 1,5 mm² 2 Dimensiuni cabluri 5 x 2,5 mm² / 7 x 1,5 mm² 2 Dimensiuni cabluri pentru curenți slabi 2 Etanș nu fără halogeni da Fixarea aparatelor Şuruburi Fixarea capacului Şuruburi Formă rotund ignifug conform VDE 0471/IEC 60695-2-11, temperatură de verificare 850 °C Înălţime 61 mm Material Polipropilenă Număr de introduceri 10 Număr de utilizări 1 pentru diametrul ţevii 20/25 mm Rezistenţă la şoc da Secțiune transversală nominală max. 2,5 mm² Secțiune transversală nominală min. 1,5 mm² Ștuț Suport de conectare Tensiune nominală 400 V Tip de introducere_ Conductor NYM pentru conexiuni de date Tip de protecţie IP30 Tip de trecere prin carcasă Deschidere de tip breakout - Toate tipurile
-
Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Inel de egalizare HW
ZH 68-AR 2003840 10 Bucată
HW Inel de egalizare 10
ZH 10-AR 2003842 25 Bucată
HW Inel de egalizare 20
ZH 20-AR 2003844 25 Bucată
Ștuț pentru legătura dozelor în pereți falși
ZH 11V 2003846 10 Bucată
Capac interior pentru doze în pereți falși.
ZH 60-ID 2003848 25 Bucată - Materiale de descărcat
-
Specificații HG 61 / 2003804 , 0.33MB , pdfDeclarație de conformitate UE HG 61 / 2003804 , 0.16MB , pdfREACH Declarație de conformitate HG 61 / 2003804 , 0.12MB , pdfRoHS Declarație de conformitate HG 61 / 2003804 , 0.12MB , pdfAutorizație de utilizare Certificare VDE HG 61 , 0.34MB , pdfInstrucțiuni de montaj Instrucțiuni de montaj doze în pereți falși , 8.26MB , pdf
