Generator connection box, type 2, for 2 x 1 string IP67

Generator connection box, type 2, for 2 x 1 string

Nr. art. 5088415 | EAN 4012197365042

Nr. art. / Tip	5088415 / PVG-C1000K 110

Tip de protecţie	IP67

Descrierea produsului

Descrierea produsului

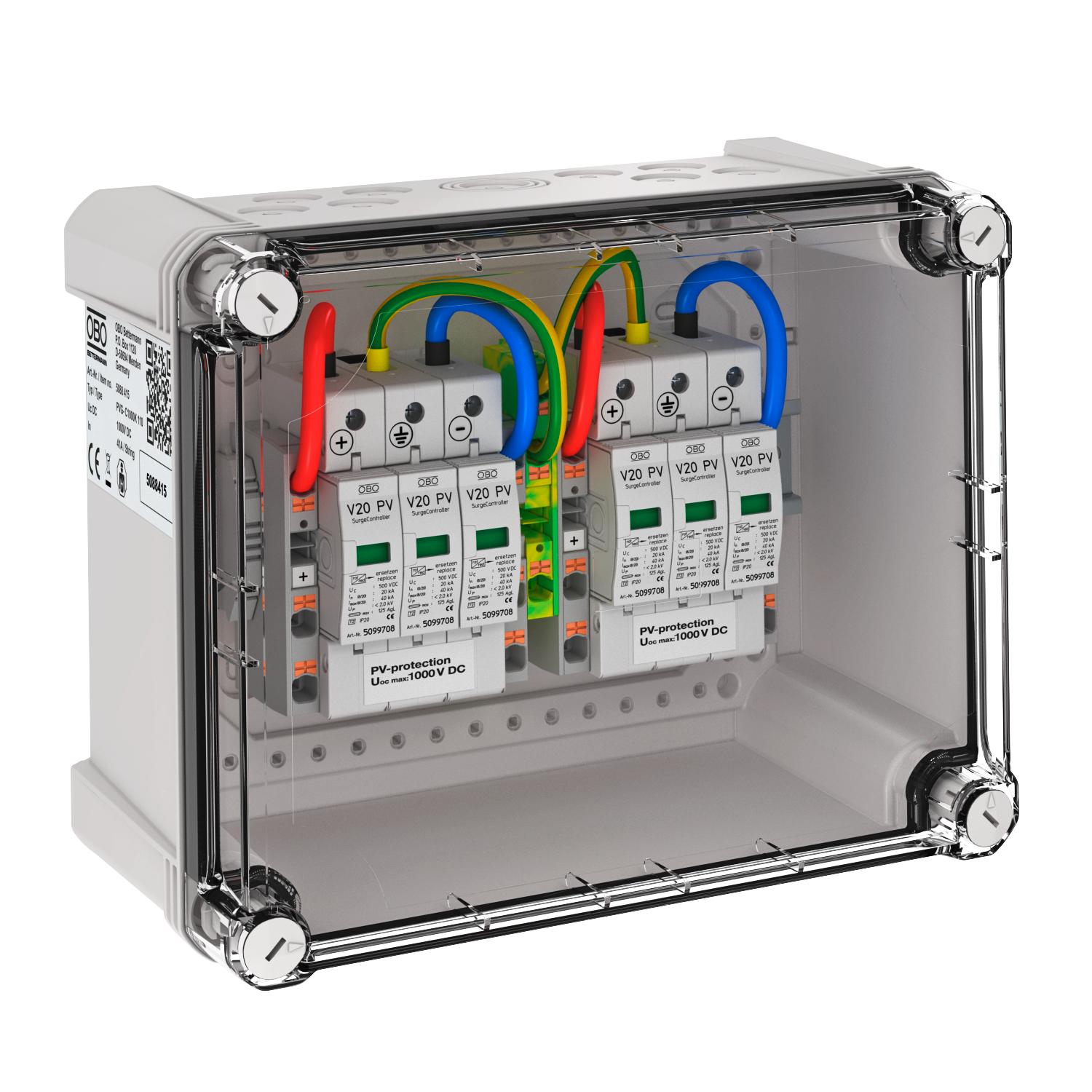

Generator connection box, type 2, for photovoltaic systems, to connect 2 x 1 string. For DC protection of the inverter.

• Varistor arrester, plug-in, with separation device in error-resistant Y circuit according to VDE 0100-712 (50539-12)

• Low DC protection level: < 4.0 kV (Uoc max = 1,000 V DC)

• 2 protection devices with 2 push-in terminals each of up to 6 mm² pre-installed in the housing, up to 41 A DC per terminal

• Polycarbonate housing (IP67), UV-resistant for exterior use, incl. cable gland set and pressure compensation element

Additional measures may be required if there is the risk of condensation formation through wind, ice, temperature or sun!

Date tehnice

Date tehnice

adâncime	125 mm
Anschlussart Generatoranschlusskasten	Push-in terminal
Clasă de încercare tip 1	nu
Clasă de încercare tip 2	da
Clasă de încercare tip 3	nu
Clasa de solicitare conform EN 61643-11	Tip 2
Configuraţia rețelei DC	da
CP nr.	1→2
Culoare	gri deschis; RAL 7035
Curent maxim de descărcare (8/20 μs)	40 kA
Curent nominal de descărcare (8/20 µs)	20 kA
Dimensiune	1000V DC
Echipat cu separator de sarcină	nu
Entries per MPPT	1
Exits per MPPT	1
Formă a reţelei	DC
Funcție de monitorizare	nu
Grad de protecție IK	IK08
Grosimea maxim de ieșire	41 A
Grosimea maxim de intrare per șir	41 A
Grosimea maximă de intrare CC	1000 V

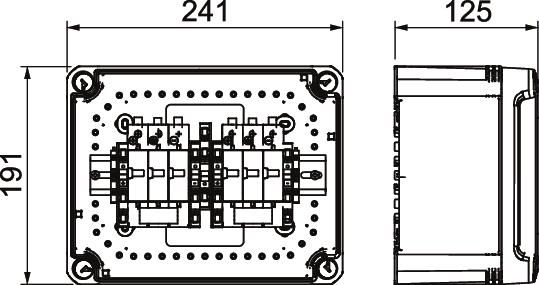

Înălţime	191 mm
Interval de temperatură aplicabil max.	65 °C
Interval de temperatură aplicabil min.	-25 °C
Lăţimea	240 mm

Material carcasă	PC
Număr intrări	1
Numărul de intrări de șiruri	1
Numărul de intrări pentru cabluri	8
Number of MPPTs	2
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	10 AWG
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	6 mm²
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	21 AWG
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	0,5 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	8 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	10 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	21 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	0,5 mm²
Semnalizare în interiorul aparatului	optică
Siguranţă maximă	125 A
SPD conform IEC 61643-1	clasa II
Temperatură operațională max.	60 °C
Temperatură operațională min.	-25 °C
Tensiune maximă de funcţionare continuă DC	1000 V
Timp de acţionare	<25 ns
Tip de cablu pentru aparatele de protecție la supratensiune	Linie de alimentare CC (PV)
Tip de intrare	Presetupă
Tip de montaj	montat în prealabil în carcasă
Tip de protecţie	IP67
Variantă	For 2 MMPT and with push-in terminals
