Doză pereți falși 61, etanșă la vânt
Nr. art. 2003826 | EAN 4012196865499
- Descrierea produsului
-

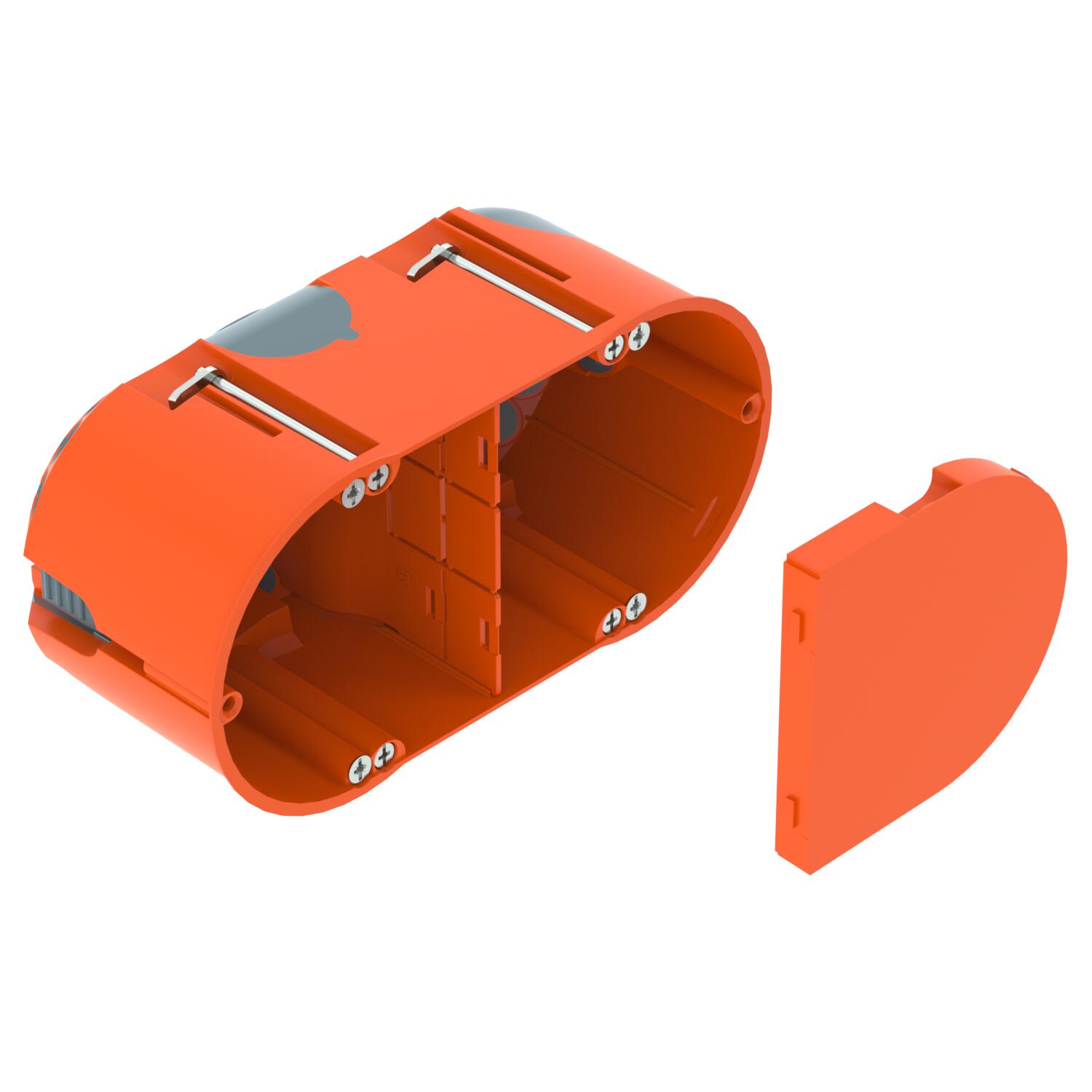

Descrierea produsuluiDoză în pereți falși cu membrane, capac și perete despărțitor pentru montajul în pereți falși, cu adâncime de minim 61 mm.
• 6 locuri pentru șurub
• Șuruburi pentru aparate, cleme
• 4 intrări Ø 20 und 25 mm
• 4 intrări pentru conductor NYM 3 x 1,5 mm
• 2 intrări pentru conductor NYM 3 x 2,5 mm² sau 5 x 1,5 mm²
• 2 intrări pentru conductor NYM 5 x 2,5 mm² sau 7 x 1,5 mm²
• Legătură cu următoarea doză de aparate cu ștuț de legătură tip ZH 11-V
Accesorii livrate: 10 x ștuțuri, tip ZH 11-V
Conform DIN EN 60670-1, DIN EN 60670-22 și DIN 49073-1.
-
- Date tehnice
-
Date tehnice

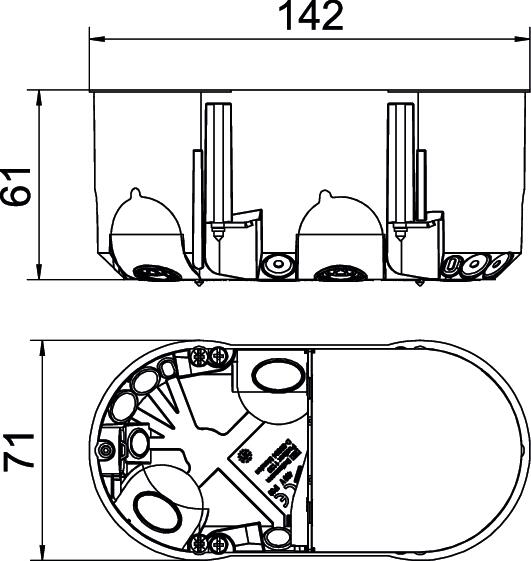

Amprenta CO₂ (GWP) de la leagăn la poartă 0,297 kg CO₂e / 1 Bucată Capac portocaliu Corespunzător pentru grosimea plăcii max. 40 mm Corespunzător pentru grosimea plăcii min. 5 mm Cu şuruburi da Culoare portocaliu / gri Diametrul găurii de frezat 68 mm Dimensiune 142x71 Dimensiuni cabluri 3 x 1,5 mm² 4 Dimensiuni cabluri 3 x 2,5 mm² / 5 x 1,5 mm² 2 Dimensiuni cabluri 5 x 2,5 mm² / 7 x 1,5 mm² 2 Dimensiuni cabluri pentru curenți slabi 2 Distanţa dintre şuruburile aparatului 61 mm Etanș da fără halogeni da Fixarea aparatelor Şuruburi Fixarea capacului cu oprire Formă oval ignifug conform VDE 0471/IEC 60695-2-11, temperatură de verificare 850 °C Înălţime 61 mm Lăţimea 71 mm Lungime 142 mm Material Polipropilenă/elastomer termoplastic Număr de introduceri 14 Număr de utilizări 2 pentru diametrul ţevii 20/25 mm Rezistenţă la şoc da Secțiune transversală nominală max. 2,5 mm² Secțiune transversală nominală min. 1,5 mm² Ștuț Suport de conectare Tensiune nominală 400 V Tip de protecţie IP30 Tip de trecere prin carcasă Membrană de inserție Treceri combinate Ø 20 / 25 mm 4 - Toate tipurile
