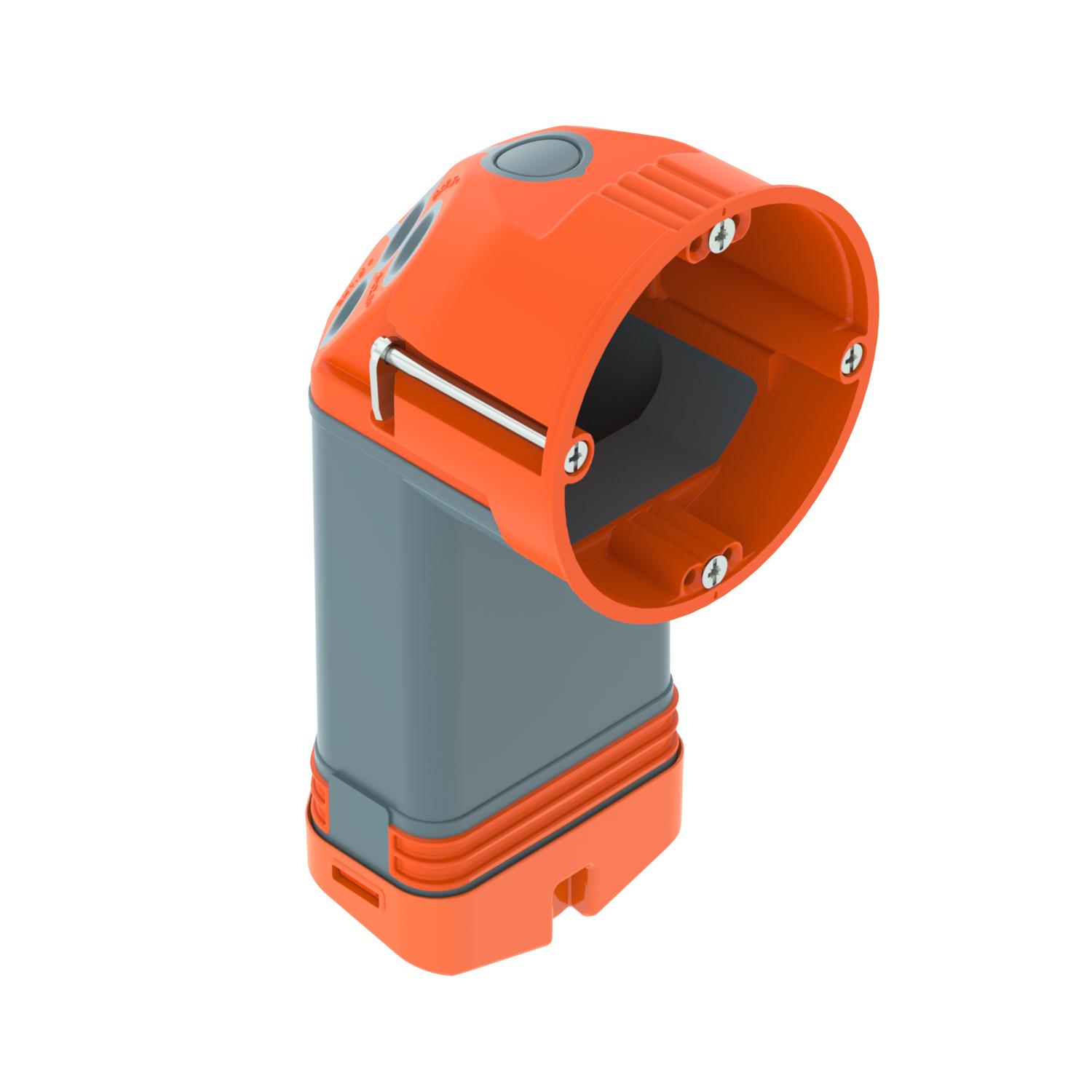

Doză în perete fals 74, etanșă la vânt, cu elastomer
Nr. art. 2003828 | EAN 4012197276676
- Descrierea produsului
-
Descrierea produsuluiDoză în pereți falși cu membrane, capac și perete despărțitor pentru montajul în pereți falși, cu adâncime de minim 75 mm și grosime a placării între 5-35 mm.
• 2 x 3 orificii intrari
• șuruburi de aparate, cleme
• 2 intrări conductor NYM- 3 x 1,5 mm²
• 2 intrări conductor NYM 3 x 2,5 mm² sau 5 x 1,5 mm²
• 2 intrări conductor NYM 5 x 2,5 mm² sau 7 x 1,5 mm²
• 2 intrări pentru țeavă Ø 20 und 25 mm în pardoseală
Conform DIN EN 60670-1, DIN EN 60670-22 și DIN 49073-1.
-
- Date tehnice
-
Date tehnice
Amprenta CO₂ (GWP) de la leagăn la poartă 0,294 kg CO₂e / 1 Bucată Corespunzător pentru grosimea plăcii max. 35 mm Corespunzător pentru grosimea plăcii min. 5 mm Cu şuruburi da Culoare portocaliu / gri Diametru 68 mm Diametrul găurii de frezat 68 mm Dimensiuni cabluri 3 x 1,5 mm² 2 Dimensiuni cabluri 3 x 2,5 mm² / 5 x 1,5 mm² 2 Dimensiuni cabluri 5 x 2,5 mm² / 7 x 1,5 mm² 2 Distanţa dintre şuruburile pe capac 61 mm Etanș da fără halogeni da Fixarea aparatelor Şuruburi Fixarea capacului Şuruburi Formă altele ignifug conform VDE 0471/IEC 60695-2-11, temperatură de verificare 850 °C Înălţime 77 mm Lăţimea 71 mm Lungime 154 mm Material Polipropilenă/elastomer termoplastic Număr de introduceri 8 Număr de utilizări 1 pentru diametrul ţevii 20/25 mm Rezistenţă la şoc da Secțiune transversală nominală max. 2,5 mm² Secțiune transversală nominală min. 1,5 mm² Ștuț Suport de conectare Tensiune nominală 400 V Tip de protecţie IP30 Tip de trecere prin carcasă Membrană de inserție Treceri combinate Ø 20 / 25 mm 2 - Toate tipurile
