Doză de derivaţie X 16
Nr. art. 2005020 | EAN 4012196577446
- Descrierea produsului
-

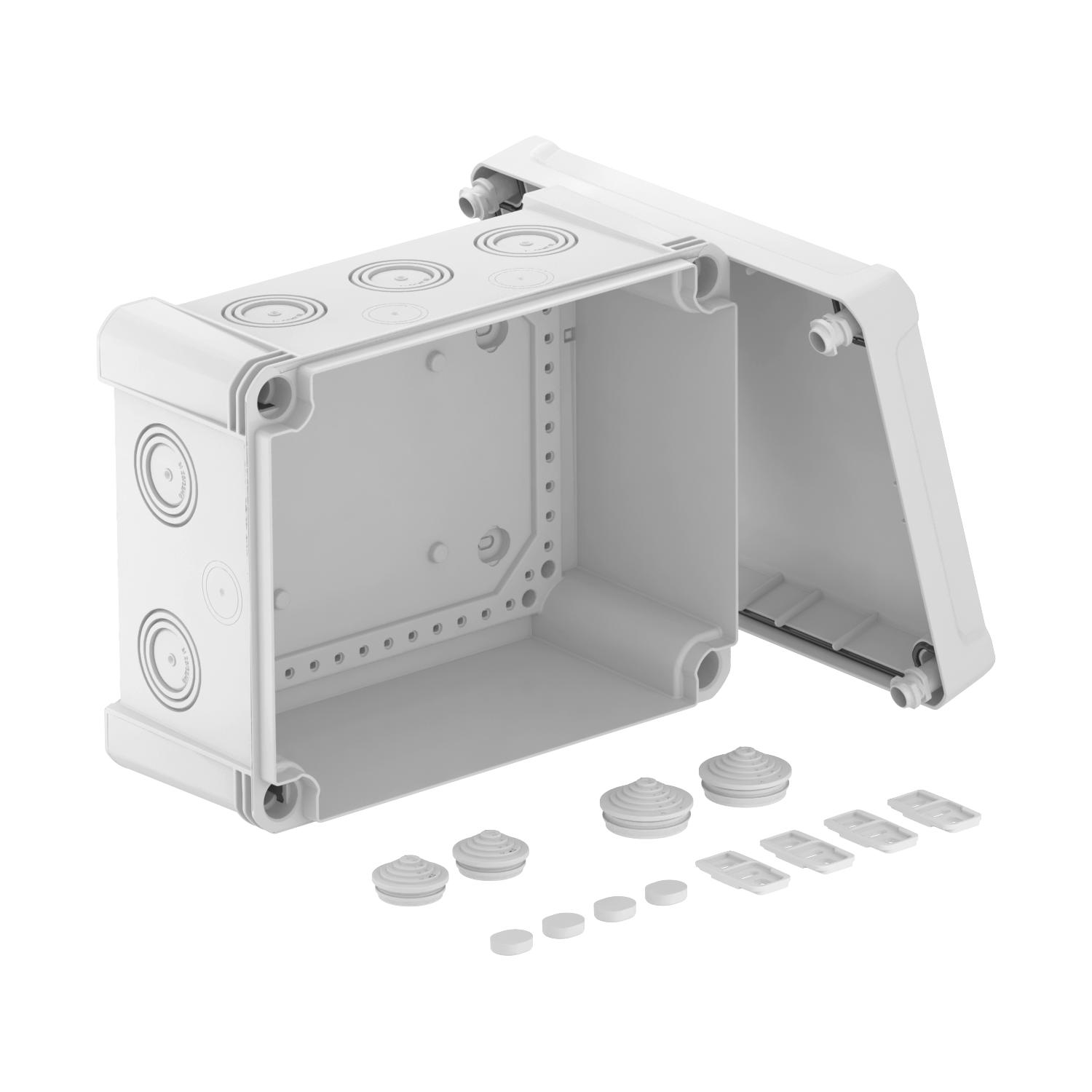

Descrierea produsuluiDoze de derivatie cu șină omega pentru conectarea cablurilor și conexiuni în mediul interior și exterior. Forme rectangulare și intrări preștantate. Recomandată pentru montaj pe perete și tavan cu posibilitatea de montaj din exterior, din interior sau montaj deasupra și pe colt. Grad deosebit de protectie la șoc IK09. Capac cu deschidere rapidă, sigilabil. Fabricat din materiale fără halogen și rezistente la UV. Conform normelor DIN EN 60670. Rezistente la foc conform DIN EN 60695-2-11, temperatura de testare 650°C. Rezistență la impact IK09 conform DIN EN 50102. Protectie IP67 conform DIN EN 60529.
-
- Date tehnice
-
Date tehnice

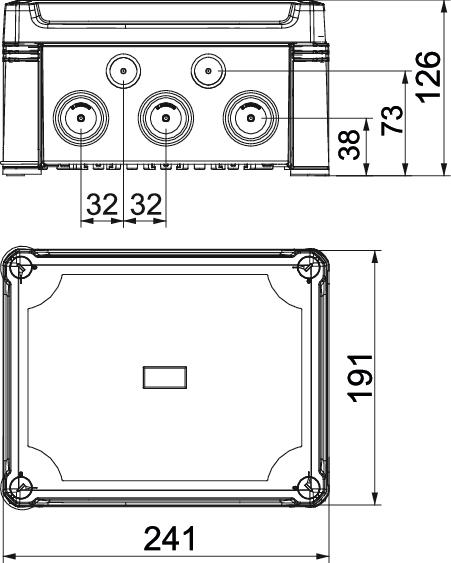

Amprenta CO₂ (GWP) de la leagăn la poartă 3,0078 kg CO₂e / 1 Bucată Capac opac Cu capac da Cu ecranare nu Culoare gri deschis; RAL 7035 Dimensiune 240x191x125 Dimensiuni interioare nete 227x177x110 mm Entries 10 x Ø25/32/40
Execuţie verificată în caz de explozie nu fără halogeni da Fixarea capacului înşurubat Formă dreptunghiular Grad de protecție IK IK09 ignifug conform VDE 0471/DIN 695 partea 2-1, temperatură de verificare 650 °C Înălţime 126 mm Înşiruibil da Interval de temperatură aplicabil max. 60 °C Interval de temperatură aplicabil min. -5 °C Introducere prin partea inferioară nu la echipare fără Lăţimea 191 mm Lungime 241 mm Material Policarbonat Număr de introduceri 10 Plombat da Ranforsat cu fibră de sticlă da Rezistenţă la intemperii da Rezistenţă la şoc da Secțiune transversală nominală max. 16 mm² Secțiune transversală nominală min. 6 mm² Tensiune nominală 750 V Tensiune Secțiunea conductorului 16 mm² Tensiunea de izolație măsurată Vi 750 V Tip de intrare Membrană gradată separabilă Tip de montaj Montaj pe perete/tavan Tip de protecţie IP67 Tip de trecere prin carcasă Ştanţare prealabilă - Toate tipurile
