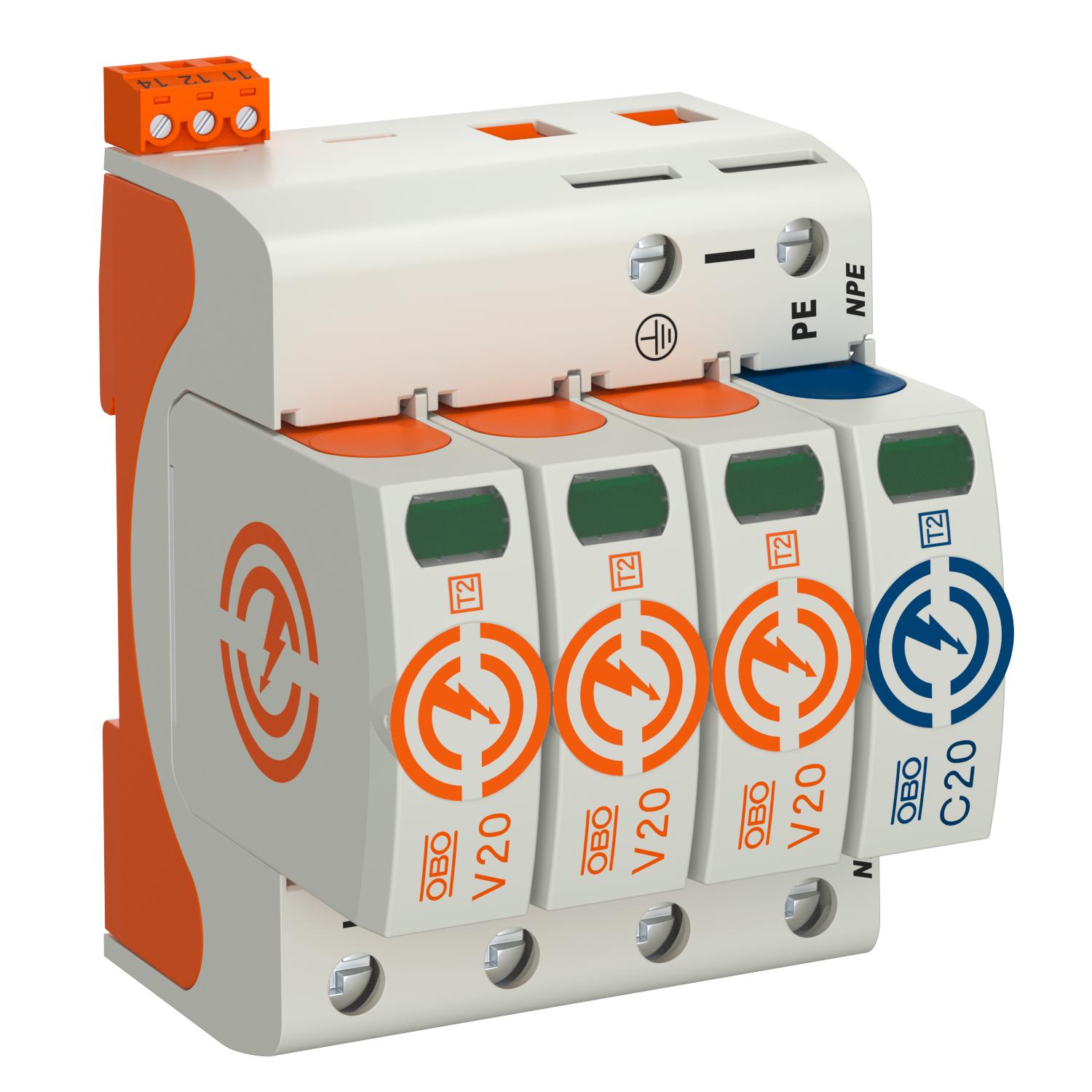

Descărcător de supratensiune V20, 3 poli + NPE și FS 150 V 3+N/PE | 150 | IP20

Descărcător de supratensiune V20, 3 poli + NPE și FS 150 V

Nr. art. 5095321 | EAN 4012196163007

Nr. art. / Tip	5095321 / V20-3+NPE+FS-150

Legarea polilor	3+N/PE

Tensiune maximă de funcţionare continuă AC	150 V

Tip de protecţie	IP20

Descrierea produsului

Descrierea produsului

Surge arrester, type 2

• For surge voltage protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Discharge capacity to 40 kA (8/20) per pole through high-performance varistors
• Modular connectable arrester with cut-off unit and visual status display
• Locking mechanism with vibration protection and voltage keying
• Plastic to UL 94 V-0
• The remote signalling variants (FS) have a potential-free changeover contact for remote signalling

Application: Equipotential bonding in main and sub-distributions.

Date tehnice

Date tehnice

Aerisit	nu
Amprenta CO₂ (GWP) de la leagăn la poartă	1,2413 kg CO₂e / 1 Bucată
Capacitatea de stingere a curentului rezidual (eff) [N-PE]	0,1 kA
Certificări	VDE
Clasă de încercare tip 2	da
Clasa de solicitare conform EN 61643-11	Tip 2
Configuraţia rețelei TN	da
Configuraţia rețelei TN-C-S	da
Configuraţia rețelei TN-S	da
Configuraţia rețelei TT	da
Contacte FM	comutator
Curent de descărcare a eclatorului (8/20 µs) [total]	60 kA
Curent de scurgere nominal (8/20) (L-N)	20 kA
Curent maxim de descărcare (8/20 μs)	40 kA
Curent maxim de descărcare (8/20 μs) [L-N]	40 kA
Curent maxim de descărcare (8/20 μs)[N-PE]	60 kA
Curent nominal de descărcare (8/20 µs)	20 kA
Curent nominal de descărcare (8/20 µs) [N-PE]	40 kA
Dimensiune	150V
Distanţă minimă	1,5 mm
Formă a reţelei	altele
Legarea polilor	3+N/PE
Material carcasă	PA UL 94 V-0
Momentul de torsiune	4 Nm
Nivel comun de protecție [L-PE]	1,2 kV
Nivel de protectie (L-N)	≤0,8
Număr de poli	4
Putere de comutare AC	230 V; 0,5 A
Putere de comutare DC	230 V; 0,1 A / 75 V; 0,5 A
Rezistenţa la scurt circuit	da
Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea	50 kA eff
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	2 AWG
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	35 mm²

Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	1,5 mm²
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	16 AWG
Secțiunea transversală a conductorului la clemele FM max.	1,5 mm²
Secțiunea transversală a conductorului la clemele FM max.	16 AWG
Secțiunea transversală a conductorului la clemele FM min.	21 AWG
Secțiunea transversală a conductorului la clemele FM min.	0,5 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	35 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	2 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	1,5 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	16 AWG
Semnalizare în interiorul aparatului	optică
Semnalizare la distanţă	da
Siguranță integrată	nu
Siguranţă maximă	160 A
SPD conform IEC 61643-1	clasa II
SPD conform UL 1449	Tip 4
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune de dimensionare (N-PE)	255 V
Tensiune maximă de funcţionare (L-N)	150 V
Tensiune maximă de funcţionare continuă AC	150 V
Tensiune nominală AC (50 / 60 Hz)	120 V
Tensiune reziduală [L-N] @ 1 kA	0,5 kV
Tensiune reziduală [L-N] @ 5 kA	0,6 kV
Tensiune TOV [L-N] cu mod rezistiv - 200 ms	1200 V
Tensiune TOV [L-N] cu mod rezistiv - 5 s	175 V
Tensiune TOV [L-N] cu siguranţă scăzută - 120 min	230 V
Timp de acţionare	<25 ns
Tip de cablu pentru aparatele de protecție la supratensiune	Linie de alimentare CA
Tip de montaj	Şină omega 35 mm
Tip de protecţie	IP20
Valoare max. a protectiei la suprasarcină	160 A gL/gG
