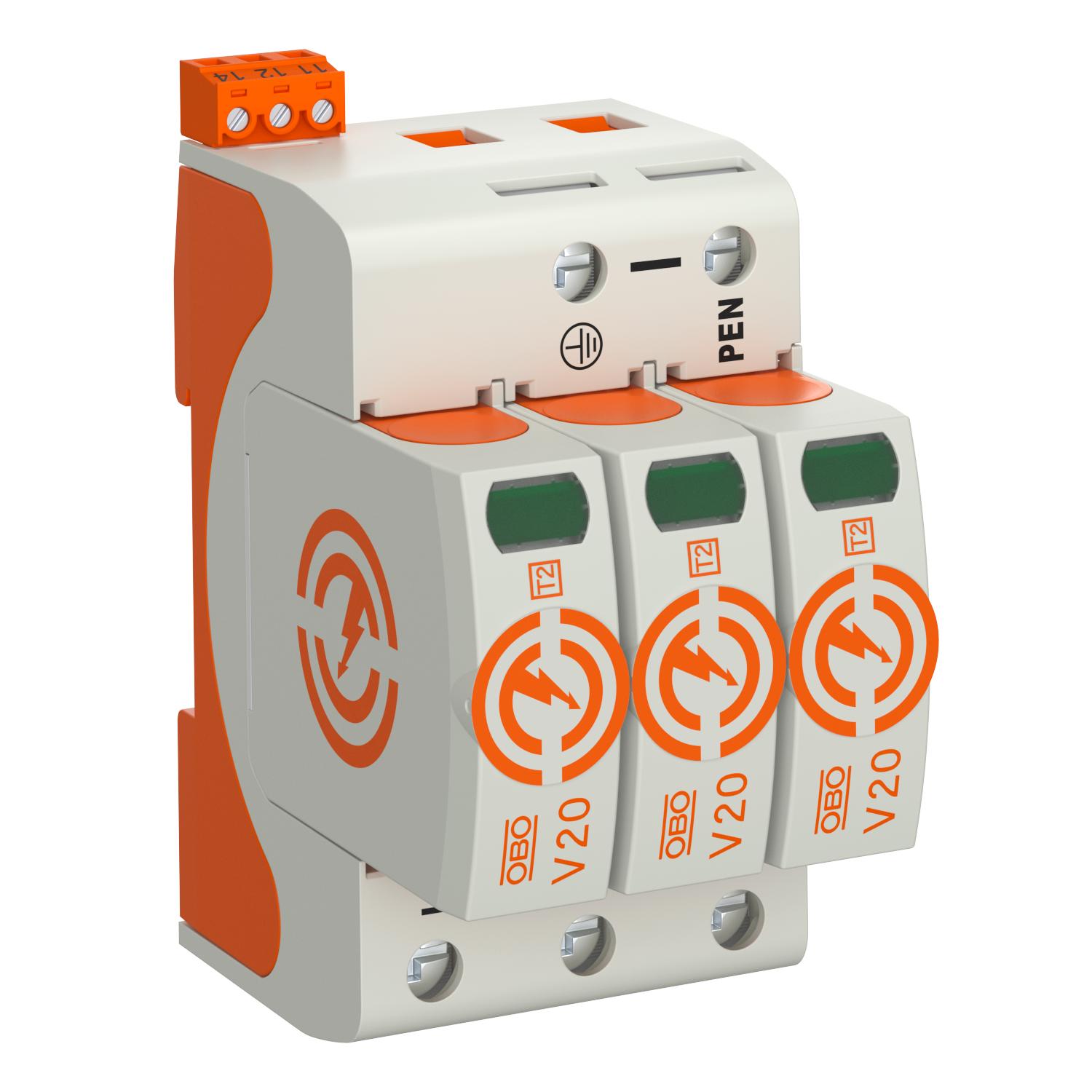

Descărcător de supratensiune V20, 3 poli cu FS 385 V
Nr. art. 5095303 | EAN 4012196162888
- Descrierea produsului
-
Descrierea produsuluiDescărcător de supratensiune, tip 2
• Pentru egalizarea de potential și protectie la supratensiune conform VDE 0100-443 (IEC 60364-4-44)
• Capacitate de descărcare de 40kA (8/20) pe pol prin varistoare de înaltă performantă
• Descărcător conectabil modular cu dispozitiv de declanșare dinamic și afișaj optic
• Mecanism de fixare cu protectie la vibratii și codarea tensiunii
• Plastic, conform UL 94 V-0
• Variantele FS dispun de contact de comutare fără potential pentru semnalizare la distantă
Aplicatie: Egalizarea potentialului în tablourile electrice și secundare
-
- Date tehnice
-
Date tehnice
Aerisit nu Amprenta CO₂ (GWP) de la leagăn la poartă 0,9025 kg CO₂e / 1 Bucată Certificări VDE Clasă de încercare tip 2 da Clasa de solicitare conform EN 61643-11 Tip 2 Configuraţia rețelei TN da Configuraţia rețelei TN-C da Contacte FM comutator Curent de descărcare a eclatorului (8/20 µs) [total] 120 kA Curent de scurgere nominal (8/20) (L-N) 20 kA Curent maxim de descărcare (8/20 μs) 40 kA Curent maxim de descărcare (8/20 μs) [L-N] 40 kA Curent nominal de descărcare (8/20 µs) 20 kA Dimensiune 385V Distanţă minimă 1,5 mm Formă a reţelei altele Legarea polilor 3 Material carcasă PA UL 94 V-0 Momentul de torsiune 4 Nm Nivel de protectie (L-N) ≤1,7 Număr de poli 3 Putere de comutare AC 230 V; 0,5 A Putere de comutare DC 230 V; 0,1 A / 75 V; 0,5 A Rezistenţa la scurt circuit da Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea 50 kA eff Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. 35 mm² Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. 2 AWG Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. 1,5 mm² Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. 16 AWG Secțiunea transversală a conductorului la clemele FM max. 16 AWG Secțiunea transversală a conductorului la clemele FM max. 1,5 mm² Secțiunea transversală a conductorului la clemele FM min. 21 AWG Secțiunea transversală a conductorului la clemele FM min. 0,5 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) max. 35 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) max. 2 AWG Secțiunea transversală a conductorului rigid (mono/multifilar) min. 1,5 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) min. 16 AWG Semnalizare în interiorul aparatului optică Semnalizare la distanţă da Siguranță integrată nu Siguranţă maximă 160 A SPD conform IEC 61643-1 clasa II SPD conform UL 1449 Tip 4 Temperatură operațională max. 80 °C Temperatură operațională min. -40 °C Tensiune maximă de funcţionare (L-N) 385 V Tensiune maximă de funcţionare continuă AC 385 V Tensiune nominală AC (50 / 60 Hz) 350 V Tensiune reziduală [L-N] @ 1 kA 1,2 kV Tensiune reziduală [L-N] @ 5 kA 1,4 kV Tensiune TOV [L-N] cu mod rezistiv - 5 s 510 V Tensiune TOV [L-N] cu siguranţă scăzută - 120 min 670 V Timp de acţionare <25 ns Tip de cablu pentru aparatele de protecție la supratensiune Linie de alimentare CA Tip de montaj Şină omega 35 mm Tip de protecţie IP20 Valoare max. a protectiei la suprasarcină 160 A gL/gG - Toate tipurile
