Descărcător de supratensiune V20, 2 poli 1000 V CC 2 | IP20

Descărcător de supratensiune V20, 2 poli 1000 V CC

Nr. art. 5094617 | EAN 4012195478669

Nr. art. / Tip

Legarea polilor

Tip de protecţie	IP20

Descrierea produsului

Descrierea produsului

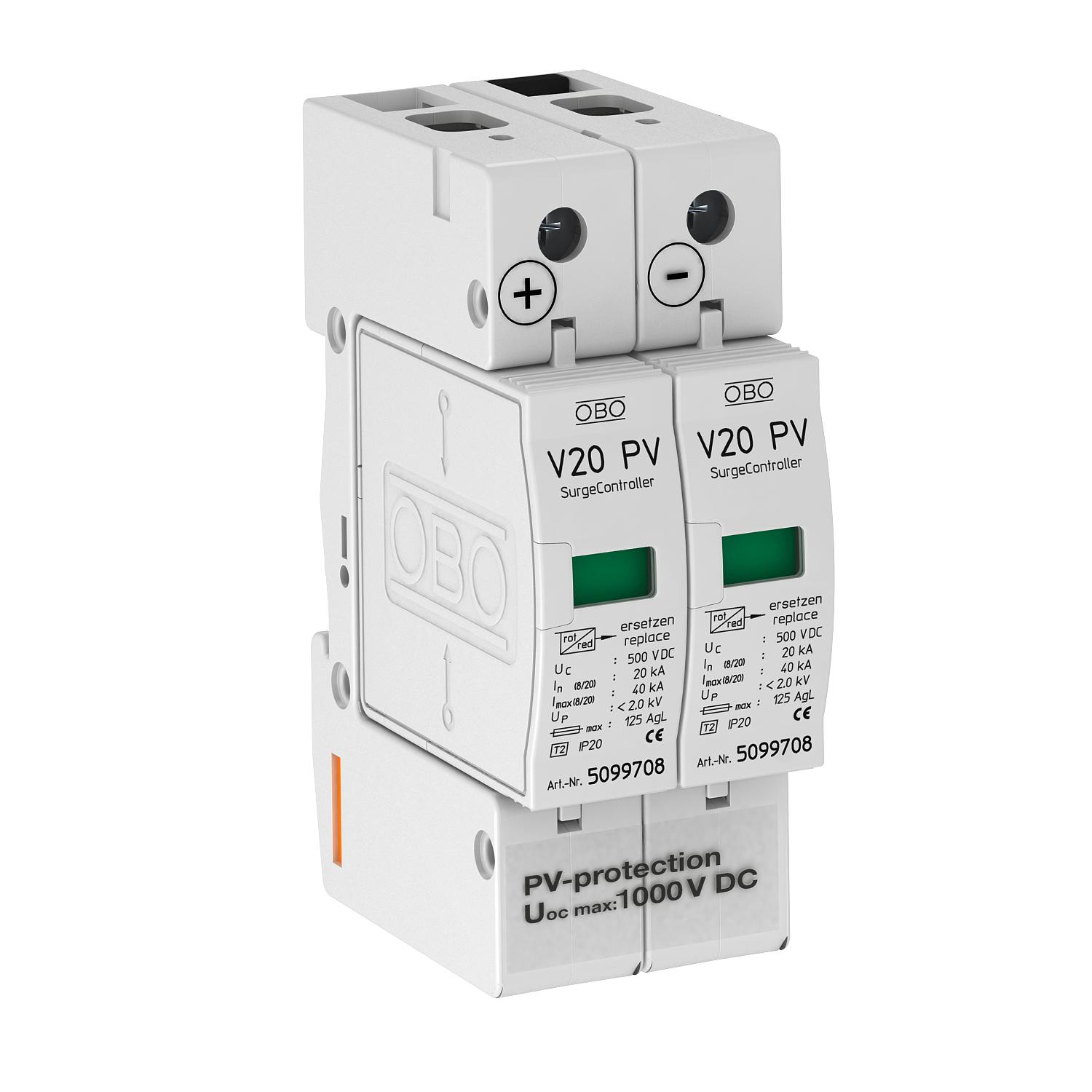

Descărcător de supratesniune V20 de tip 2 pentru instalații fotovoltaice

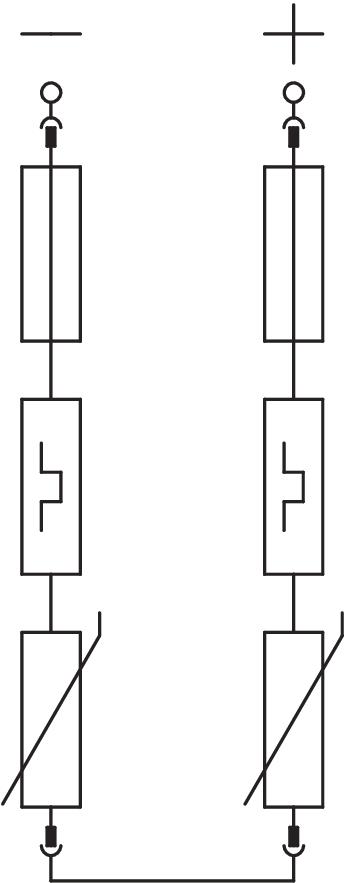

• Unitate completă formată dintr-un descărcător varistor conectabil cu un dispozitiv de separare
• Circuit Y rezistent la erori conform VDE 0100-712 (EN 50539-12)
• Protectie la supratensiune cu egalizare de potential conform VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 testat în conformitate cu EN 50539-11 (VDE/KEMA)
• Capacitate de descărcare de până la 40 kA (8/20) pe pol
• Nivel de protectie CC scăzut: < 4,0 KV și Voc max = 1000V CC
• Cu afișaj de funcționalitate optic pentru utilizarea în tablourile electrice

Utilizare: Instalații PV cu dispozitiv de protecție la trăsnet

Date tehnice

Date tehnice

Aerisit	nu
Amprenta CO₂ (GWP) de la leagăn la poartă	0,8912 kg CO₂e / 1 Bucată
Clasă de încercare tip 2	da
Clasa de solicitare conform EN 61643-11	Tip 2
Configuraţia rețelei DC	da
CP nr.	1→2
Curent maxim de descărcare (8/20 μs)	40 kA
Curent nominal de descărcare (8/20 µs)	20 kA
Dimensiune	1000V DC
Formă a reţelei	altele
Legarea polilor	2
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	25 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	35 mm²

Secțiunea transversală a conductorului rigid (mono/multifilar) min.	2,5 mm²
Semnalizare în interiorul aparatului	optică
Semnalizare la distanţă	nu
Siguranţă maximă	125 A
SPD conform IEC 61643-1	clasa II
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune maximă de funcţionare continuă DC	1000 V
Timp de acţionare	<25 ns
Tip de montaj	Şină omega 35 mm
Tip de protecţie	IP20
Valoare max. a protectiei la suprasarcină	125
Variantă	cu 2 poli pentru sisteme fotovoltaice legate la pământ
