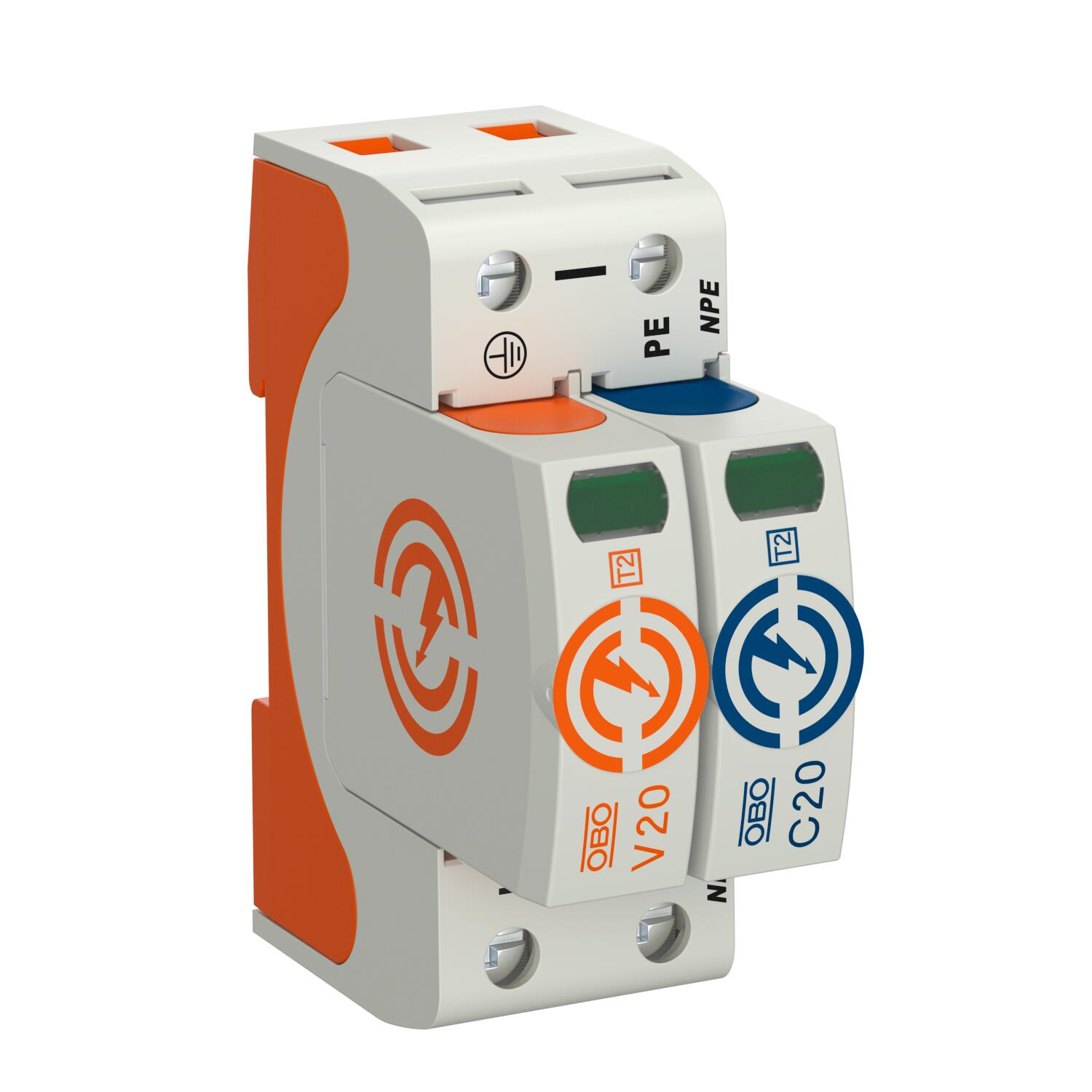

Descărcător de supratensiune V20, 1 pol+ NPE 150 V
Nr. art. 5095231 | EAN 4012196160051
- Descrierea produsului
-
Descrierea produsuluiSurge arrester, type 2
• For surge voltage protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Discharge capacity to 40 kA (8/20) per pole through high-performance varistors
• Modular connectable arrester with cut-off unit and visual status display
• Locking mechanism with vibration protection and voltage keying
• Plastic to UL 94 V-0
• The remote signalling variants (FS) have a potential-free changeover contact for remote signalling
Application: Equipotential bonding in main and sub-distributions.
-
- Date tehnice
-
Date tehnice
Aerisit nu Amprenta CO₂ (GWP) de la leagăn la poartă 0,7368 kg CO₂e / 1 Bucată Capacitatea de stingere a curentului rezidual (eff) [N-PE] 0,1 kA Certificări VDE Clasă de încercare tip 2 da Clasa de solicitare conform EN 61643-11 Tip 2 Configuraţia rețelei TN da Configuraţia rețelei TN-C-S da Configuraţia rețelei TN-S da Configuraţia rețelei TT da Curent de descărcare a eclatorului (8/20 µs) [total] 60 kA Curent de scurgere nominal (8/20) (L-N) 20 kA Curent maxim de descărcare (8/20 μs) 40 kA Curent maxim de descărcare (8/20 μs) [L-N] 40 kA Curent maxim de descărcare (8/20 μs)[N-PE] 60 kA Curent nominal de descărcare (8/20 µs) 20 kA Curent nominal de descărcare (8/20 µs) [N-PE] 40 kA Dimensiune 150V Distanţă minimă 1,5 mm Formă a reţelei altele Legarea polilor 1+N/PE Material carcasă PA UL 94 V-0 Momentul de torsiune 4 Nm Nivel comun de protecție [L-PE] 1,2 kV Nivel de protectie (L-N) ≤0,8 Număr de poli 2 Rezistenţa la scurt circuit da Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea 50 kA eff Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. 35 mm² Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. 2 AWG Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. 16 AWG Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. 1,5 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) max. 35 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) max. 2 AWG Secțiunea transversală a conductorului rigid (mono/multifilar) min. 16 AWG Secțiunea transversală a conductorului rigid (mono/multifilar) min. 1,5 mm² Semnalizare în interiorul aparatului optică Semnalizare la distanţă nu Siguranță integrată nu Siguranţă maximă 160 A SPD conform IEC 61643-1 clasa II SPD conform UL 1449 Tip 4 Temperatură operațională max. 80 °C Temperatură operațională min. -40 °C Tensiune de dimensionare (N-PE) 255 V Tensiune maximă de funcţionare (L-N) 150 V Tensiune maximă de funcţionare continuă AC 150 V Tensiune nominală AC (50 / 60 Hz) 120 V Tensiune reziduală [L-N] @ 1 kA 0,5 kV Tensiune reziduală [L-N] @ 5 kA 0,6 kV Tensiune TOV [L-N] cu mod rezistiv - 200 ms 1200 V Tensiune TOV [L-N] cu mod rezistiv - 5 s 175 V Tensiune TOV [L-N] cu siguranţă scăzută - 120 min 230 V Timp de acţionare <25 ns Tip de cablu pentru aparatele de protecție la supratensiune Linie de alimentare CA Tip de montaj Şină omega 35 mm Tip de protecţie IP20 Valoare max. a protectiei la suprasarcină 160 A gL/gG - Toate tipurile
