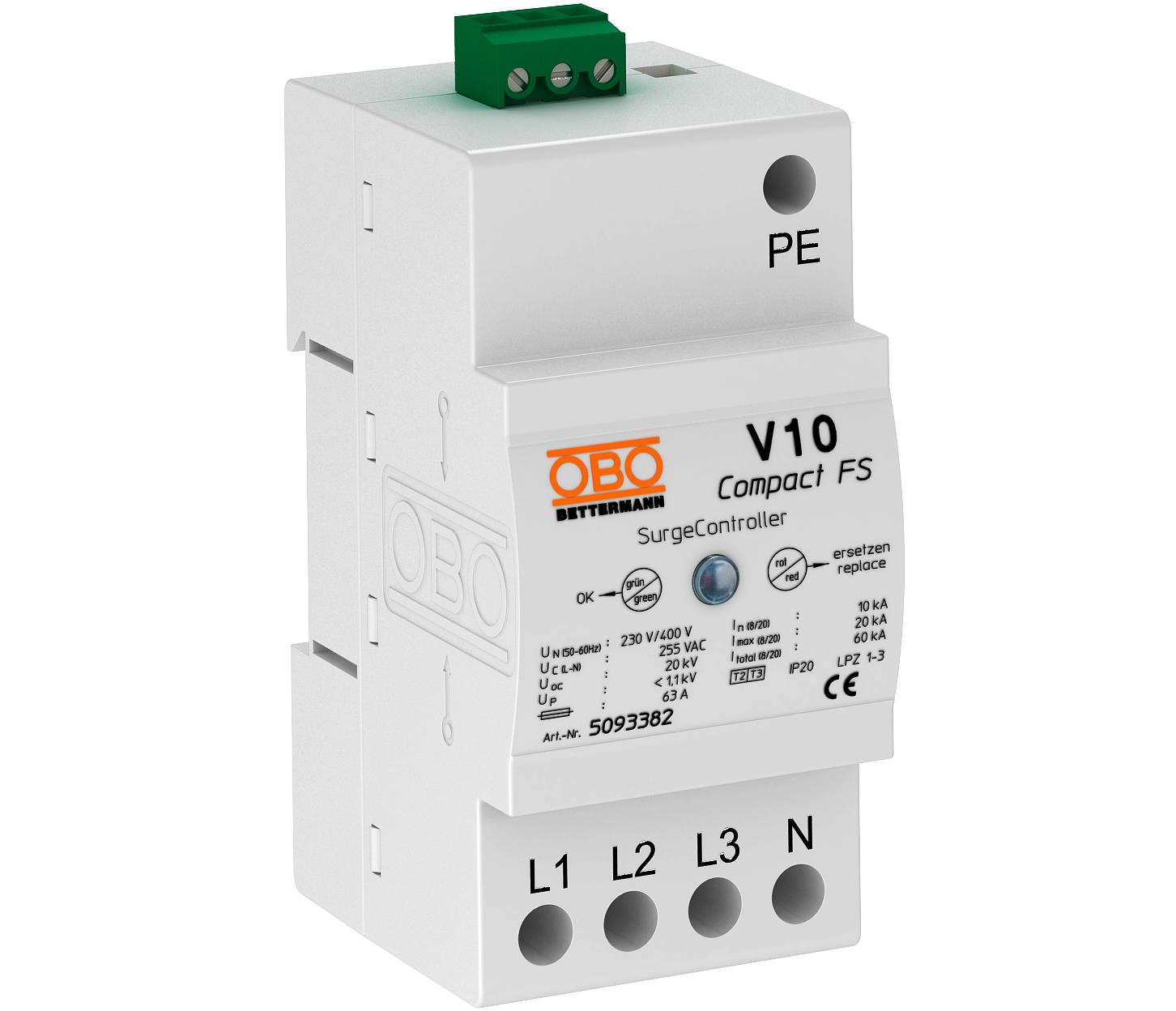

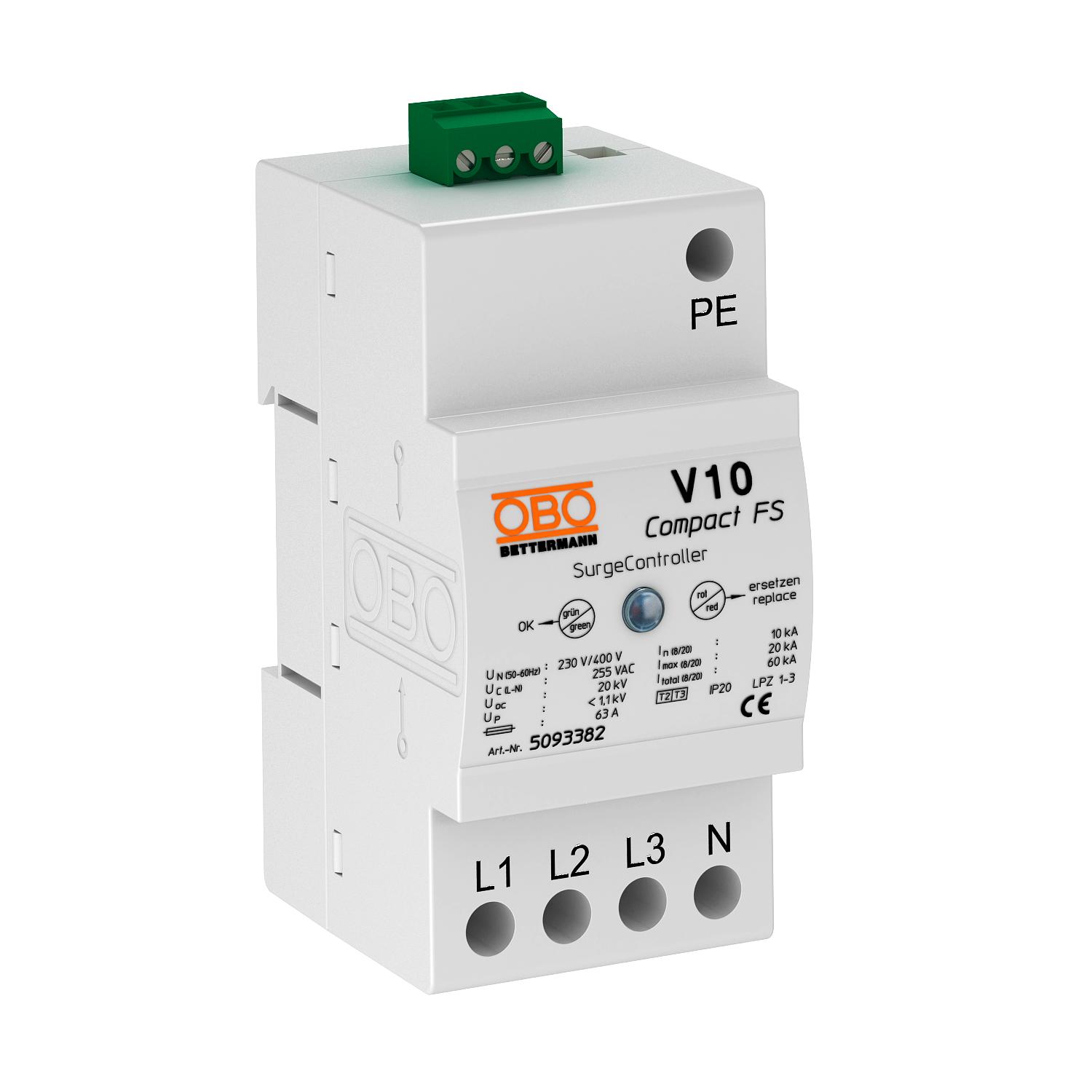

Descărcător de supratensiune V10 compact cu semnalizare la distanţă 255 V
Nr. art. 5093382 | EAN 4012196098583
- Descrierea produsului
-
Descrierea produsuluiDescărcător de supratensiune, modul compact de tip 2+3
• Protecție la trăsnet în tablouri secundare conform VDE 0100-443 (IEC 60364-4-44)
• Capacitate de descărcare până la 60 kA (8/20) total

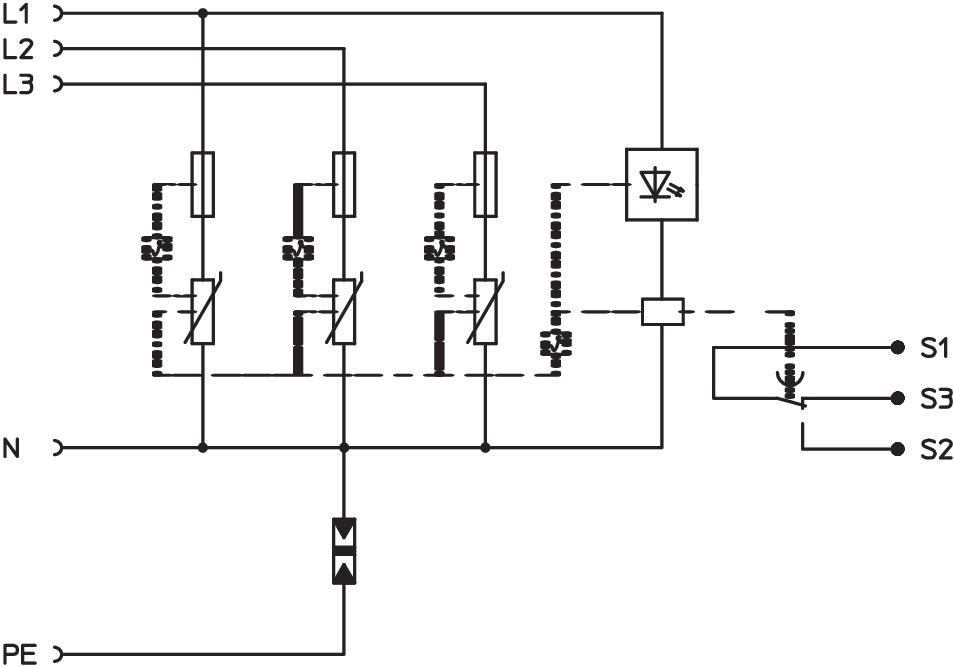

• Soluție integrată 3+1 pentru rețele TN și TT cu module de 45 mm
• Tehnologie cu varistor de înaltă performanță
• Inclusiv dispozitiv termo-dinamic de declanşare şi afişaj optic al funcţionării
• Versiunea ...- FS cu contact de comutare fără potențial pentru semnalizare la distanță
Utilizare: în tablouri secundare sau pentru protecţia aparatelor la sistemele de curent trifazat.
-
- Date tehnice
-
Date tehnice
Capacitatea de stingere a curentului rezidual (eff) [N-PE] 10,6 kA Clasă de încercare tip 2 da Clasă de încercare tip 3 da Clasa de solicitare conform EN 61643-11 Tip 2+3 Configuraţia rețelei TN da Configuraţia rețelei TN-C-S da Configuraţia rețelei TN-S da Configuraţia rețelei TT da Contacte FM comutator CP nr. 1→3 Curent de descărcare a eclatorului (8/20 µs) [total] 60 kA Curent maxim de descărcare (8/20 μs) 20 kA Curent nominal de descărcare (8/20 µs) 10 kA Dimensiune 255V Formă a reţelei altele Legarea polilor 3+N/PE Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. 10 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) max. 10 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) min. 2,5 mm² Semnalizare în interiorul aparatului optică Semnalizare la distanţă da Siguranță integrată nu Siguranţă maximă 63 A SPD conform IEC 61643-1 clasa II+III Temperatură operațională max. 80 °C Temperatură operațională min. -40 °C Tensiune maximă de funcţionare continuă AC 255 V Tensiune nominală AC (50 / 60 Hz) 230 V Timp de acţionare <25 ns Tip de cablu pentru aparatele de protecție la supratensiune Linie de alimentare CA Tip de montaj Şină omega 35 mm Tip de protecţie IP20 Valoare max. a protectiei la suprasarcină 63 Variantă 3+NPE - Toate tipurile
