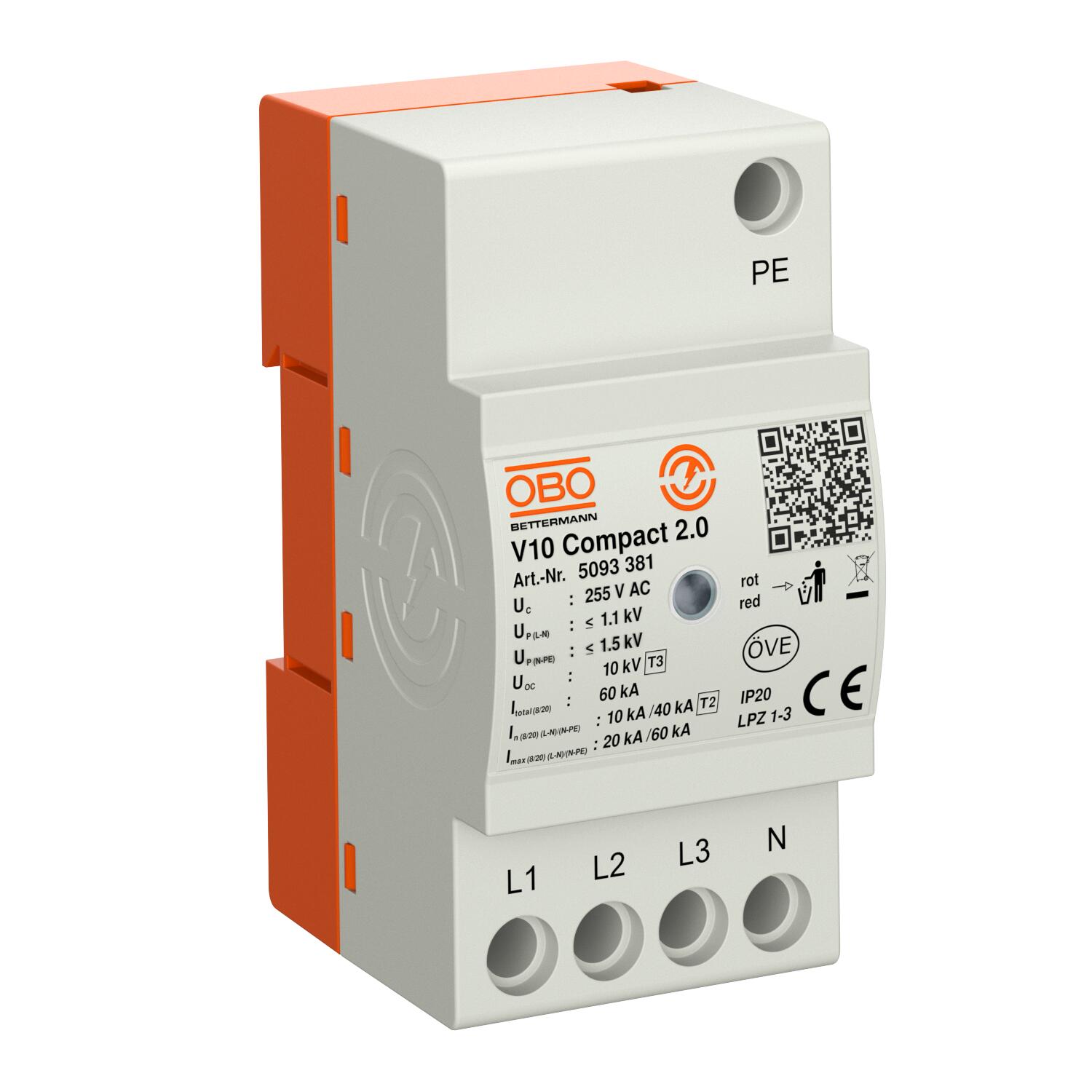

Descărcător de supratensiune V10 Compact
Nr. art. 5093381 | EAN 4012196862566
- Descrierea produsului
-
Descrierea produsuluiDescărcător de supratensiune, modul compact de tip 2+3
• Protecție la trăsnet în tablouri secundare conform VDE 0100-443 (IEC 60364-4-44)
• Capacitate de descărcare până la 60 kA (8/20) total

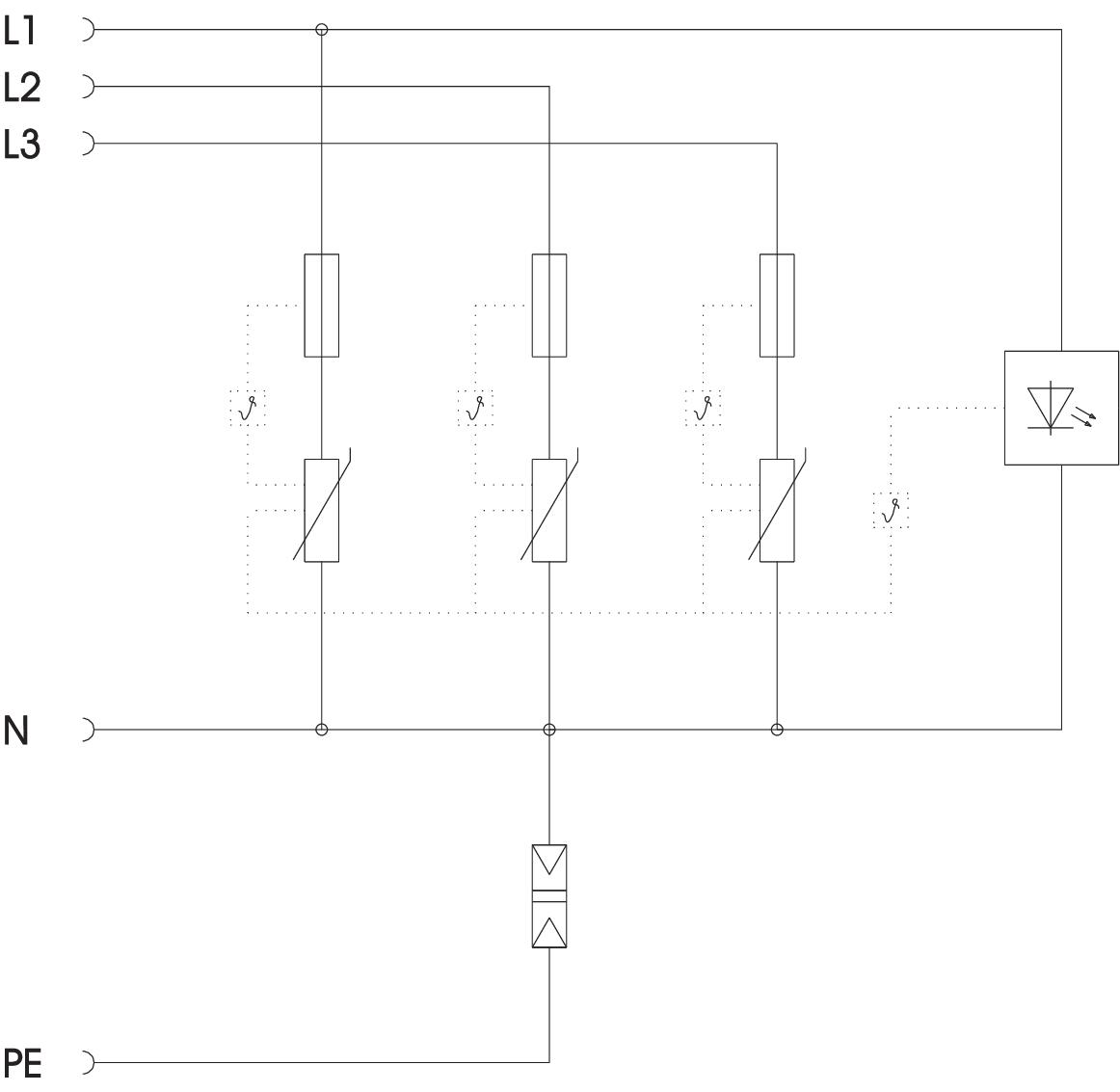

• Soluție integrată 3+1 pentru rețele TN și TT cu module de 45 mm
• Tehnologie cu varistor de înaltă performanță
• Inclusiv dispozitiv termo-dinamic de declanşare şi afişaj optic al funcţionării
• Opțional cu semnalizare acustică AS sau semnalizare la distanță FS
Utilizare: în tablouri secundare sau de etaj şi protecţia aparatelor la sistemele de curent trifazat.
-
- Date tehnice
-
Date tehnice

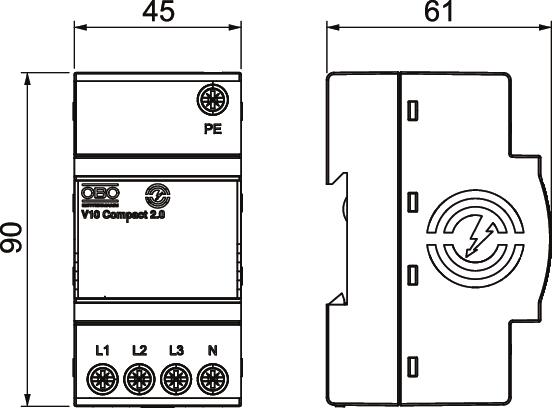

Capacitatea de stingere a curentului rezidual (eff) [N-PE] 0,1 kA Clasă de încercare tip 2 da Clasă de încercare tip 3 da Clasa de solicitare conform EN 61643-11 Tip 2+3 Configuraţia rețelei TN da Configuraţia rețelei TN-C-S da Configuraţia rețelei TN-S da Configuraţia rețelei TT da CP nr. 1→3 Curent de descărcare a eclatorului (8/20 µs) [total] 60 kA Curent de scurgere nominal (8/20) (L-N) 10 kA Curent maxim de descărcare (8/20 μs) 20 kA Curent maxim de descărcare (8/20 μs) [L-N] 20 kA Curent maxim de descărcare (8/20 μs)[N-PE] 60 kA Curent nominal de descărcare (8/20 µs) 10 kA Curent nominal de descărcare (8/20 µs) [N-PE] 40 kA Dimensiune 255V Formă a reţelei toate Înălţime 90 mm Lăţimea 45 mm Legarea polilor 3+N/PE Lungime 60,5 mm Momentul de torsiune 2 Nm Nivel de protectie (L-N) ≤1,1 Număr de poli 4 Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. 10 mm² Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. 8 AWG Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. 2,5 mm² Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. 13 AWG Secțiunea transversală a conductorului rigid (mono/multifilar) max. 10 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) max. 8 AWG Secțiunea transversală a conductorului rigid (mono/multifilar) min. 2,5 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) min. 13 AWG Semnalizare în interiorul aparatului optică Siguranță integrată nu Siguranţă maximă 63 A SPD conform IEC 61643-1 clasa II+III Temperatură operațională max. 70 °C Temperatură operațională min. -40 °C Tensiune maximă de funcţionare continuă AC 255 V Tensiune nominală AC (50 / 60 Hz) 230 V Timp de acţionare <25 ns Tip de cablu pentru aparatele de protecție la supratensiune Linie de alimentare CA Tip de montaj Şină omega 35 mm Tip de protecţie IP20 Valoare max. a protectiei la suprasarcină 63 A gG Variantă 3+NPE - Toate tipurile
