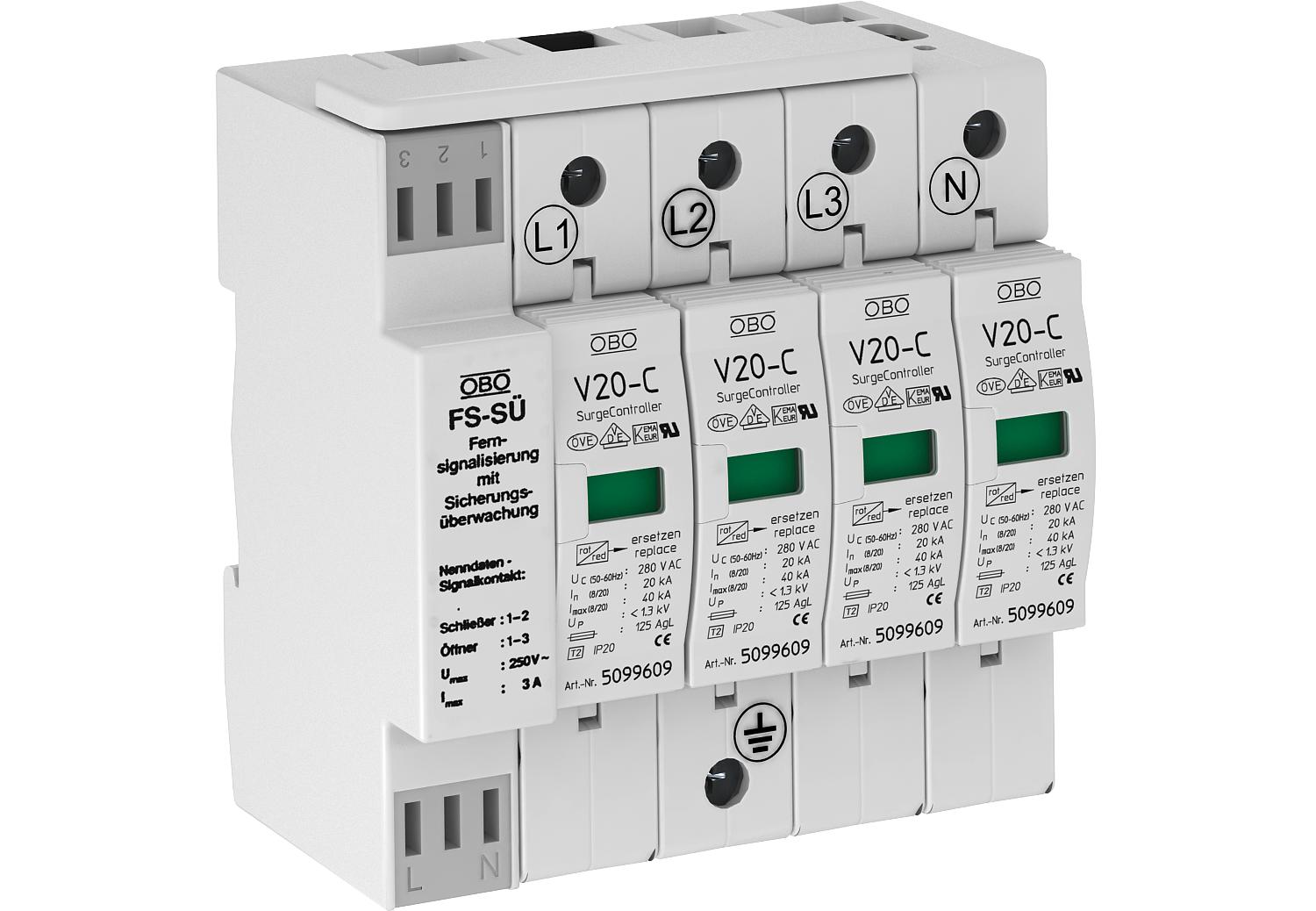

Descărcător de supratensiune cu 4 poli cu monitorizarea siguranţei
Nr. art. 5096278 | EAN 4012195393252
- Descrierea produsului
-
Descrierea produsuluiV 20-C/...: Descărcător de supratensiune Tip 2 (Clasa C) conform EN 61643-11 (VDE 0675 partea 6-11), conectat, cu semnalizare la distanţă şi monitorizare a tensiunii.
• Unitate completă, alcătuită din cartuş şi soclu, premontată şi conectată
• Verificat VDE
• Adecvat pentru sistemele de reţea TN

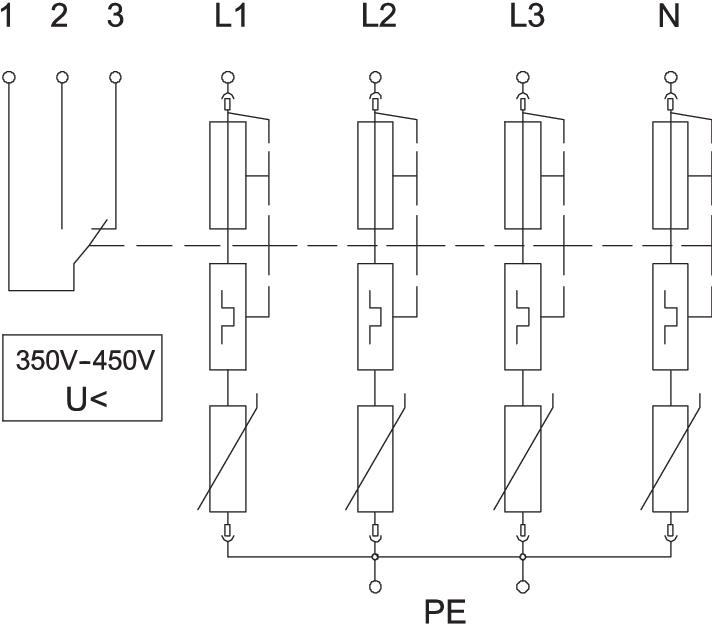

• Cu monitorizarea tensiunii fazelor şi monitorizarea funcţionării descărcătorului
• Cu semnalizare la distanţă, contact de comutare fără potenţial
• Cartuş debroşabil, separarea de soclu se face fără unelte
• Inclusiv dispozitiv termic şi dinamic de declanşare
• Cu afişaj optic al defecţiunilor
• Capacitate ridicată de descărcare la o durată mare de utilizare
* Complet = soclu şi cartuş
-
- Date tehnice
-
Date tehnice
Aerisit nu Amprenta CO₂ (GWP) de la leagăn la poartă 1,1936 kg CO₂e / 1 Bucată Clasă de încercare tip 2 da Clasa de solicitare conform EN 61643-11 Tip 2 Configuraţia rețelei TN da Configuraţia rețelei TN-C-S da Configuraţia rețelei TN-S da CP nr. 1→2 Curent de descărcare a eclatorului (8/20 µs) [total] 80 kA Curent de scurgere nominal (8/20) (L-N) 20 kA Curent maxim de descărcare (8/20 μs) 40 kA Curent nominal de descărcare (8/20 µs) 20 kA Dimensiune 280V Formă a reţelei TN Legarea polilor 4 Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. 25 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) max. 35 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) min. 2,5 mm² Semnalizare în interiorul aparatului optică Semnalizare la distanţă nu Siguranță integrată nu Siguranţă maximă 125 A SPD conform IEC 61643-1 clasa II Temperatură operațională max. 80 °C Temperatură operațională min. -40 °C Tensiune maximă de funcţionare continuă AC 280 V Tensiune nominală AC (50 / 60 Hz) 230 V Timp de acţionare <25 ns Tip de montaj Şină omega 35 mm Tip de protecţie IP20 Valoare max. a protectiei la suprasarcină 125 Variantă cu 4 poli cu FS-SÜ; 280V - Toate tipurile
