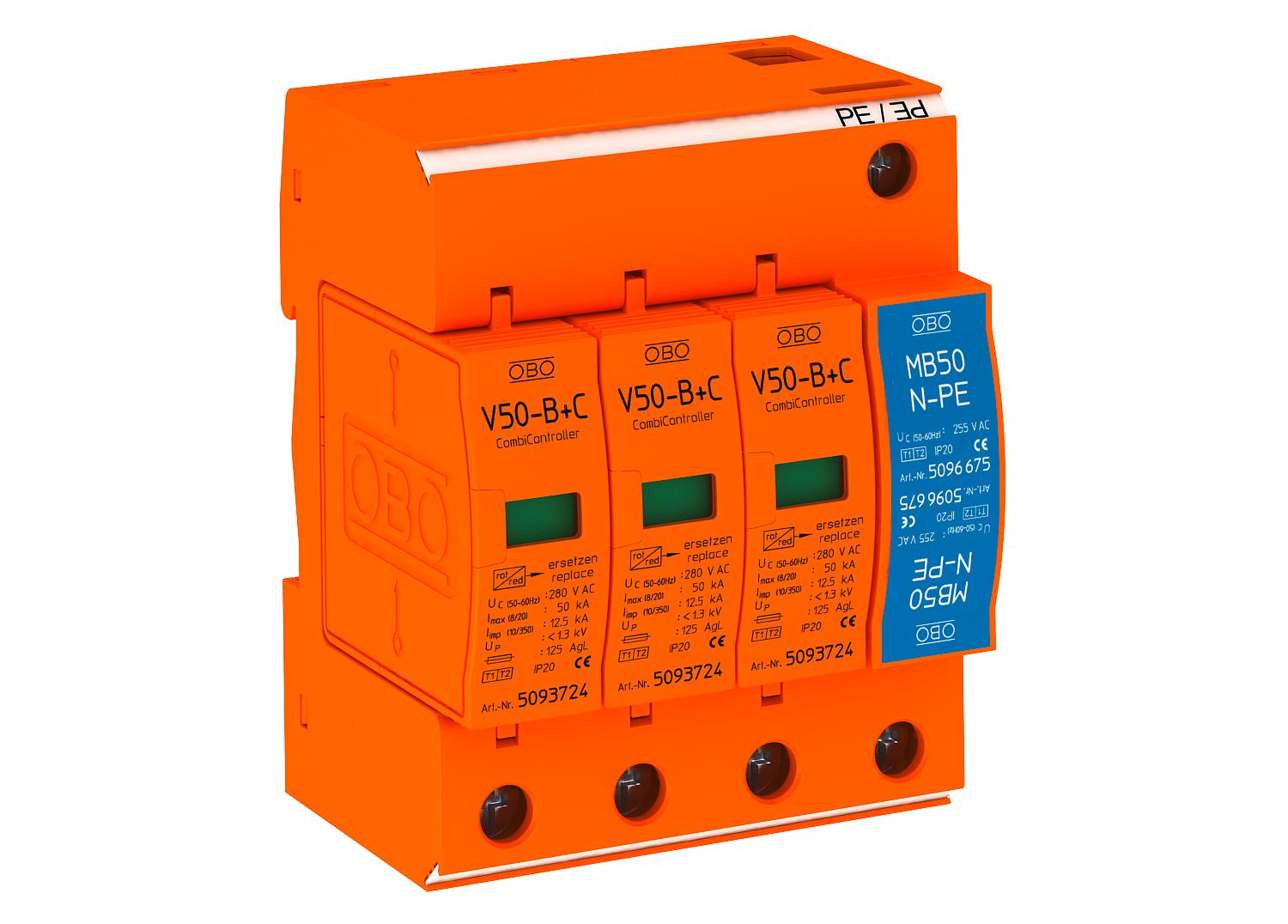

Descărcător de curent de trăsnet şi de supratensiune cu 3 poli + NPE
Nr. art. 5093654 | EAN 4012195425120
- Descrierea produsului
-
Descrierea produsuluiDescărcător combinat, descărcător de trăsnet şi de supratensiune tip 1+2 conform DIN EN 61643-11.
• Pentru echipotenţialul de protecţie la trăsnet conform VDE 0185-305 (IEC 62305)
• Capacitate de descărcare a curentului de trăsnet 12,5 kA (10/350) per pol şi 50 kA (10/350) în total
• Adecvat universal pentru sisteme TN şi TT
• Cu soclu nou Multibase cu cleme de conectare multiple
• Unitate completă compusă din soclu şi cartuş, premontată şi gata de conectare
• Descărcător debroşabil cu dispozitiv dinamic de declanşare
• Cu afişaj optic al funcţionării
• Nivel de protecție < 1,3 kV
• Descărcător cu varistor pe bază de oxid de zinc, capsulat, ce nu permite emisii de scântei în afara carcasei, pentru utilizarea în tablourile electrice
• Marcaj conexiuni
Utilizare: echipotenţial de protecţie la trăsnet la clădiri şi cu protecţie exterioară împotriva trăsnetului din clasa III şi IV şi în tablouri electrice standard.
* Complet = Cartuş şi soclu
-
- Date tehnice
-
Date tehnice
Aerisit nu Clasa de solicitare conform EN 61643-11 Tip 1+2 Configuraţia rețelei DC nu Configuraţia rețelei IT nu Configuraţia rețelei TN da Configuraţia rețelei TN-C nu Configuraţia rețelei TN-C-S da Configuraţia rețelei TN-S da Configuraţia rețelei TT da CP nr. 0→2 Curent de descărcare a eclatorului (8/20 µs) [total] 50 kA Curent de scurgere nominal (8/20) (L-N) 30 kA Curent de trăsnet (10/350 μs) 12,5 kA Curent de trăsnet (10/350) [total] 50 kA Curent maxim de descărcare (8/20 μs) 50 kA Curent nominal de descărcare (8/20 µs) 30 kA Curent nominal de descărcare (8/20 µs) [N-PE] 50 kA Dimensiune 280V Formă a reţelei altele Forma reţelei nu Legarea polilor 3 Nivel de protectie (L-N) ≤1,3 Număr de poli 3 Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. 25 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) max. 35 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) min. 2,5 mm² Semnalizare în interiorul aparatului optică Semnalizare la distanţă nu Siguranță integrată nu Siguranţă maximă 125 A SPD conform IEC 61643-1 clasa I+II Temperatură operațională max. 80 °C Temperatură operațională min. -40 °C Tensiune de dimensionare (N-PE) 255 V Tensiune maximă de funcţionare continuă AC 280 V Tensiune nominală AC (50 / 60 Hz) 230 V Timp de acţionare <25 ns Tip de montaj Şină omega 35 mm Tip de protecţie IP20 Valoare max. a protectiei la suprasarcină 125 Variantă 3+NPE - Toate tipurile
