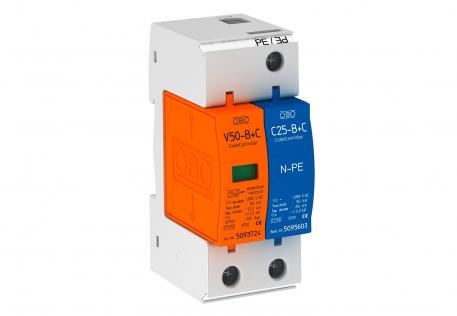

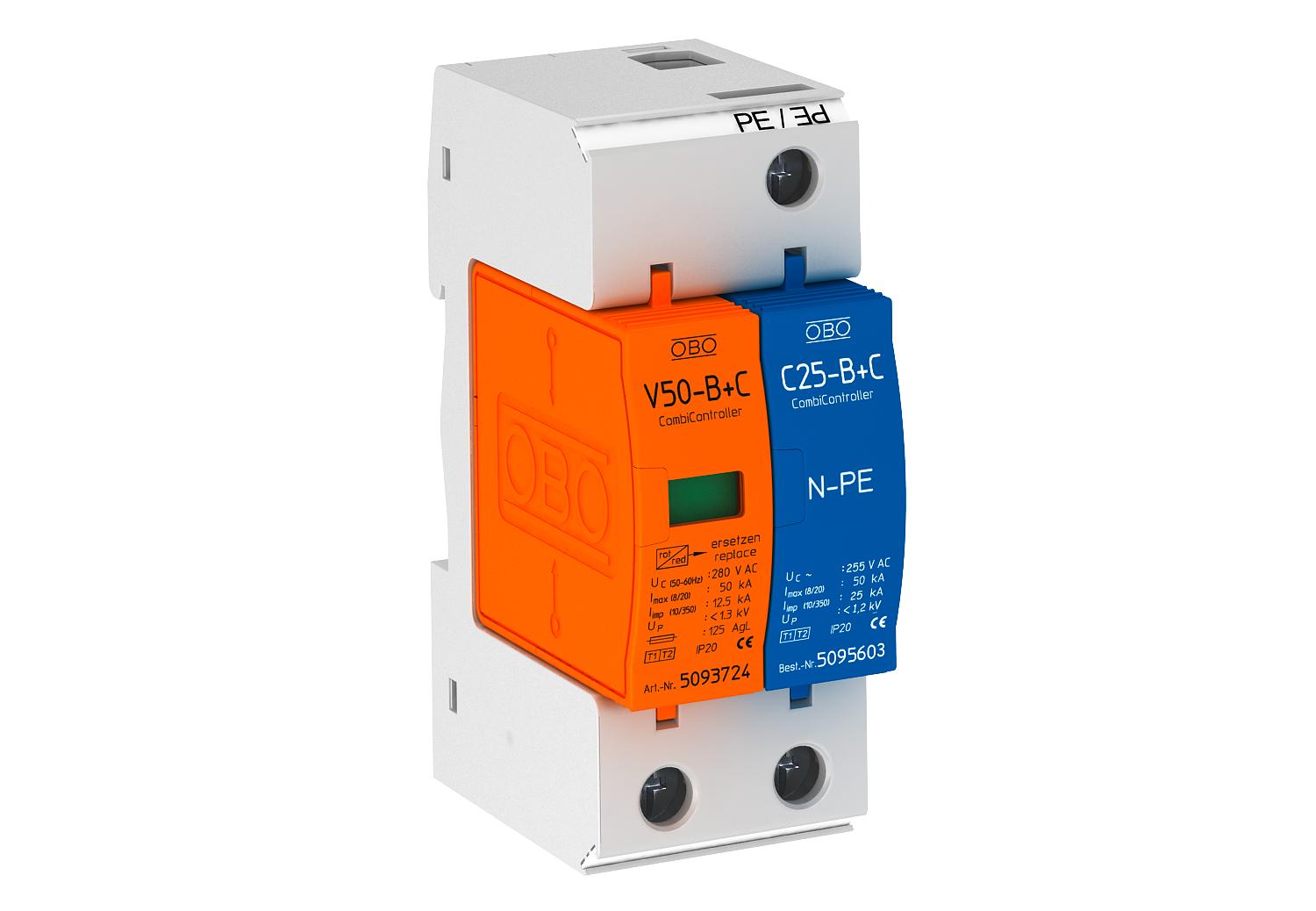

Descărcător de curent de trăsnet şi de supratensiune cu 1 pol + NPE 1+N/PE | 280 | IP20

Descărcător de curent de trăsnet şi de supratensiune cu 1 pol + NPE

Nr. art. 5093653 | EAN 4012195688426

Nr. art. / Tip

Legarea polilor

Tensiune maximă de funcţionare continuă AC	280 V

Tip de protecţie	IP20

Descrierea produsului

Descrierea produsului

Descărcător combinat, descărcător de trăsnet şi de supratensiune tip 1+2 conform DIN EN 61643-11.

• Pentru echipotenţialul de protecţie la trăsnet conform VDE 0185-305 (IEC 62305)
• Capacitate de descărcare a curentului de trăsnet 12,5 kA (10/350) per pol şi 50 kA (10/350) în total
• Adecvat universal pentru sisteme TN şi TT
• Cu soclu nou Multibase cu cleme de conectare multiple
• Unitate completă compusă din soclu şi cartuş, premontată şi gata de conectare
• Descărcător debroşabil cu dispozitiv dinamic de declanşare
• Cu afişaj optic al funcţionării
• Nivel de protecție < 1,3 kV
• Descărcător cu varistor pe bază de oxid de zinc, capsulat, ce nu permite emisii de scântei în afara carcasei, pentru utilizarea în tablourile electrice
• Marcaj conexiuni

Utilizare: echipotenţial de protecţie la trăsnet la clădiri şi cu protecţie exterioară împotriva trăsnetului din clasa III şi IV şi în tablouri electrice standard.
* Complet = Cartuş şi soclu

Date tehnice

Date tehnice

Aerisit	nu
Clasa de solicitare conform EN 61643-11	Tip 1+2
Configuraţia rețelei DC	nu
Configuraţia rețelei IT	nu
Configuraţia rețelei TN	da
Configuraţia rețelei TN-C	nu
Configuraţia rețelei TN-C-S	da
Configuraţia rețelei TN-S	da
Configuraţia rețelei TT	da
CP nr.	0→2
Curent de descărcare a eclatorului (8/20 µs) [total]	50 kA
Curent de scurgere nominal (8/20) (L-N)	30 kA
Curent de trăsnet (10/350 μs)	12,5 kA
Curent de trăsnet (10/350) [total]	25 kA
Curent maxim de descărcare (8/20 μs)	50 kA
Curent nominal de descărcare (8/20 µs)	30 kA
Curent nominal de descărcare (8/20 µs) [N-PE]	50 kA
Dimensiune	280V
Formă a reţelei	altele
Forma reţelei	nu
Legarea polilor	1+N/PE

Nivel de protectie (L-N)	≤1,3
Număr de poli	1
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	25 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	35 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	2,5 mm²
Semnalizare în interiorul aparatului	optică
Semnalizare la distanţă	nu
Siguranță integrată	nu
Siguranţă maximă	125 A
SPD conform IEC 61643-1	clasa I+II
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune de dimensionare (N-PE)	255 V
Tensiune maximă de funcţionare continuă AC	280 V
Tensiune nominală AC (50 / 60 Hz)	230 V
Timp de acţionare	<25 ns
Tip de montaj	Şină omega 35 mm
Tip de protecţie	IP20
Valoare max. a protectiei la suprasarcină	125
Variantă	1+NPE
