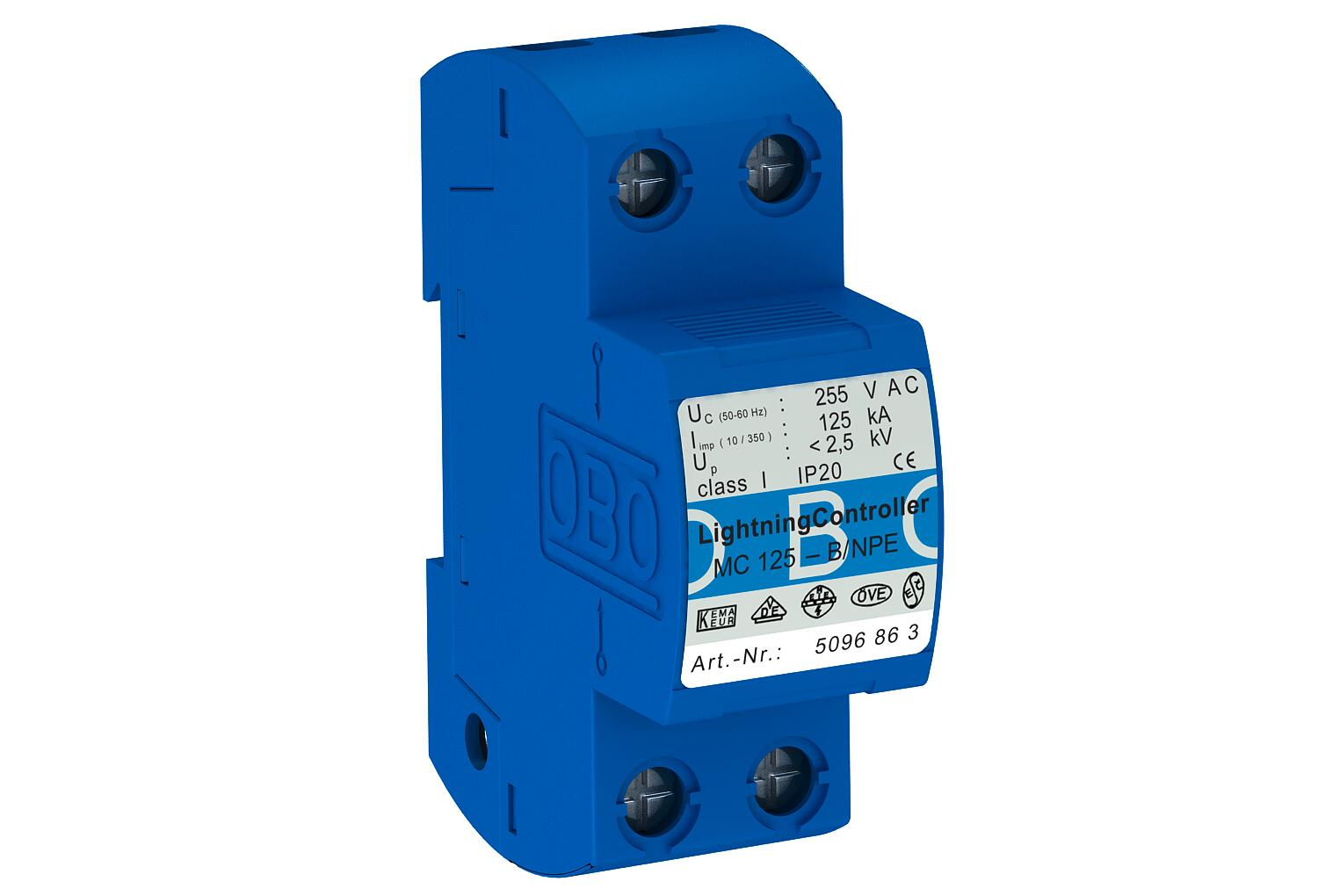

Descărcător de curent de trăsnet cu 1 pol NPE
Nr. art. 5096863 | EAN 4012195966449
- Descrierea produsului
-
Descrierea produsuluiPentru montarea în sistemele TN-S şi TT ca eclator N-PE Tip 1 (Clasa B) IEC 61643, pentru interfaţa 0 până la 1 (LPZ) conform conceptului de zone de protecţie la trăsnet conform IEC 61312-1, respectiv DIN VDE 0185-305 partea 4, pentru montarea ca eclator între N şi PE.
• Corespunde directivei VDE-AR-N 4100
• Valoarea curentulu de vârf 125 kA (10/350 µs)
• Inclusiv capac introdus pentru marcarea conexiunilor
• Nivelul tensiunii de protecţie <2,5kV
• Eclator capsulat, nu permite emisii de scântei în afara carcasei: montare posibilă în tablourile electrice obişnuite
Exemplu de utilizare: descărcător de curent de trăsnet conform directivei VDE-AR-N 4100 pentru zona dinaintea contorului.
Indicaţie: Lungimea cablului necesară ca lungime de decuplare pentru protecţia la supratensiune 5 m.
-
- Date tehnice
-
Date tehnice

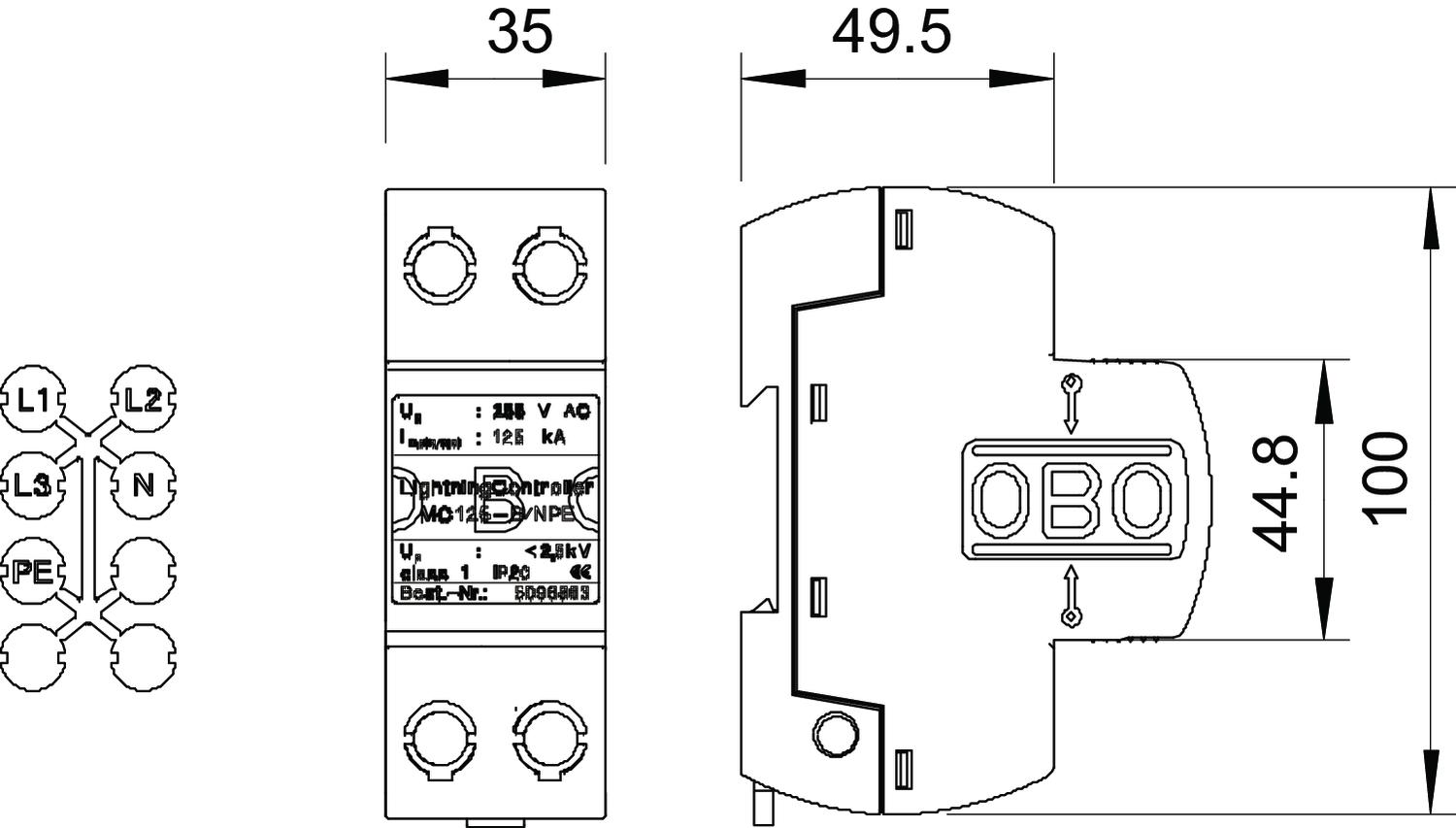

Aerisit nu Capacitatea de stingere a curentului rezidual (eff) [N-PE] 0,1 kA Clasă de încercare tip 1 da Clasa de solicitare conform EN 61643-11 Tip 1 CP nr. 0→1 Curent de descărcare a eclatorului (8/20 µs) [total] 125 kA Curent de trăsnet (10/350 μs) 50 kA Curent de trăsnet (10/350) [total] 125 kA Curent nominal de descărcare (8/20 µs) 50 kA Dimensiune 255V Execuţie verificată în caz de explozie nu Formă a reţelei altele Înălţime 69 mm Lăţimea 35 mm Legarea polilor N/PE Lungime 100 mm Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea 0 kA Secțiunea transversală a conductorului rigid (mono/multifilar) max. 50 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) min. 10 mm² Semnalizare în interiorul aparatului fără Semnalizare la distanţă nu SPD conform IEC 61643-1 clasa I Temperatură operațională max. 85 °C Temperatură operațională min. -40 °C Tensiune maximă de funcţionare continuă AC 255 V Tensiune nominală AC (50 / 60 Hz) 230 V Timp de acţionare <100 ns Tip de montaj Şină omega 35 mm Tip de protecţie IP20 Variantă 1 pol; 255V - Toate tipurile
