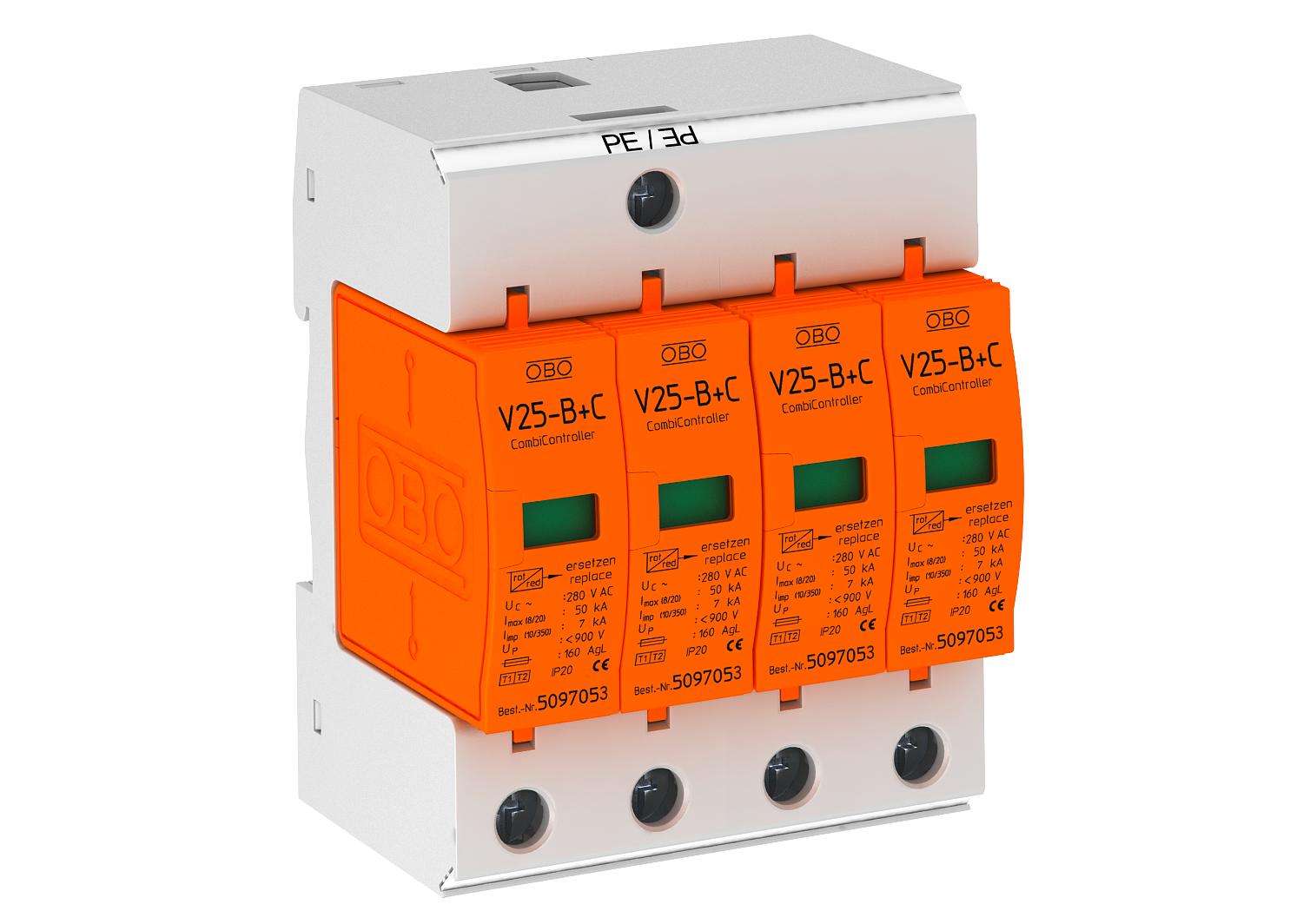

Descărcător combinat V25, 4 poli 280 V
Nr. art. 5094426 | EAN 4012195239741
- Descrierea produsului
-
Descrierea produsuluiDescărcător combinat, descărcător de curent de trăsnet şi supratensiune Tip 1+2
• Unitate completă, alcătuită din soclu şi cartuş, premontată şi conectată
• Universal pentru sisteme TN
• Descărcător debroşabil cu dispozitiv dinamic de declanşare
• Afişaj optic al funcţionării
• Nivel de protecţie < 0,9 kV
• Descărcător varistor din oxid de zinc capsulat, ce nu permite emisii de scântei în afara carcasei, pentru montarea în tablouri electrice standard
• Marcaj conexiuni
Exemplu de utilizare: clădiri cu alimentare din liniile aeriene sau pentru echipotenţialul de protecţie în cazul locuinţelor
* Complet = Cartuş şi soclu
-
- Date tehnice
-
Date tehnice
Aerisit nu Clasă de încercare tip 2 da Clasa de solicitare conform EN 61643-11 Tip 1+2 Configuraţia rețelei TN da Configuraţia rețelei TN-C da Configuraţia rețelei TN-C-S da Configuraţia rețelei TN-S da CP nr. 0→2 Curent de descărcare a eclatorului (8/20 µs) [total] 120 kA Curent de scurgere nominal (8/20) (L-N) 30 kA Curent de trăsnet (10/350 μs) 7 kA Curent de trăsnet (10/350) [total] 25 kA Curent maxim de descărcare (8/20 μs) 50 kA Curent nominal de descărcare (8/20 µs) 30 kA Curent nominal de descărcare (8/20 µs) [N-PE] 30 kA Dimensiune 280V Formă a reţelei altele Legarea polilor 4 Număr de poli 4 Secțiunea transversală a conductorului rigid (mono/multifilar) max. 35 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) min. 2,5 mm² Semnalizare în interiorul aparatului optică Semnalizare la distanţă nu Siguranţă maximă 160 A SPD conform IEC 61643-1 clasa I+II Temperatură operațională max. 80 °C Temperatură operațională min. -40 °C Tensiune maximă de funcţionare continuă AC 280 V Tensiune maximă de funcţionare continuă DC 200 V Tensiune nominală AC (50 / 60 Hz) 230 V Timp de acţionare <25 ns Tip de protecţie IP20 Valoare max. a protectiei la suprasarcină 160 Variantă cu 4 poli - Toate tipurile
- Materiale de descărcat
-
Specificații V25-B+C 4-280 / 5094426 , 0.20MB , pdfDeclarație de conformitate UE V25-B+C 4-280 / 5094426 , 0.04MB , pdfREACH Declarație de conformitate V25-B+C 4-280 / 5094426 , 0.12MB , pdfRoHS Declarație de conformitate V25-B+C 4-280 / 5094426 , 0.12MB , pdfAutorizație de utilizare EZU-sertifikat za V25 , 0.12MB , pdfGhid de selecție Ghid de selecţie pentru protecţia la supratensiune , 2.00MB , pdfPentru acest produs nu sunt disponibile texte
