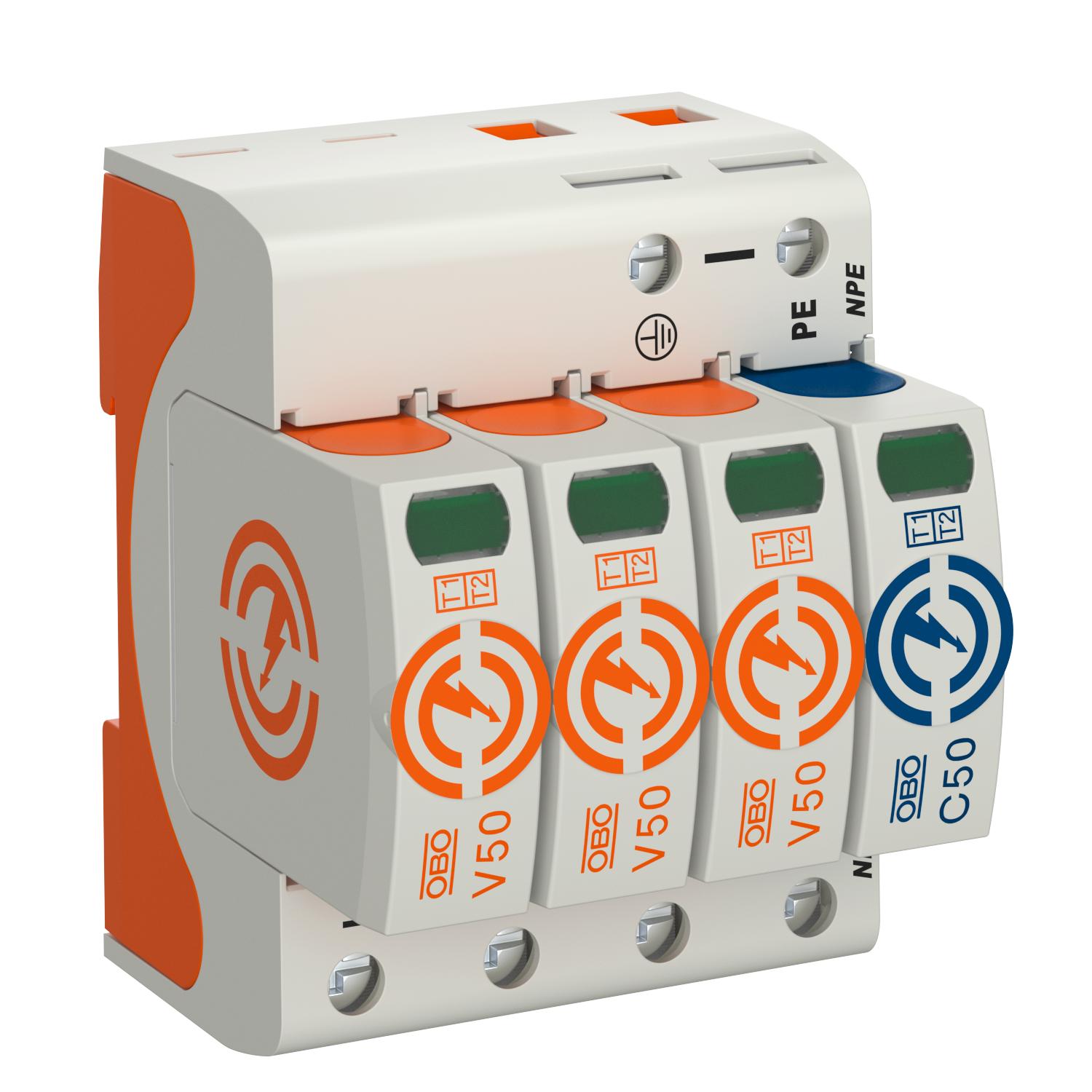

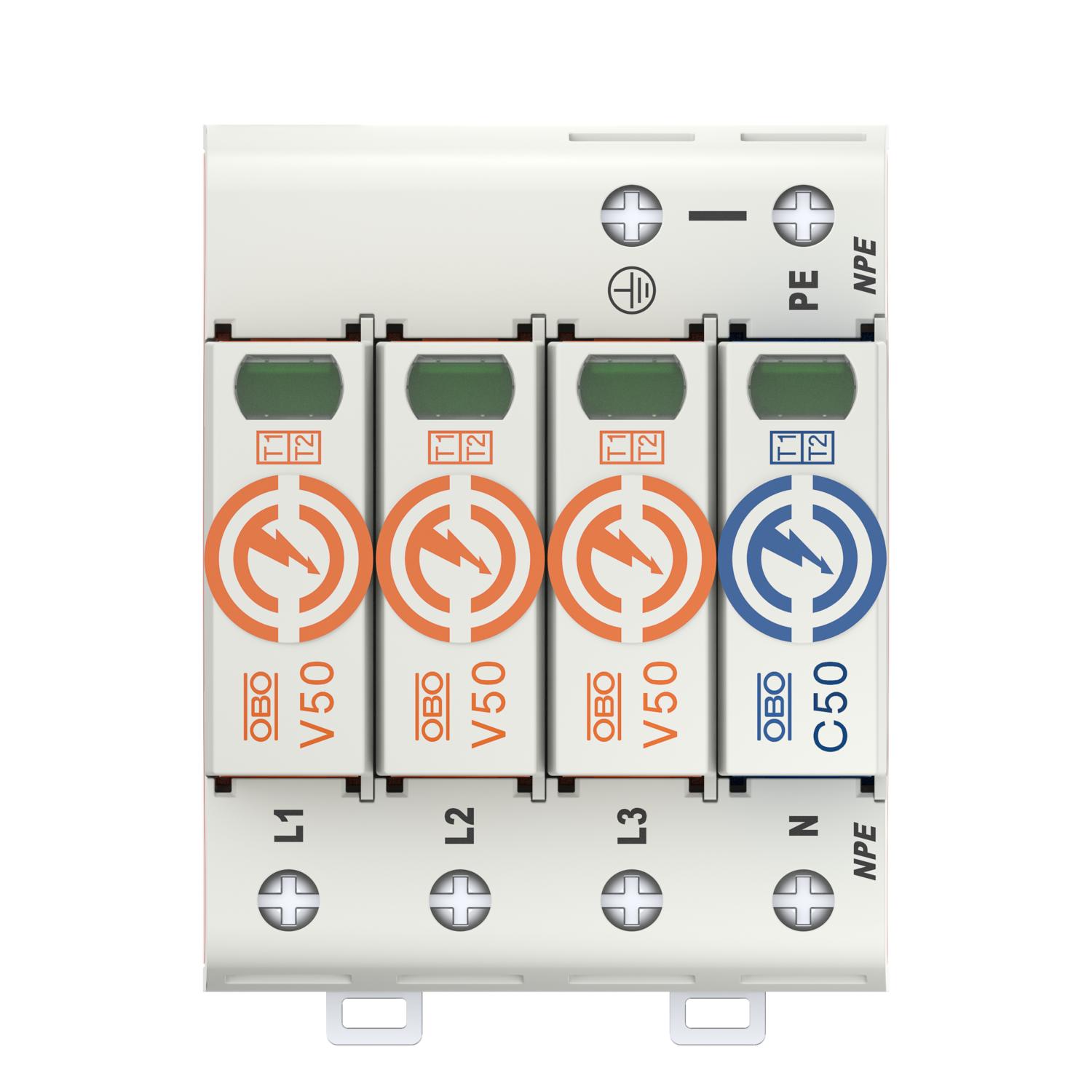

Descărcător combinat V 50, 3 poli+ NPE 280 V 3+N/PE | 280 | IP20

Descărcător combinat V 50, 3 poli+ NPE 280 V

Nr. art. 5093526 | EAN 4012196159697

Nr. art. / Tip

Legarea polilor

Tensiune maximă de funcţionare continuă AC	280 V

Tip de protecţie	IP20

Descrierea produsului

Descrierea produsului

Descărcător combinat, descărcător de curent de trăsnet de tip 1+2

• Pentru echipotenţial de protecţie la trăsnet conform VDE 0185-305 (IEC 62305)
• Capacitate de descărcare a curentului de trăsnet 12,5 kA (10/350) per pol şi până la 50 kA (10/350) în total
• Descărcător modular debroșabil cu dispozitiv de declanșare dinamic și afișaj optic al functionării
• Mecanism de blocare cu protectie la vibratii și codificare tensiune
• Din material plastic conform UL 94 V-0
• Variantele FS au un contact comutator fără potential pentru semnalizare la distanță

Utilizare: echipotential și protectie la trăsnet la clădiri cu protectie exterioară la trăsnet clasele III și IV.
* Complet = Cartuş şi soclu

Date tehnice

Date tehnice

Aerisit	nu
Amprenta CO₂ (GWP) de la leagăn la poartă	0,007 kg CO₂e / 1 Bucată
Capacitatea de stingere a curentului rezidual (eff) [N-PE]	0,1 kA
Certificări	VDE
Clasa de solicitare conform EN 61643-11	Tip 1+2
Configuraţia rețelei TN	da
Configuraţia rețelei TN-C	nu
Configuraţia rețelei TN-C-S	da
Configuraţia rețelei TN-S	da
Configuraţia rețelei TT	da
Curent de descărcare a eclatorului (8/20 µs) [total]	80 kA
Curent de scurgere nominal (8/20) (L-N)	30 kA
Curent de trăsnet (10/350 μs)	12,5 kA
Curent de trăsnet (10/350) [total]	50 kA
Curent maxim de descărcare (8/20 μs)	50 kA
Curent maxim de descărcare (8/20 μs) [L-N]	50 kA
Curent nominal de descărcare (8/20 µs)	30 kA
Dimensiune	280V
Distanţă minimă	1,5 mm
Formă a reţelei	TN-S, TT

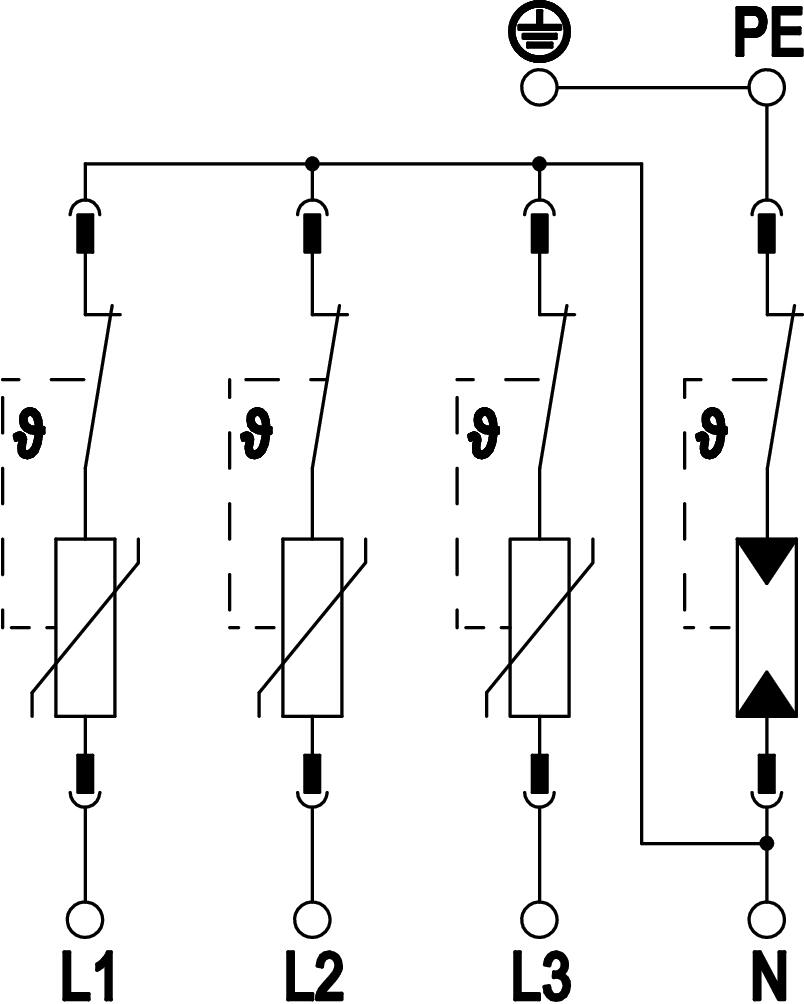

Legarea polilor	3+N/PE
Material carcasă	PA UL 94 V-0
Momentul de torsiune	4 Nm
Nivel comun de protecție [L-PE]	2,5 kV
Nivel de protectie (L-N)	≤1,3
Număr de poli	4
Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea	50 kA eff
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	2 AWG
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	35 mm²
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	16 AWG
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	1,5 mm²

Secțiunea transversală a conductorului la clemele FM max.	16 AWG
Secțiunea transversală a conductorului la clemele FM max.	1,5 mm²
Secțiunea transversală a conductorului la clemele FM min.	21 AWG
Secțiunea transversală a conductorului la clemele FM min.	0,5 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	35 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	2 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	16 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	1,5 mm²
Semnalizare în interiorul aparatului	optică
Semnalizare la distanţă	nu
Siguranță integrată	nu
Siguranţă maximă	160 A
SPD conform IEC 61643-1	clasa I+II
SPD conform UL 1449	Tip 4
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune de dimensionare (N-PE)	255 V
Tensiune maximă de funcţionare (L-N)	280 V
Tensiune maximă de funcţionare continuă AC	280 V
Tensiune nominală AC (50 / 60 Hz)	230 V
Tensiune reziduală [L-N] @ 1 kA	0,7 kV
Tensiune reziduală [L-N] @ 12,5 kA	1 kV
Tensiune reziduală [L-N] @ 5 kA	0,8 kV
Tensiune TOV [L-N] cu mod rezistiv - 200 ms	1200 V
Tensiune TOV [L-N] cu mod rezistiv - 5 s	335 V
Tensiune TOV [L-N] cu siguranţă scăzută - 120 min	440 V
Timp de acţionare	<25 ns
Tip de cablu pentru aparatele de protecție la supratensiune	Linie de alimentare CA
Tip de montaj	Şină omega 35 mm
Tip de protecţie	IP20
Valoare max. a protectiei la suprasarcină	160 A gL/gG
