Descărcător combinat V 25, cu 3 poli + NPE cu semnalizare acustică 3+N/PE | 280 | IP20

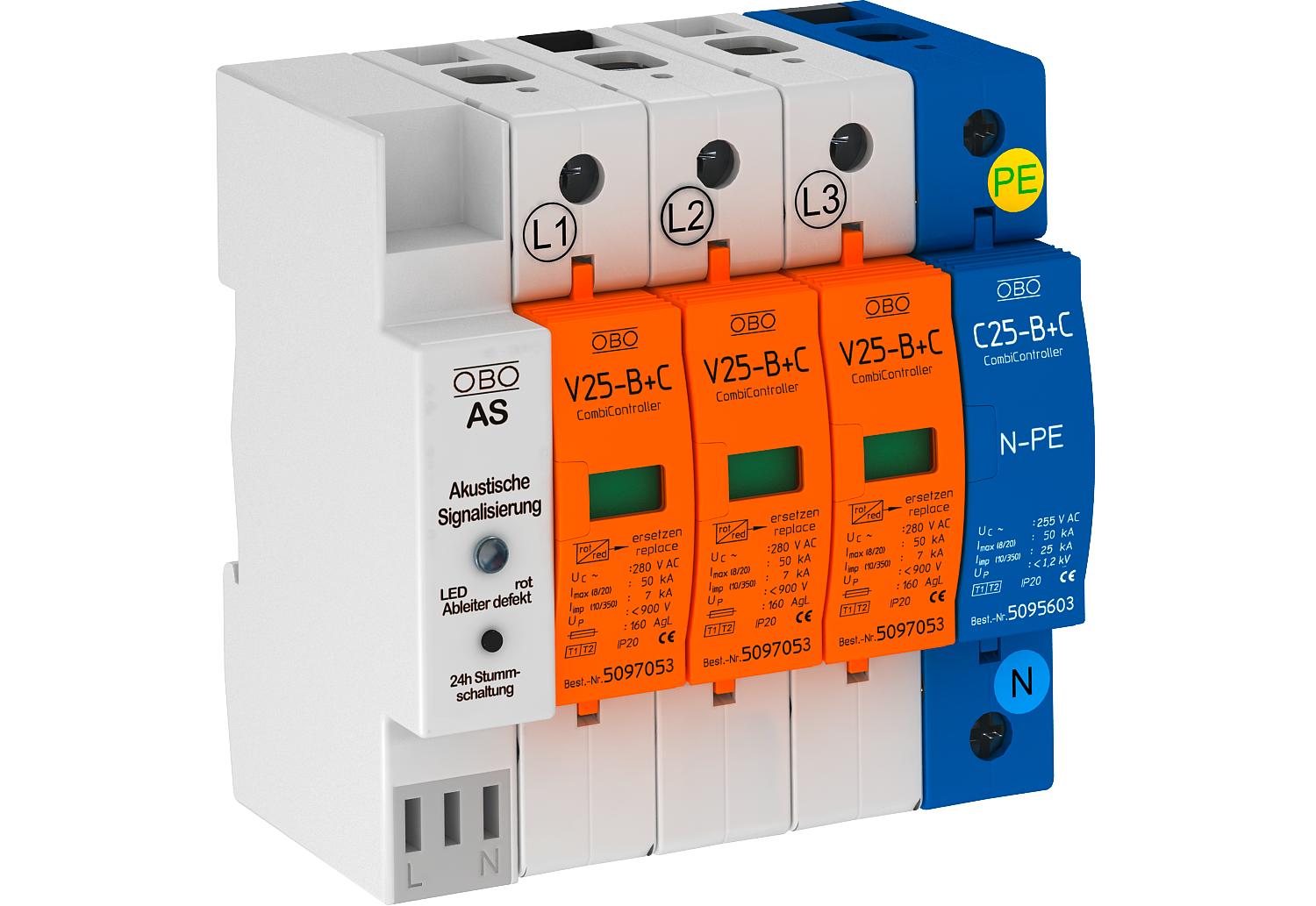

Descărcător combinat V 25, cu 3 poli + NPE cu semnalizare acustică

Nr. art. 5097432 | EAN 4012195617532

Nr. art. / Tip	5097432 / V25-B+C 3+NPE+AS

Legarea polilor	3+N/PE

Tensiune maximă de funcţionare continuă AC	280 V

Tip de protecţie	IP20

Descrierea produsului

Descrierea produsului

Descărcător combinat, descărcător de curent de trăsnet şi supratensiune de tip 1+2

• Unitate completă, alcătuită din cartuş şi soclu, premontată şi conectată
• Pentru sisteme de reţea TN-S și TT
• Cu semnalizare acustică pentru monitorizarea funcţionării, indicaţie sonoră pentru 24 ore
• Descărcător debroşabil cu dispozitiv dinamic de declanşare
• Afişaj optic al funcţionării
• Nivel de protecţie 0,9 kV
• Descărcător varistor din oxid de zinc capsulat, ce nu permite emisii de scântei în afara carcasei, pentru montarea în tablouri electrice standard
• Marcaj conexiuni

Exemplu de utilizare: clădiri cu alimentare prin cabluri aeriene sau pentru realizarea egalizării potenţialului de protecţie la trăsnet pentru clădiri rezidenţiale.
* Complet = Cartuş şi soclu

Date tehnice

Date tehnice

Aerisit	nu
Clasa de solicitare conform EN 61643-11	Tip 1+2
Configuraţia rețelei TN	da
Configuraţia rețelei TN-C-S	da
Configuraţia rețelei TN-S	da
Configuraţia rețelei TT	da
CP nr.	0→2
Curent de descărcare a eclatorului (8/20 µs) [total]	120 kA
Curent de trăsnet (10/350 μs)	7 kA
Curent de trăsnet (10/350) [total]	25 kA
Curent maxim de descărcare (8/20 μs)	50 kA
Curent nominal de descărcare (8/20 µs)	30 kA
Curent nominal de descărcare (8/20 µs) [N-PE]	30 kA
Dimensiune	280V
Formă a reţelei	altele
Legarea polilor	3+N/PE

Număr de poli	3
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	35 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	2,5 mm²
Semnalizare în interiorul aparatului	optic şi acustic
Semnalizare la distanţă	da
Siguranţă maximă	160 A
SPD conform IEC 61643-1	clasa I+II
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune maximă de funcţionare continuă AC	280 V
Tensiune nominală AC (50 / 60 Hz)	230 V
Timp de acţionare	<25 ns
Tip de protecţie	IP20
Valoare max. a protectiei la suprasarcină	160
Variantă	3+NPE cu AS
