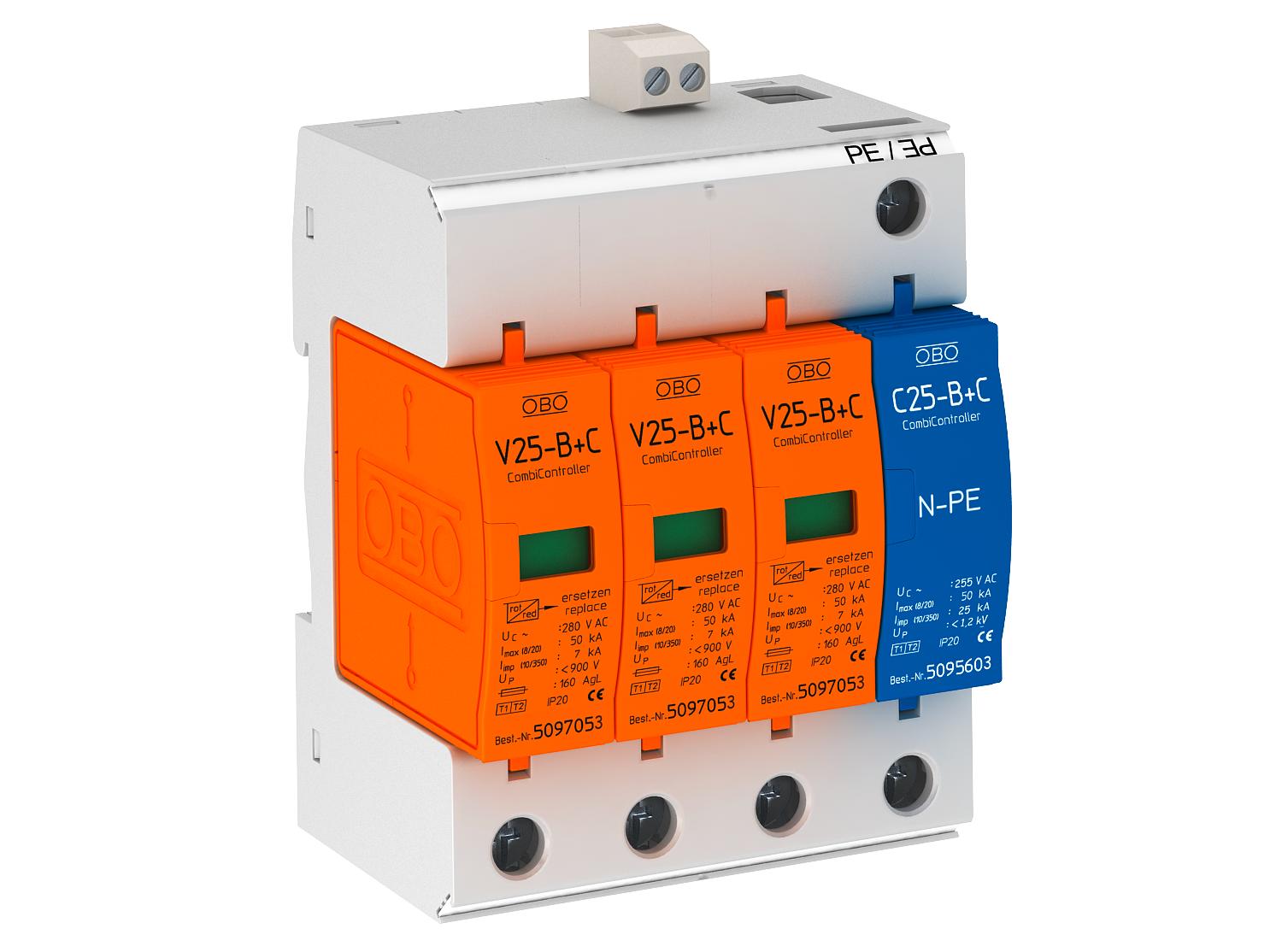

Descărcător combinat V 25, 3 poli + NPE 280 V cu semnalizare la distanţă 3+N/PE | 280 | IP20

Descărcător combinat V 25, 3 poli + NPE 280 V cu semnalizare la distanţă

Nr. art. 5094510 | EAN 4012195239949

Nr. art. / Tip

Legarea polilor

Tensiune maximă de funcţionare continuă AC	280 V

Tip de protecţie	IP20

Descrierea produsului

Descrierea produsului

Descărcător combinat, descărcător de curent de trăsnet şi supratensiune Tip 1+2

• Unitate completă, alcătuită din soclu şi cartuş, premontată şi conectată
• Universal pentru sisteme TN şi TT
• Cu semnalizare la distanţă, contact de închidere fără potenţial pentru monitorizarea funcţionării
• Descărcător debroşabil cu dispozitiv dinamic de declanşare
• Afişaj optic al funcţionării
• Nivel de protecţie < 0,9 kV
• Descărcător varistor din oxid de zinc capsulat, ce nu permite emisii de scântei în afara carcasei, pentru montarea în tablouri electrice standard
• Marcaj conexiuni
• Varianta FS cu contact de semnalizare la distanţă (contact de închidere fără potenţial)

Exemplu de utilizare: clădiri cu alimentare din liniile aeriene sau pentru realizarea echipotenţialului în cazul locuinţelor.
* Complet = Cartuş şi soclu

Date tehnice

Date tehnice

Aerisit	nu
Clasa de solicitare conform EN 61643-11	Tip 1+2
Configuraţia rețelei TN	da
Configuraţia rețelei TN-C-S	da
Configuraţia rețelei TN-S	da
Configuraţia rețelei TT	da
CP nr.	0→2
Curent de descărcare a eclatorului (8/20 µs) [total]	50 kA
Curent de scurgere nominal (8/20) (L-N)	30 kA
Curent de trăsnet (10/350 μs)	7 kA
Curent de trăsnet (10/350) [total]	25 kA
Curent maxim de descărcare (8/20 μs)	150 kA
Curent nominal de descărcare (8/20 µs)	30 kA
Curent nominal de descărcare (8/20 µs) [N-PE]	30 kA
Dimensiune	280V
Formă a reţelei	altele
Legarea polilor	3+N/PE

Număr de poli	3
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	35 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	2,5 mm²
Semnalizare în interiorul aparatului	fără
Semnalizare la distanţă	da
Siguranţă maximă	160 A
SPD conform IEC 61643-1	clasa I+II
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune maximă de funcţionare continuă AC	280 V
Tensiune maximă de funcţionare continuă DC	200 V
Tensiune nominală AC (50 / 60 Hz)	230 V
Timp de acţionare	<25 ns
Tip de protecţie	IP20
Valoare max. a protectiei la suprasarcină	160
Variantă	3+NPE cu FS
