Descărcător combinat cu 3 poli + NPE cu afişaj al funcţionării
Nr. art. 5096836 | EAN 4012195288299
- Descrierea produsului
-

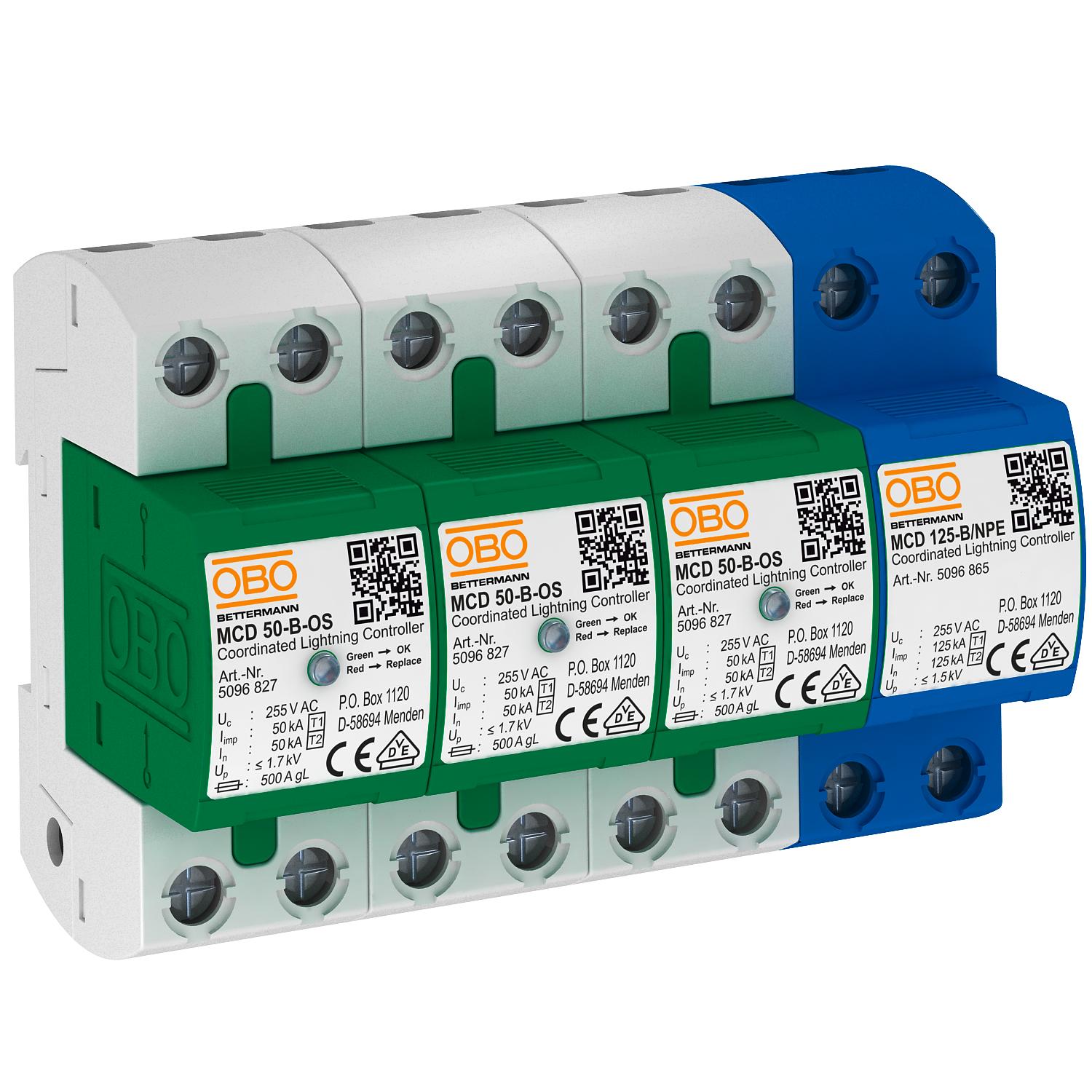

Descrierea produsuluiDescărcător combinat Tip 1+2, cu 4 poli cu afișaj functional optic, pentru utilizare în retele TN-S și TT
Preconfecţionat în întregime şi gata de conectare, compus din: 3 x MCD 50-B: descărcător de curent de trăsnet coordonat de tipul 1+2, conform EN 61643-11.
1 x MCD 125-B/NPE: Eclator coordonat N-PE Tip 1+2 conform EN 61643-11 pentru montarea în sistemele TN-S şi TT.
Interfaţa 0 la 1 conform conceptului de zone de protecţie IEC 61312-1 respectiv VDE 0185-305.
• Egalizare de potențial pentru protecție la trăsnet conform normelor VDE 0185-305 (IEC 62305)
• Capacitate de descărcare 50 kA (10/350 µs) per pol și până la 125 kA (10/350) total
• Nivel de protecţie < 1,7kV, permite protecția dispozitivului
• Curent de scurtcircuit maxim 10 kA cu siguranță în amonte până la 500 A gL/gG
• Consumul de energie < 26 mW/pol
• Eclator capsulat, ce nu permit emisii de scântei în afara carcasei
Utilizare: instalații industriale și clădiri cu paratrăsnet exterior clasa I până la IV.
-
- Date tehnice
-
Date tehnice

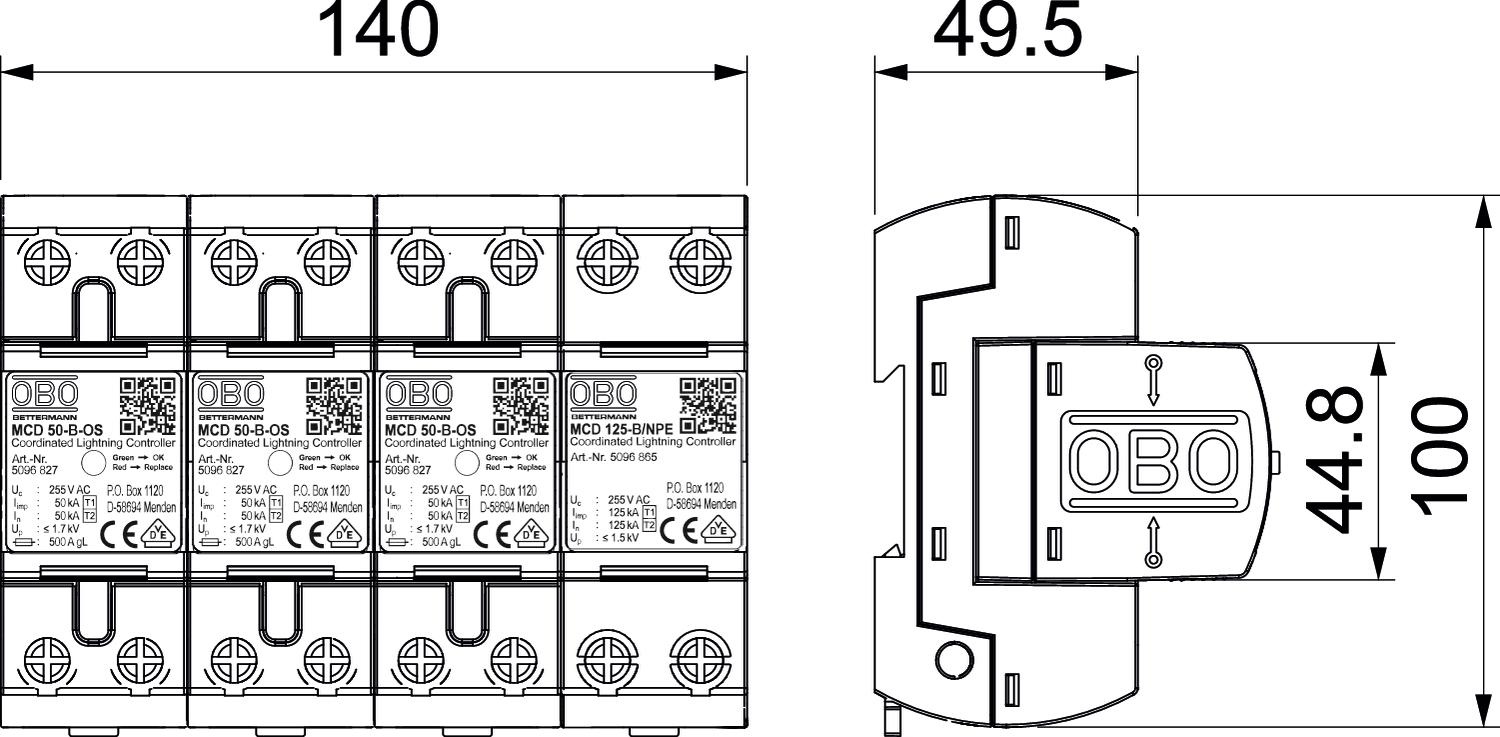

Aerisit nu Capacitatea de stingere a curentului rezidual (eff) [N-PE] 0,1 kA Certificări VDE Clasă de încercare tip 1 da Clasă de încercare tip 2 da Clasa de solicitare conform EN 61643-11 Tip 1+2 Configuraţia rețelei DC nu Configuraţia rețelei IT nu Configuraţia rețelei TN da Configuraţia rețelei TN-C nu Configuraţia rețelei TN-C-S da Configuraţia rețelei TN-S da Configuraţia rețelei TT da CP nr. 0→2 Curent de descărcare a eclatorului (8/20 µs) [total] 125 kA Curent de scurgere nominal (8/20) (L-N) 50 kA Curent de trăsnet (10/350 μs) 50 kA Curent de trăsnet (10/350) [total] 125 kA Curent nominal de descărcare (8/20 µs) 50 kA Curent nominal de descărcare (8/20 µs) [N-PE] 125 kA Dimensiune 255V Formă a reţelei TN-S, TT Forma reţelei nu Înălţime 69 mm Lăţimea 140 mm Legarea polilor 3+N/PE Lungime 100 mm Nivel de protectie (L-N) ≤1,7 Număr de poli 1 OBO_Curent de încărcare nominal (clemă de intrare/ieșire) 125 A Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea 10 kA Secțiunea transversală a conductorului rigid (mono/multifilar) max. 50 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) min. 10 mm² Semnalizare în interiorul aparatului optică Semnalizare la distanţă nu Siguranţă de scurtcircuit 10 kA Siguranţă maximă 500 A SPD conform IEC 61643-1 clasa I+II Temperatură operațională max. 85 °C Temperatură operațională min. -40 °C Tensiune de dimensionare (N-PE) 255 V Tensiune maximă de funcţionare (L-N) 255 V Tensiune maximă de funcţionare continuă AC 255 V Tensiune nominală AC (50 / 60 Hz) 230 V Timp de acţionare <100 ns Tip de cablu pentru aparatele de protecție la supratensiune Linie de alimentare CA Tip de montaj Şină omega 35 mm Tip de protecţie IP20 Valoare max. a protectiei la suprasarcină 500 Variantă 3+1-poli - Toate tipurile
