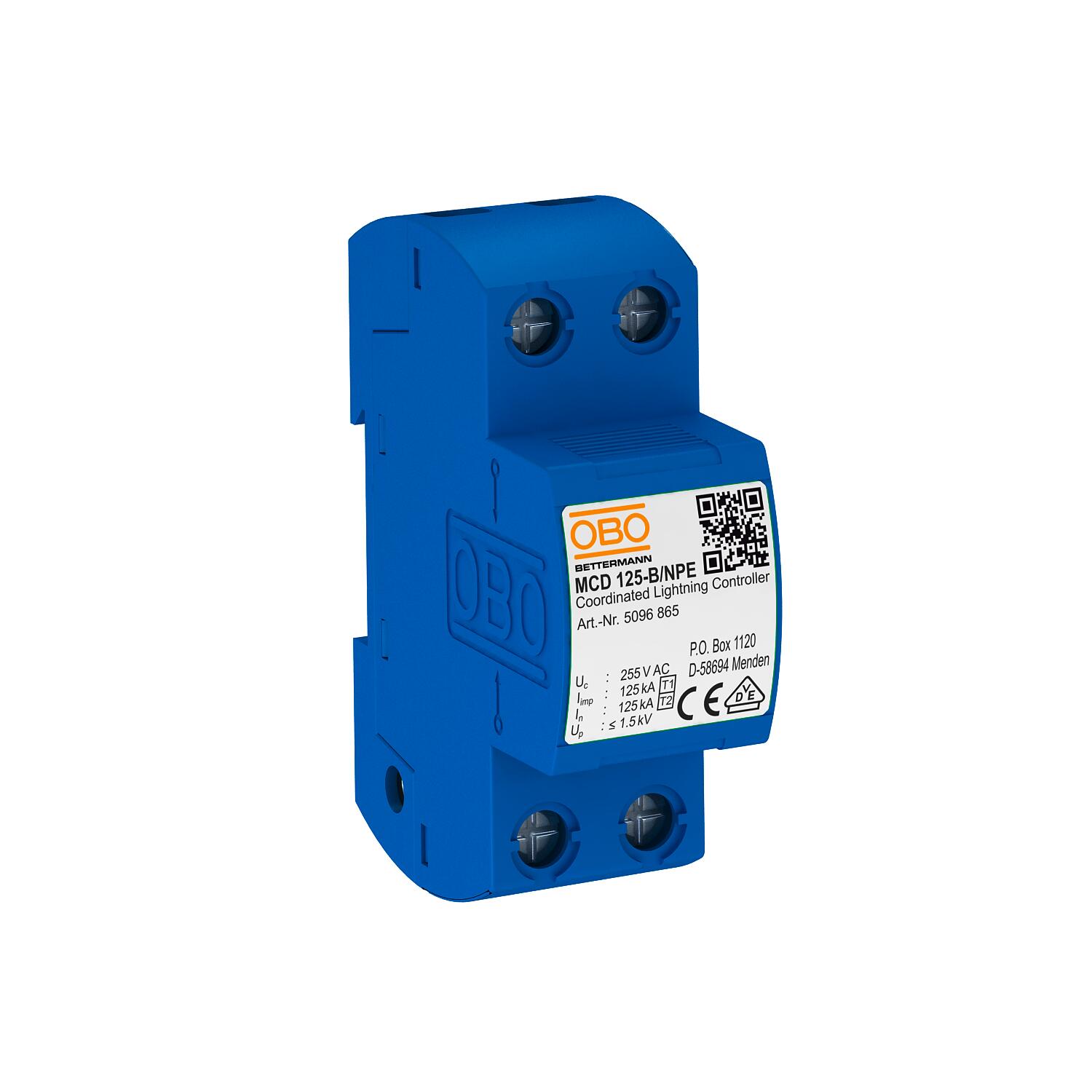

Descărcător combinat cu 1 pol NPE
Nr. art. 5096865 | EAN 4012195541394
- Descrierea produsului
-
Descrierea produsuluiDescărcător combinat tip 1+2, N-PE pentru utilizarea în reţele TN-S şi TT.
MCD 125-B/NPE: Eclator coordonat N-PE Tip 1+2 conform EN 61643-11. Pentru interfaţa 0 la 2 (LPZ) conform conceptului de zone de protecţie la trăsnet, în conformitate cu IEC 62305 respectiv VDE 0185-305.
• Capacitate de descărcare 125 kA (10/350 µs)
• Incl. conectarea capacelor pentru marcarea conexiunilor
• Nivelul de protecție <1,5 kV, permite protecția dispozitivului
• Eclator capsulat, ce nu permit emisii de scântei în afara carcasei
Aplicație: sisteme industriale și clădiri cu protecție împotriva trăsnetului extern din clasele I-IV.
-
- Date tehnice
-
Date tehnice

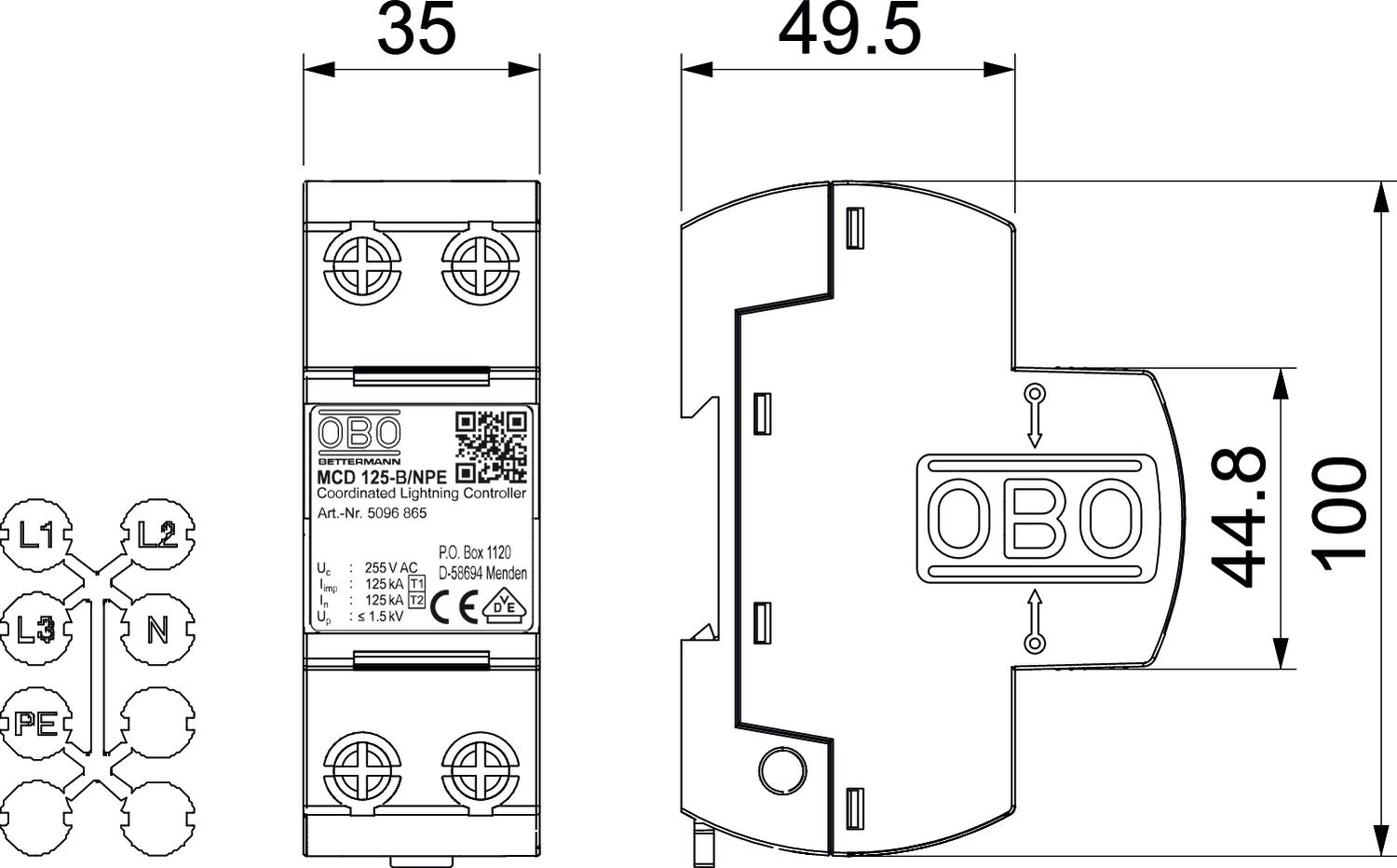

Aerisit nu Capacitatea de stingere a curentului rezidual (eff) [N-PE] 0,1 kA Certificări VDE Clasă de încercare tip 1 da Clasă de încercare tip 2 da Clasa de solicitare conform EN 61643-11 Tip 1+2 Configuraţia rețelei DC nu Configuraţia rețelei IT nu Configuraţia rețelei TN da Configuraţia rețelei TN-C nu Configuraţia rețelei TN-C-S da Configuraţia rețelei TN-S da Configuraţia rețelei TT da CP nr. 0→2 Curent de descărcare a eclatorului (8/20 µs) [total] 125 kA Curent de trăsnet (10/350 μs) 125 kA Curent de trăsnet (10/350) [total] 125 kA Curent nominal de descărcare (8/20 µs) 125 kA Curent nominal de descărcare (8/20 µs) [N-PE] 125 kA Dimensiune 255V Formă a reţelei altele Forma reţelei nu Înălţime 69 mm Lăţimea 35 mm Legarea polilor N/PE Lungime 100 mm Număr de poli 1 OBO_Curent de încărcare nominal (clemă de intrare/ieșire) 125 A Secțiunea transversală a conductorului rigid (mono/multifilar) max. 50 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) min. 10 mm² Semnalizare în interiorul aparatului fără Semnalizare la distanţă nu SPD conform IEC 61643-1 clasa I+II Temperatură operațională max. 85 °C Temperatură operațională min. -40 °C Tensiune de dimensionare (N-PE) 255 V Tensiune maximă de funcţionare continuă AC 255 V Tensiune nominală AC (50 / 60 Hz) 230 V Timp de acţionare <100 ns Tip de montaj Şină omega 35 mm Tip de protecţie IP20 Variantă 1 pol; 255V - Toate tipurile
- Materiale de descărcat
-
Specificații MCD 125-B NPE / 5096865 , 0.21MB , pdfDeclarație de conformitate UE MCD 125-B NPE / 5096865 , 0.13MB , pdfREACH Declarație de conformitate MCD 125-B NPE / 5096865 , 0.13MB , pdfRoHS Declarație de conformitate MCD 125-B NPE / 5096865 , 0.13MB , pdfAutorizație de utilizare Certificare VDE pentru MCD-125 , 0.12MB , pdfGhid de selecție Ghid de selecţie pentru protecţia la supratensiune , 2.00MB , pdfInstrucțiuni de montaj Informaţii tehnice MCD 125-B/NPE , 0.07MB , pdfPentru acest produs nu sunt disponibile texte
